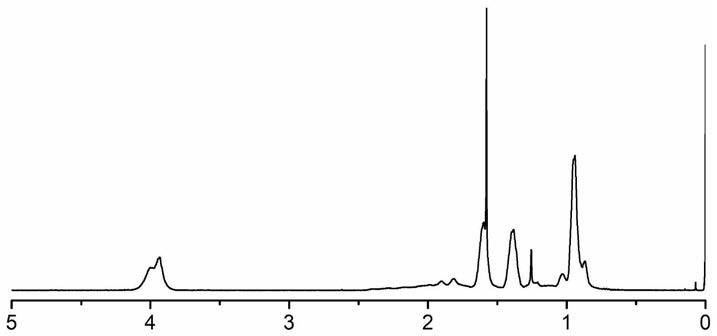

1.一种柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的制备方法，其特征在于，具体的制备步骤为：S1.以丙烯酸丁酯和甲基丙烯酸丁酯为合成单体，加入引发剂、催化剂及络合剂，冷冻真空除氧后在油浴下反应得到聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物；

S2.反应后采用氯仿溶解合成的聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物，再进行萃取提纯，烘干提纯产物；

S3.将步骤S2中烘干的聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物热压成膜。

2.根据权利要求1所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的制备方法，其特征在于，所述丙烯酸丁酯与甲基丙烯酸丁酯的摩尔比为1:2～4。

3.根据权利要求1所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的制备方法，其特征在于，步骤S1所述引发剂为4-甲基二苯甲酮；所述催化剂为溴化亚铜；所述络合剂为五甲基二乙烯基三胺或4,4'-二壬基-2,2'-联吡啶。

4.根据权利要求3所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的制备方法，其特征在于，所述络合剂为五甲基二乙烯基三胺，其中，所述合成单体、引发剂、催化剂和络合剂的摩尔比为300:1:1:1。

5.根据权利要求3所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的制备方法，其特征在于，所述络合剂为4,4'-二壬基-2,2'-联吡啶，其中，所述合成单体、引发剂、催化剂和络合剂的摩尔比为300:1:1:2。

6.根据权利要求1所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的制备方法，其特征在于，步骤S1所述油浴的温度为70～90℃；所述油浴加热时间为10～20h。

7.根据权利要求1所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的制备方法，其特征在于，步骤S2所述萃取提纯采用甲醇与5％盐酸溶液的混合溶液。

8.根据权利要求1所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的制备方法，其特征在于，步骤S3所述热压成膜的温度为80～120℃。

9.一种如权利要求1～8任一项所述制备方法制备得到的柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物。

10.一种权利要求9所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物的应用，其特征在于，将所述柔性纳米发电机与自驱动传感器用聚丙烯酸丁酯-聚甲基丙烯酸丁酯共聚物应用于柔性纳米发电机和自驱动传感器。
