专利号: 2018109571711
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

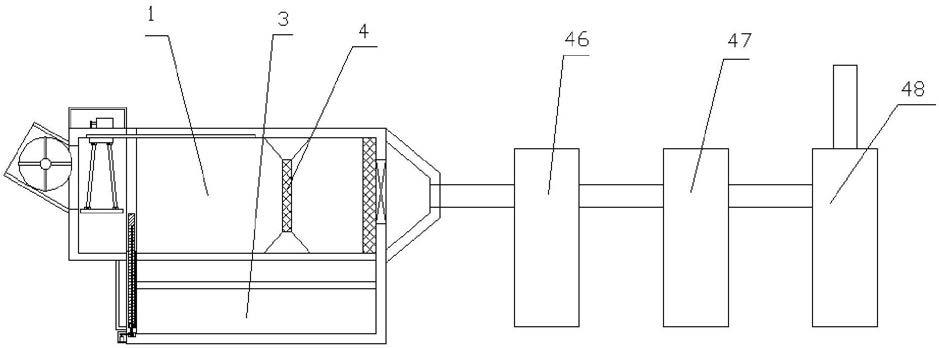

1.绿色智能环保型医疗废物焚烧炉,其特征为,包括焚烧炉体,焚烧炉体中水平的设有格栅板,格栅板的上方为焚烧室、格栅板的下方为碎渣存放室,焚烧室中垂直的设有第一分隔板,第一分隔板将焚烧室分隔成主燃烧室和二次燃烧室,第一分隔板包括第一框架,第一框架中固定第一不锈钢丝网;

主燃烧室位于二次燃烧室的前方,二次燃烧室的后方设有转接通道,二次燃烧室与转接通道之间设有鼓风机,鼓风机的前方设有第二不锈钢丝网;

转接通道通过管道与三级式气体净化装置相连接;

主燃烧室的前壁上设有第一开口,第一开口的下方设有第一插接槽,第一插接槽中可移动的设有门板,第一插接槽中竖直的设有至少两个第一丝杠,第一丝杠的底端可转动的固定在第一插接槽中,第一丝杠的顶端螺纹配合的设置在门板的内螺纹槽中,第一丝杠的底部设有第一齿轮,第一齿轮通过第一链条与固定在第一电机上的第二齿轮相啮合,第一电机控制第二齿轮转动,使门板沿第一插接槽进行上下移动,从而实现第一开口的开启和关闭;

主燃烧室的前方设有进料组件;

进料组件包括进料组件壳体,进料组件壳体中设有第一腔室,第一腔室通过第一开口与焚烧室相连通,进料组件壳体的前端设有进料口,进料口上倾斜向上的设有进料通道,进料通道中水平的设有分料组件;

分料组件包括主轴,主轴的两端分别固定一个圆形结构的定位板,主轴的外壁上均匀的设有四个挡板,四个挡板之间形成四个分料槽;主轴的两端向外延伸、且可转动的固定在进料通道的侧壁上,主轴的一端与第二电机的输出轴相连接,第二电机控制分料组件在进料通道中进行旋转;

第一腔室中设有移料组件,移料组件包括导轨、滑块和移料板;

两个导轨相互平行设置在第一腔室的顶部,且导轨的后端穿过第一开口向主燃烧室中延伸,导轨中设有导向槽,导向槽中可转动的设有第二丝杠,第二丝杠位于第一腔室中的端部上设有第三齿轮,第三齿轮通过第二链条与固定在第三电机上的第四齿轮相连接,第二丝杠上螺纹配合的套设滑块,第三电机控制第二丝杠转动使滑块沿导轨进行往复移动;

每个滑块通过两个连杆与移料板的侧壁相连接,移料板位于进料口的下方;

移料板包括侧支撑板和主支撑板,侧支撑板的一侧壁上设有第一开口槽,侧支撑板的数量为两个,两个侧支撑板镜像设置,使两个第一开口槽的开口端相对设置,主支撑板的两侧设置在两个第一开口槽中,主支撑板的厚度小于第一开口槽的高度;

主支撑板的一端通过第一转轴可转动的固定在第一开口槽中,主支撑板的另一端通过凸轮调节高度,凸轮可转动的设置在主支撑板的下方,凸轮包括主转轮,主转轮上对称的设有两个凸环,主转轮与第四电机的输出轴相连接;当凸环支撑在主支撑板的底部时,主支撑板水平设置。

2.如权利要求1所述的绿色智能环保型医疗废物焚烧炉,其特征为,主燃烧室中设有点火燃烧器和第一风机,二次燃烧室中设有二次燃烧器和第二风机。

3.如权利要求1所述的绿色智能环保型医疗废物焚烧炉,其特征为,气体净化装置包括通过管道依次连接的布袋除尘器、干式尾气净化器和烟气净化器。

4.如权利要求1所述的绿色智能环保型医疗废物焚烧炉,其特征为,碎渣存放室中设有第三不锈钢丝网,第三不锈钢丝网倾斜向下设置,第三不锈钢丝网的上方为第二腔室,第二腔室的侧壁上可开合的设有第二门板;

第三不锈钢丝网的下方为第三腔室,第三腔室的侧壁上设有第三门板,第三腔室中相互平行的设有两个第三丝杠,第三丝杠与第五电机的输出轴相连接,第三丝杠上螺纹配合的套设拨块,两个拨块之间垂直的设有拨板,第五电机控制第三丝杠转动从而控制拨板将第三腔室中的碎渣推出第三门板。
