1.一种乙丙橡胶材料棒径向缺陷损伤模拟及评估方法，其特征在于，包括以下的模拟及测试步骤：步骤1：组装乙丙橡胶材料棒径向缺陷损伤故障模拟器；

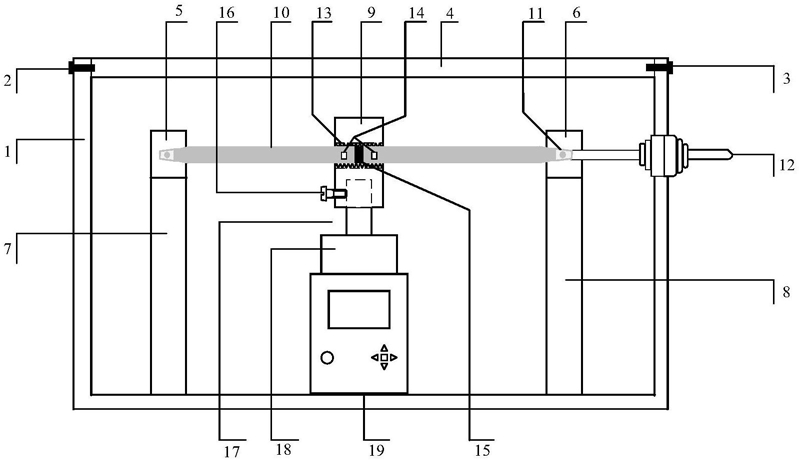

所述故障模拟器，包括乙丙橡胶材料棒(10)；乙丙橡胶材料棒(10)紧密包裹柱状的线芯导体(11)；还包括高压隔离箱(1)，高压隔离箱(1)的内部设置有调节控制台(19)；调节控制台(19)的顶部设置有机械传动装置(18)，机械传动装置(18)上方设置有滑轴(17)，滑轴(17)的高度可调节并可在机械传动装置(18)上纵向滑动，滑轴(17)的顶部设置有U型托盘(9)，U型托盘(9)内嵌环形电热丝(13)和温度传感器(14)；调节控制台(19)的左、右两侧分别设置有左、右固定柱，左、右固定柱的顶部分别设置有绝缘固定护套；

步骤2：故障模拟器的乙丙橡胶材料棒的径向缺陷损伤模拟处理；

2.1：取无径向缺陷损伤的乙丙橡胶材料棒，按图1方式安装并保证两端与绝缘护套紧密贴合，中部与U型托盘紧密贴合；

2.2：打开并操作调节控制台和调节旋钮，使U型托盘在空间内自由移动，并在调节控制台上设置环形电热丝温度使乙丙橡胶材料棒的中部达到预设温度，并通过温度传感器将乙丙橡胶材料棒的中部反馈到调节控制台的显示屏上，进行实时温度监控；

2.3：待U型托盘移动到需模拟损伤的位置后，关闭调节控制台，乙丙橡胶材料棒径向缺陷损伤即模拟完成；

步骤3：乙丙橡胶材料棒的径向缺陷损伤的评估；

3.1：取无径向缺陷损伤的乙丙橡胶材料棒，在放电量范围为1～1000pC内，测试10个测试点处的放电次数，10个测试点间隔相同且间隔放电量大小为50pC，测试3次后取每个放电量测试点处的放电次数平均值，获得参考放电量-放电次数部分分布谱Ni(q)；

其中，i为整数，且i∈[1,10]，Ni(q)表示无径向缺陷损伤的乙丙橡胶材料棒在第i个测试点处的放电次数；

3.2：将参考放电量-放电次数部分分布谱Ni(q)转换为优化的放电量-放电次数分布谱Fi(q)；

其中，i为整数，且i∈[1,10]，Ni(q)表示无径向缺陷损伤的乙丙橡胶材料棒在测试点i处的放电次数，Fi(q)表示无径向缺陷损伤的乙丙橡胶材料棒在测试点i处优化的放电量-放电次数函数值,qi表示无径向缺陷损伤的乙丙橡胶材料棒在测试点i处的放电量，k＝

3.05pC；

3.3：取待评估的乙丙橡胶材料棒，测试其与步骤3.1相同的10个测试点处的放电次数，测试3次后取每个放电量测试点处的放电次数平均值，获得评估放电量-放电次数部分分布谱Ni'(q)；

其中，i为整数，且i∈[1,10]，Ni'(q)表示待评估的乙丙橡胶材料棒在第i个测试点处的放电次数；

3.4：将评估放电量-放电次数部分分布谱Ni'(q)转换为评估优化的放电量-放电次数分布谱Fi'(q)；

其中，i为整数，且i∈[1,10]，Ni'(q)表示待评估的乙丙橡胶材料棒在第i个测试点处的放电次数，Fi'(q)表示待评估的乙丙橡胶材料棒在第i个测试点处优化的放电量-放电次数函数值,qi表示待评估的乙丙橡胶材料棒在第i个测试点处的放电量，k＝3.05pC。

2.如权利要求1所述的一种乙丙橡胶材料棒径向缺陷损伤模拟及评估方法，其特征在于，还包括以下步骤：步骤1：计算缺陷损伤系数ξ；

其中，i为整数，λ＝1.06，F2i(q)表示无径向缺陷损伤的乙丙橡胶材料棒在第2i个测试点处优化的放电量-放电次数函数值，F2i'(q)表示待评估的乙丙橡胶材料棒在第2i个测试点处优化的放电量-放电次数函数值；

步骤2：分析判定，包括

若0≤ξ≤0.5,则乙丙橡胶材料棒无径向损伤；若0.5＜ξ≤1，则进一步计算缺陷系数σ；

其中，e＝2.718，max{·}表示取最大值，Fi'(q)表示待评估的乙丙橡胶材料棒在第i个测试点处优化的放电量-放电次数函数值；

步骤3：若σ≤5，则乙丙橡胶材料棒轻度径向损伤；若5<σ≤30，则乙丙橡胶材料棒中度径向损伤；若σ＞30，则乙丙橡胶材料棒重度径向损伤。
