1.一种乙丙橡胶电缆终端绝缘层典型故障模拟方法，其特征在于，包括以下的模拟及测试步骤：步骤1：乙丙橡胶电缆终端典型故障模拟器的组装；

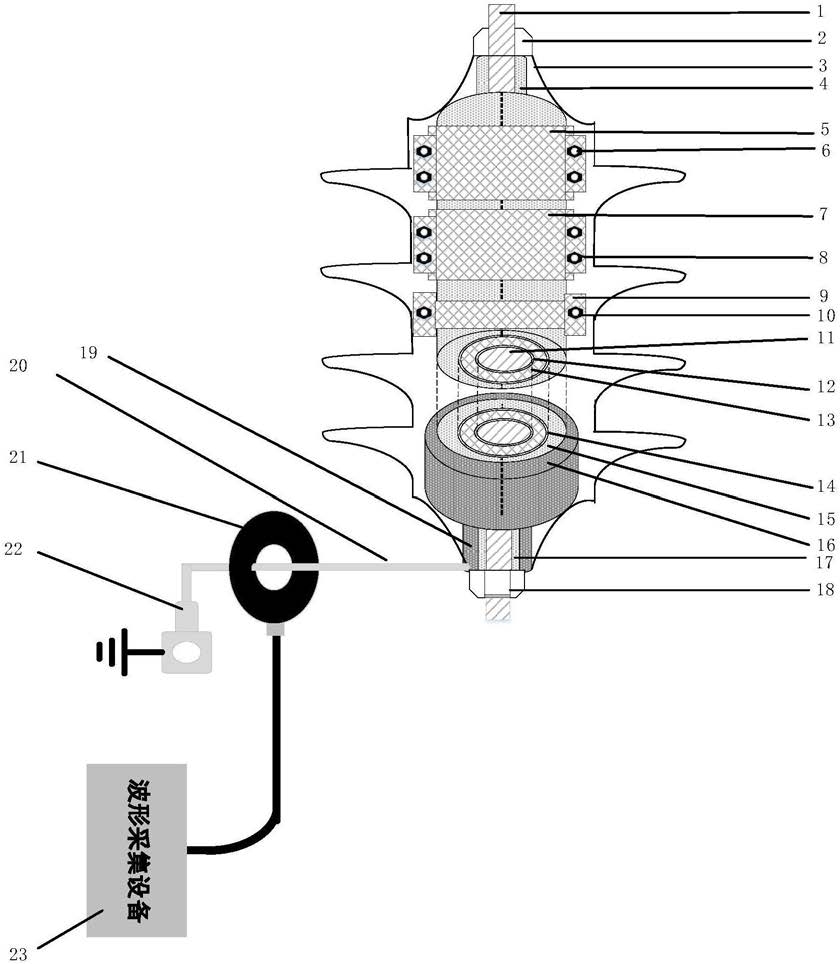

1.1该故障模拟器包括故障模拟终端；所述故障模拟终端包括从内到外呈同心圆结构的内部铜芯(11)、第一半导电层(12)、乙丙橡胶绝缘层(13)、第二半导电层(14)、紧固护套层(15)；内部铜芯(11)的上、下两端还分别连接有缆芯插头(1)，缆芯插头(1)包覆有端口绝缘套(4)，其中下端的端口绝缘套外侧还包覆有金属屏蔽套(19)；紧固护套层(15)的上部还设置有一套以上相互扣合的U型紧固件，紧固护套层(15)的下部还包覆有铜网层(16)，铜网层(16)连接到金属屏蔽套(19)；所述故障模拟终端封装在冷缩式外伞裙(3)内，两端的缆芯插头的端部凸出于冷缩式外伞裙(3)，并分别套装紧固胶塞；

1.2该故障模拟器还包括铜制接地线(20)，铜制接地线(20)一端连接到金属屏蔽套(19)，另一端连接到铜质地线接口(22)；

1.3该故障模拟器还包括波形采集设备(23)，波形采集设备(23)连接到脉冲耦合器(21)，脉冲耦合器(21)套装在铜制接地线(20)上；

步骤2：典型故障模拟器的故障模拟终端的处理；

2.1准备全新的乙丙橡胶电缆故障模拟终端，在其乙丙橡胶绝缘层(13)处做一条以上划伤痕迹，划痕深度为0.5mm～1.0mm，得到绝缘表面气隙缺陷故障的故障模拟终端；

2.2准备全新的乙丙橡胶电缆故障模拟终端，对其乙丙橡胶绝缘层(13)进行老化温度为120℃～150℃，老化时间为1.0h～10h的劣化处理，得到乙丙橡胶绝缘老化故障的故障模拟终端；

2.3准备全新的乙丙橡胶电缆故障模拟终端，在其乙丙橡胶绝缘层(13)与第二半导电层(14)，和第二半导电层(14)与外部紧固护套层(15)之间分别添加导电铜质胶带块，得到内部悬浮电位故障的故障模拟终端；

2.4准备全新的乙丙橡胶电缆故障模拟终端，在其乙丙橡胶绝缘层(13)与第二半导电层(14)，和第二半导电层(14)与外部紧固护套层(15)之间添加浸水棉线，得到内部层间受潮故障的故障模拟终端；

步骤3：不同乙丙橡胶电缆终端典型故障模拟器的测试；

针对步骤2中所得到的典型故障模拟终端，依照步骤1分别进行组装，获得不同乙丙橡胶电缆终端典型故障模拟器，对该故障模拟器进行测试，包括以下步骤：

3.1：将待测评的乙丙橡胶电缆终端的屏蔽层通过铜制接地线接地，波形采集设备连接到脉冲耦合器，脉冲耦合器套装在铜制接地线上；对乙丙橡胶电缆终端施加25kV电压，每隔

2分钟测试并绘制一个正弦周期内的放电波形曲线；经多次测试后，选取出现频率最多的放电脉冲振荡波形作为标准放电波形f(t)；

3.2：计算波形参数，包括：

3.2.1：利用波形采集设备(23)，确定出标准放电波形f(t)中波峰个数N，根据波峰个数，在标准放电波形f(t)中提取出该N个波峰点的坐标，分别记为P1、P2、P3……PN；

3.2.2：确定标准放电波形曲线模型F(t)，首先，根据N个峰值点进行参数计算，N个峰值点的坐标分别表示为P1(tp1，Ip1)，P2(tp2，Ip2)，……，PN(tpN，IpN)，得到表征放电波形曲线F(t)的阻尼振荡参数α，和表征放电波形曲线F(t)的形状参数β如下：式中， 表示各峰值的上升时间；I0表示初始时刻放电波形的幅值，即P1的纵坐标值，I0＝Ip1；其中，在对α和β求解时，由于关系式中存在指数型与对数型关系，因此在确定该值时，利用MATLAB软件中符号代数方程组求解方式，并采取最小二乘法的原则，对α和β值进行近似求解；

然后，得到标准放电波形的曲线模型方程F(t)为：

式中，I0表示初始时刻放电波形的幅值，即P1的纵坐标值，I0＝Ip1；t0表示初始时刻，即P1的横坐标值，t0＝tp1；α和β分别为已求解的阻尼振荡参数与形状参数的近似值；

3.2.3：计算波形曲线偏移度判断因子AX的大小：

首先，确定放电曲线拟合式F(t)的最大值点Pmax(tpmax，Ipmax)，确定原则如下：当拟合式F(t)在坐标Pi(ti，Ii)满足以下关系时，则有，在式中，存在tpmax＝ti，Ipmax＝Ii；

然后，对上述拟合得出的放电曲线拟合式F(t)进行优化处理，如下：式中，h#(t)为优化后放电曲线拟合式，||表示取纵坐标Ipmax的绝对值；

利用优化后拟合式h#(t)进行初始判断因子Ap和At的计算，以坐标Pmax(tpmax，Ipmax)作为分界点，计算如下：式中，Ap和At分别表征拟合曲线在左侧和右侧的占据空间，AX表征拟合曲线F(t)的偏移度。

2.如权利要求1所述的一种乙丙橡胶电缆终端绝缘层典型故障模拟方法，其特征在于，还包括以下步骤：步骤1：比较曲线偏移度判断因子AX的大小，若AX＝1.0，则待测评电缆终端为正常状态，否则继续判定步骤2；

步骤2：根据标准放电波形f(t)的能量分布进行波形主要能量分布区域的判断，确定主频识别因子fX：对f(t)进行傅里叶分解，获得对应的频域波形曲线如下：

式中，F(f)为经傅里叶分解之后，所得到的频域范围内，标准放电波形的分布曲线，f为分解后的频率点，j为分解过程中的虚数单位，表示该运算为频域变换方式；在获得的频域波形曲线中，选取频率范围100kHz～20MHz内曲线，做频域范围内放电能量分布区域的分析，如下：式中，f1为100kHz，f2为20MHz，zfX表示放电能量最为集中的频率点，即为识别因子；

步骤3：判断主频识别因子zfX的大小：

在AX<1.0情况下，若zfX≤5MHz，则待测评电缆终端为绝缘层划伤缺陷故障，若zfX＞

5MHz，则待测评电缆终端为绝缘层老化故障；

在AX>1.0情况下，若zfX≤5MHz，则待测评电缆终端为悬浮电位故障，若zfX＞5MHz，则待测评电缆终端为层间受潮故障。
