1.一种乙丙橡胶电缆终端故障模拟方法，其特征在于，包括以下的模拟及测试步骤：

步骤1：组装乙丙橡胶电缆终端故障模拟器；

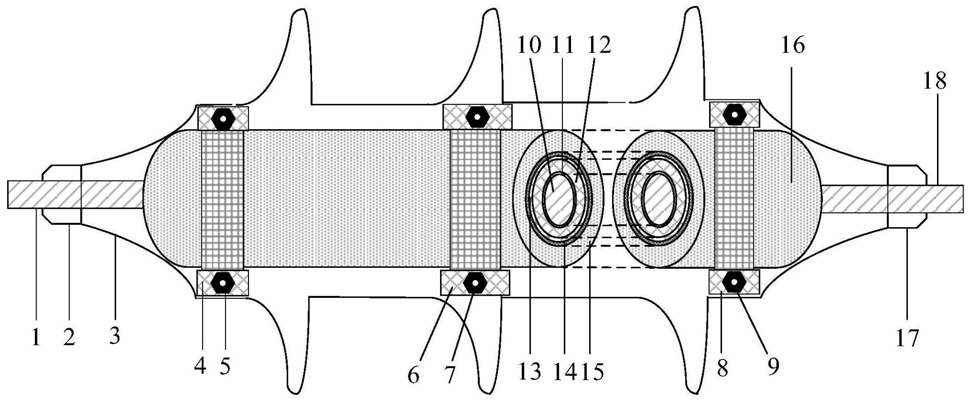

1.1：该故障模拟器包括故障模拟端(16)；所述故障模拟端(16)包括从内到外呈同心圆结构的第一金属层(10)、第一半导电层(11)、乙丙橡胶绝缘层(12)、第二半导电层(13)和改善应力层(14)，改善应力层(14)外侧由2块可拆卸半圆柱形绝缘筒(15)紧密包裹后，使用环形加固部件紧密挤压和固定；第一金属层(10)的两端还分别连接有终端缆芯；故障模拟端(16)和终端缆芯的主体共同封装在冷缩式伞裙(3)内，两端的终端缆芯的端部凸出于冷缩式伞裙(3)，并分别套装加固胶塞；

1.2：该故障模拟器所包括的故障模拟端(16)，可拆卸更换其内部的乙丙橡胶绝缘层(12)；

步骤2：故障模拟器的故障模拟端劣化处理；

2.1：准备全新的故障模拟端(16)，对其内部的乙丙橡胶绝缘层(12)进行温度25℃、时间5小时的恒温处理，得到未老化的乙丙橡胶绝缘层(12)；

2.2：准备全新的故障模拟端(16)，对其内部的乙丙橡胶绝缘层(12)进行温度为95℃～

100℃、时间15～20小时的劣化处理，得到轻度老化的乙丙橡胶绝缘层(12)；

2.3：准备全新的故障模拟端(16)，对其内部的乙丙橡胶绝缘层(12)进行温度为110℃～115℃、时间25～30小时的劣化处理，得到中度老化的乙丙橡胶绝缘层(12)；

2.4：准备全新的故障模拟端(16)，对其内部的乙丙橡胶绝缘层(12)进行温度为125℃～130℃、时间40～45小时的劣化处理，得到重度老化的乙丙橡胶绝缘层(12)；

步骤3：乙丙橡胶电缆终端故障模拟器的测试；

针对步骤2中所得到的不同劣化处理后的乙丙橡胶绝缘层，依照步骤1分别进行组装，获得不同劣化程度的乙丙橡胶电缆终端故障模拟器，对该故障模拟器进行测试，包括：

3.1：取无绝缘老化的乙丙橡胶电缆终端，在电压5～55kV范围内依次平均选取n个测试电压点，第i个测试电压点处的电压值记为Vi，利用0.1Hz的超低频VLF试验仪测量每个测试电压点处的介质损耗值，第i个测试电压点处的介质损耗值记为 把测量得到的n组数据记为参考VLF电压谱介质损耗序列P(Vi)，测试电压点处的电压值可通过如下计算公式得到：式中，i为整数，i∈[1,n]；

3.2：取未知老化程度的待评测乙丙橡胶电缆终端故障模拟器，在电压5～55kV范围内依次平均选取n个测试电压点，第i个测试电压点处的电压值记为Vi，利用0.1Hz的超低频VLF试验仪测量每个测试电压点处的介质损耗值，第i个测试电压点处的介质损耗值记为把测量得到的n组数据 记为待评测电缆终端的VLF电压谱介质损耗序列Q(Vi)，测试电压点处的电压值可通过如下计算公式得到：式中，i为整数，i∈[1,n]；

3.3：数据处理，包括：

3.3.1：计算参考VLF电压谱介质损耗序列P(Vi)与待评测电缆终端的VLF电压谱介质损耗序列Q(Vi)的互相关系数r：式中，i为整数，i∈[1,n]； 为参考VLF电压谱介质损耗序列P(Vi)中的第i个介质损耗值， 为待评测电缆终端的VLF电压谱介质损耗序列Q(Vi)中的第i个介质损耗值；

3.3.2：利用拉格朗日插值法对步骤3.1和3.2中测量得到的参考VLF电压谱介质损耗序列P(Vi)与待评测电缆终端的VLF电压谱介质损耗序列Q(Vi)进行拟合，分别得到对应的VLF电压谱拟合曲线Pn-1(V)和Qn-1(V)如下：式中，i为整数，i∈[1,n]；V∈[5,55]，表示拟合曲线Pn-1(V)和Qn-1(V)的自变量电压；V1,V2,···,Vi,···,Vn分别表示n个测试电压点处的电压值； 表示参考VLF电压谱介质损耗序列P(Vi)中的第i个介质损耗值， 表示待评测电缆终端的VLF电压谱介质损耗序列Q(Vi)中的第i个介质损耗值；

3.3.3：对参考VLF电压谱拟合曲线Pn-1(V)与待评测电缆终端的VLF电压谱拟合曲线Qn-1(V)在整个区段内进行积分差求解：式中，V∈[5,55]，表示拟合曲线Pn-1(V)和Qn-1(V)的自变量电压；ΔS为参考曲线Pn-1(V)与待评测曲线Qn-1(V)在5～55kV范围内的绝对积分差值；

3.3.4：将5～55kV范围内的VLF电压谱拟合曲线Pn-1(V)和Qn-1(V)均等划分为100个计算区段，在每个计算区段内分别对参考VLF电压谱拟合曲线Pn-1(V)和待评测电缆终端的VLF电压谱拟合曲线Qn-1(V)进行积分求解，得到两个积分值序列M＝[M1,M2,···,M100]与N＝[N1,N2,···,N100]，计算公式如下：式中，V∈[5,55]，表示拟合曲线Pn-1(V)和Qn-1(V)的自变量电压；Mk、Nk分别表示积分值序列M＝[M1,M2,···,M100]与N＝[N1,N2,···,N100]中的第k个积分值；h＝0.5kV，表示每个计算区段的长度；

3.3.5：计算两个积分值序列M＝[M1,M2,···,M100]与N＝[N1,N2,···,N100]的标准距离系数θ：式中，uM与uN分别表示积分值序列M＝[M1,M2,···,M100]与N＝[N1,N2,···,N100]的平均值；Mk、Nk分别表示积分值序列M＝[M1,M2,···,M100]与N＝[N1,N2,···,N100]中的第k个积分值。

2.如权利要求1所述的一种乙丙橡胶电缆终端故障模拟方法，其特征在于，包括以下步骤：步骤1：判断互相关系数r大小，若r≥0.59，则电缆终端绝缘良好，否则电缆终端存在老化故障，并继续分析判定；

步骤2：计算终端劣化因子β，计算公式如下：

式中，ΔS为参考曲线Pn-1(V)与待评测曲线Qn-1(V)在5～55kV范围内的绝对积分差值；θ为标准距离系数；

步骤3：判断终端劣化因子β大小，当0＜β≤2.5，电缆终端出现绝缘重度老化，当2.5＜β≤4.2，电缆终端出现绝缘中度老化，当β＞4.2，终端出现绝缘轻度老化。
