1.一种电缆异常热点影响下径向损伤模拟和测试方法，其特征在于，包括以下的模拟及测试步骤：步骤1：组装电缆径向损伤模拟装置；

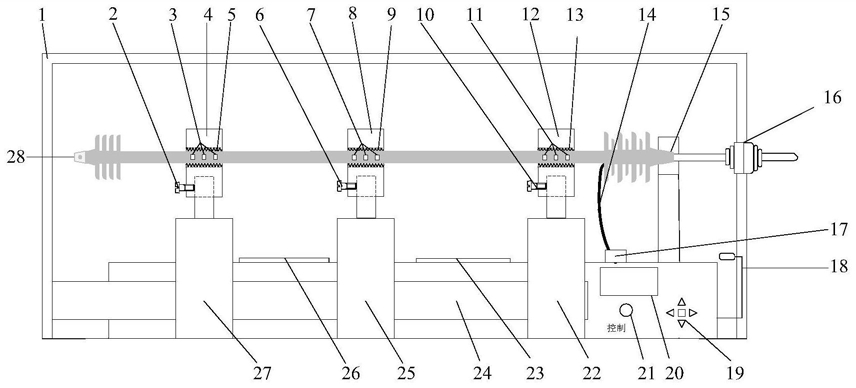

1.1：该电缆径向损伤模拟装置，包括保温外壳(1)，保温外壳(1)内的底部设置有左横向移动轨道(32)和右横向移动轨道(33)；

1.2：该电缆径向损伤模拟装置，还包括第一支撑组件(27)和第二支撑组件(25)；所述第一支撑组件(27)包括架设在左横向移动轨道(32)上的左支撑柱和架设在右横向移动轨道(33)上的右支撑柱，左、右支撑柱分别连接纵向移动轨道1(29)的左、右两端；纵向移动轨道1(29)上，通过升降装置套装有一个或两个可纵向移动的U型夹具1(4)；U型夹具包括用于夹持电缆的横向或纵向的U型夹头，U型夹头上还设置有温度传感器1(3)和加热组件1(5)；

所述第二支撑组件(25)与第一支撑组件(27)结构相同；

1.3：如步骤1.1中的电缆径向损伤模拟装置，还包括，控制所述加热组件1(5)的控制器(21)、设置在保温外壳(1)内部的环境温度传感器(18)，以及横向刻度尺(24)和纵向刻度尺

1(26)；

1.4：如步骤1.1中的电缆径向损伤模拟装置，还包括与第一支撑组件(27)结构相同的第三支撑组件(22)；

步骤2：异常热点影响下电缆径向损伤处理；

2.1：准备全新的测试电缆(28)，将其固定于U型夹具1(4)、U型夹具2(8)、U型夹具3(12)上，并使得上述3个U型夹具呈水平分布，保持加热组件1(5)、加热组件2(9)、加热组件3(13)的温度为80℃～90℃，进行4～5小时的处理，得到未径向损伤的测试电缆；

2.2：准备全新的测试电缆(28)，将其固定于U型夹具1(4)、U型夹具2(8)、U型夹具3(12)上，并使得U型夹具1(4)处于纵向移动轨道1(29)的最上端，U型夹具2(8)位于纵向移动轨道

2(30)的中间位置，U型夹具3(12)位于原水平位置，保持加热组件1(5)、加热组件2(9)、加热组件3(13)的温度为100℃～110℃，进行10～15小时的处理，得到轻度径向损伤的测试电缆；

2.3：准备全新的测试电缆(28)，将其固定于U型夹具4(34)、U型夹具5(36)、U型夹具3(12)上，并使得U型夹具5(36)处于纵向移动轨道3(31)的最上端，U型夹具4(34)位于纵向移动轨道2(30)的中间位置，U型夹具3(12)位于原水平位置，保持加热组件4(35)、加热组件5(37)、加热组件3(13)的温度为130℃～140℃，进行30～40小时的处理，得到中度径向损伤的测试电缆；

2.4：准备全新的测试电缆(28)，将其固定于U型夹具4(34)、U型夹具5(36)、U型夹具3(12)上，并使得U型夹具5(36)处于纵向移动轨道3(31)的中间端，U型夹具4(34)位于纵向移动轨道2(30)的最上端，U型夹具3(12)位于原水平位置，保持加热组件4(35)、加热组件5(37)、加热组件3(13)的温度为140℃～150℃，进行60～80小时的处理，得到重度径向损伤的测试电缆；

步骤3：电缆异常热点影响下径向损伤的测试；

针对步骤1和步骤2中经处理得到的不同径向损伤的测试电缆，对其在异常热点影响下所得到的径向损伤进行测试，包括以下步骤：

3.1：取无故障的电缆，利用局部放电测试仪多次重复测试电缆放电频次分布谱；将所有电缆放电频次分布谱取平均值，作为无故障电缆的参考放电频次分布谱F0,qi；其中，qi为测试过程中的放电量，范围为100pC-2000pC，F0,qi为各放电量qi下的平均放电次数，qi的取点间隔为100pC，i的取值范围满足：i∈[1,20]；

3.2：取有故障的待测评电缆，利用局部放电测试仪多次重复测试电缆放电频次分布谱；将所有电缆放电频次分布谱取平均值，作为测评电缆的测评放电频次分布谱Fx,qi；其中，qi为测试过程中的放电量，范围为100pC-2000pC，Fx,qi为各放电量qi下的平均放电次数，qi的取点间隔为100pC，i的取值范围满足：i∈[1,20]；

3.3：对参考放电频次分布谱F0,qi和测评放电频次分布谱Fx,qi进行Weibull分布谱转换，首先，确定各放电量的发生概率，如下：式中，P0(qi)和Px(qi)分别为参考和测评状态下，分布谱F0,qi和Fx,qi中放电量qi出现时所代表的概率值；i为整数，且1≤i≤20；qi为步骤3.2中所述测试过程中第i个测试点的放电量；然后，进行纵轴分量的转换，如下：N0(qi)＝-ln[1-P0(qi)]，

NX(qi)＝-ln[1-PX(qi)]；

式中，N0(qi)和Nx(qi)分别为参考和测评状态下，Weibull分布谱的纵轴分量；最后，利用转换后的Weibull分布谱坐标，可计算得Weibull分布模型参数α0、β0、αx、βx，如下：式中，α0、β0分别为无故障状态下尺度参数和形状参数，αx、βx则为有故障状态下尺度参数与形状参数；尺度参数α0与αx具有放电量的物理量纲，是放电频次分布谱F0,qi和Fx,qi中出现放电的累计概率分别达到63.2％及以上时的放电量大小；且ε0、εx满足如下关系：ε0,εx∈[1,20]；形状参数β0和βx均为无量纲的特征参数；

步骤4：利用计算得到的Weibull分布模型参数α0、β0、αx、βx，分别构建无故障状态和待测评状态下Weibull分布模型函数曲线，并计算曲线最大偏移量，如下：首先，构建出的未故障状态下Weibull分布模型函数曲线G0(q)及对应的最大偏移量D0分别为：式中，i为整数，1≤i≤20；qi为第i个测试点的放电量大小；

然后，构建出的待测评状态下Weibull分布模型函数曲线Gx(q)及对应的最大偏移量Dx分别为：式中，i为整数，1≤i≤20；qi为第i个测试点的放电量大小；

步骤5：计算Weibull分布谱偏移率η，如下：

步骤6：分析判定，包括：

根据η的取值范围，测评电缆为无径向损伤、轻度径向损伤、中度或重度径向损伤，若测评电缆为中度或重度径向损伤，进一步进行判定步骤7，计算待测评电缆的径向损伤系数σX；

步骤7：计算待测评状态电缆的径向损伤系数σX，如下：

式中，αx、βx分别为得到的有故障的待测评状态下Weibull分布模型函数曲线的参数；

根据径向损伤系数σX判定测评电缆为中度径向损伤程度，或是重度径向损伤。
