专利号: 2018109607200
申请人: 宁波高新区意川汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

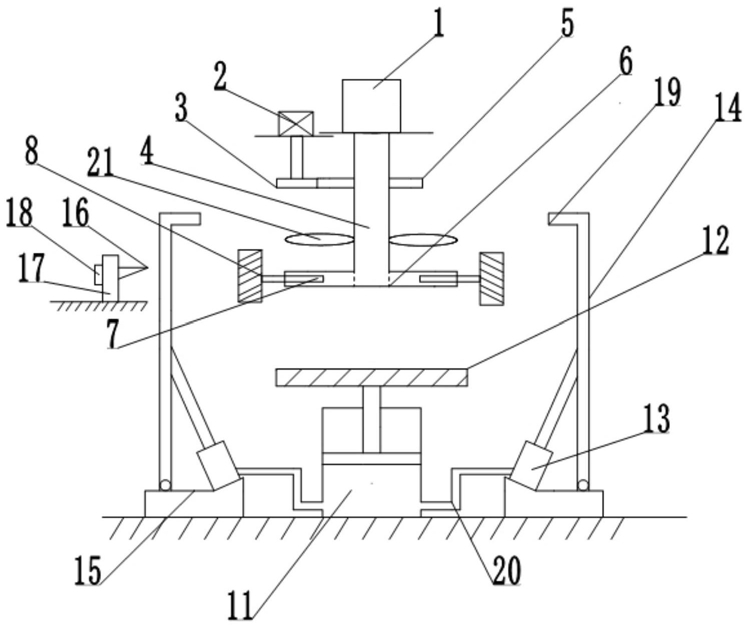

1.一种打磨轮胎内外壁装置,其特征在于:包括机架,所述机架上设有电机、气泵、第一气缸和打磨装置,所述电机输出端连接有第一齿轮;所述气泵设在靠近电机处,所述气泵底端转动连接有空心主杆,空心主杆与气泵连通,所述空心主杆上同轴连接有第二齿轮,所述第二齿轮与第一齿轮相啮合,所述空心主杆末端垂直连通有若干支管,所述若干支管内滑动连接有伸缩杆,所述伸缩杆一端伸出支管外并且固定连接有打磨片,所述伸缩杆置于支管内的一端固定连接有弹簧,所述伸缩杆置于支管内的侧壁上和端部均开设有若干通气孔;所述第一气缸包括第一活塞杆和缸筒,所述第一活塞杆顶端固定连接有圆形托盘,所述第一活塞杆底端固定连接有第一活塞,所述第一活塞滑动连接在第一气缸内,所述缸筒左右两侧连接有第二气缸,所述第二气缸设有第二活塞杆,所述第二气缸的底部固定连接有支撑座,所述支撑座顶端铰接有摇杆,所述摇杆的中间端与第二活塞杆固定连接,所述摇杆顶端设有固定挡板,所述第二气缸相对第一气缸对称设置;所述打磨装置设在靠近打磨片处,所述打磨装置包括打磨刀和滑块,所述打磨刀滑动连接在滑块上,且打磨刀能够在滑块上改变位置并固定。

2.根据权利要求1所述的一种打磨轮胎内外壁装置,其特征在于:所述支管数量为三个。

3.根据权利要求2所述的一种打磨轮胎内外壁装置,其特征在于:所述滑块上设有把手。

4.根据权利要求3所述的一种打磨轮胎内外壁装置,其特征在于:所述第一气缸与第二气缸之间均设有吸尘装置。

5.根据权利要求4所述的一种打磨轮胎内外壁装置,其特征在于:所述空心主杆上连接有扇叶。

6.根据权利要求5所述的一种打磨轮胎内外壁装置,其特征在于:所述第一气缸与第二气缸之间连接有软管,所述软管上设有阀门。
