专利号: 2018109622605
申请人: 宁波高新区意川汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

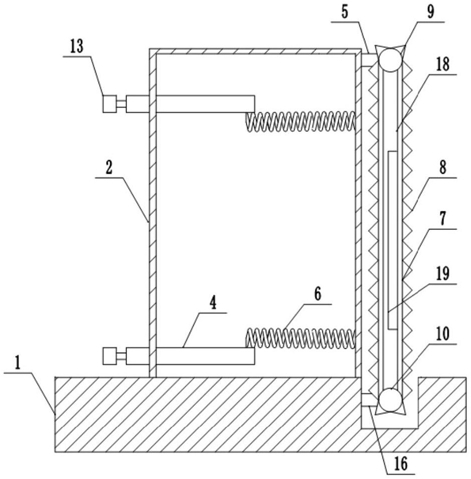

1.一种汽车用橡胶工件切割装置,包括底座,其特征在于:所述底座上固定连接有气缸和封闭的支撑筒,所述气缸出气端与支撑筒内部连通;所述支撑筒侧壁滑动贯穿有若干中空支撑杆,所述支撑杆位于支撑筒内的一端开口,支撑杆的另一端设有密封板,所述支撑杆与支撑筒内壁之间固定连接有第一弹簧;所述支撑筒远离支撑杆的外侧从上至下依次连接有第一支架和第二支架,所述第一支架上连接有电机,电机输出端连接有主动轮,所述第二支架连接有从动轮,所述主动轮和从动轮上设有传动链条,主动轮通过传动链条驱动从动轮,所述传动链条工作面上均匀固定连接有若干切割刀,第一支架和第二支架之间固定连接有支撑板;所述密封板滑动贯穿有伸缩杆,所述伸缩杆上连接有支撑块,所述支撑块与密封板之间固定连接有第二弹簧,所述伸缩杆上设有通气槽,所述通气槽位于支撑块和密封板之间。

2.如权利要求1所述的一种汽车用橡胶工件切割装置,其特征在于:所述支撑板远离支撑筒的一侧上设有用于控制电机启闭的压力感应器。

3.如权利要求2所述的一种汽车用橡胶工件切割装置,其特征在于:所述底座上设有凹槽,所述第二支架位于凹槽内部,所述第一支架与第二支架长度相同,所述第一支架与支撑筒远离底座的一端齐平。

4.如权利要求3所述的一种汽车用橡胶工件切割装置,其特征在于:所述气缸出气端与支撑筒连通有进气管,所述进气管嵌在底座内部。

5.如权利要求4所述的一种汽车用橡胶工件切割装置,其特征在于:所述支撑块表面包裹有橡胶层。
