专利号: 2018109634886
申请人: 严幸
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

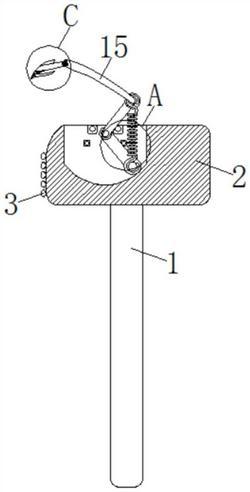

1.一种具有翻动机构的糍粑锤,包括握杆(1)与锤体(2),所述锤体(2)底部的中部固定连接在握杆(1)的顶端,其特征在于:所述锤体(2)的正面固定连接有凸起件(3),且锤体(2)的顶部开设有容纳槽(4),所述容纳槽(4)内设置有两个销轴(5),且两个销轴(5)上分别套接有第一移动杆(6),所述第一移动杆(6)相背销轴(5)的一端固定连接有圆片(7),且圆片(7)的底部与容纳槽(4)的内底部滑动连接,所述圆片(7)的正面固定连接有第一柱状件(8),两个所述第一移动杆(6)的右侧分别与第一限位件(9)的侧表面贴合,且两个第一限位件(9)的相背一侧分别固定连接在容纳槽(4)内壁的前后两侧;

两个所述销轴(5)上分别套接有第二移动杆(10),且两个第二移动杆(10)的右侧分别与两个第二限位件(11)的侧表面贴合,两个所述第二限位件(11)的相背一侧分别固定连接在容纳槽(4)内壁的前后两侧,两个所述第一柱状件(8)分别套接在拉伸弹簧(12)的底端,两个所述第二移动杆(10)的顶端均贯穿容纳槽(4)的顶部并固定连接有连接块(13),且两个连接块(13)的相对一侧均固定连接有第二柱状件(14),两个所述第二柱状件(14)分别套接在两个拉伸弹簧(12)的顶端,且两个第二柱状件(14)的相对一侧分别与弯折板(15)左右两侧的底部固定连接;

所述弯折板(15)的左侧设置有翻板(16),且翻板(16)右侧的中部通过螺纹件(17)螺纹连接在弯折板(15)左侧的中部,所述翻板(16)的顶部呈排状固定连接有辅助片(18),且翻板(16)底部的左侧开设有凹槽(19),所述凹槽(19)内壁前后两侧的左侧分别活动连接在转轴(20)的前后两端,且转轴(20)上套装有转板(21),所述转板(21)顶部的左侧固定连接有复位弹簧(22),且复位弹簧(22)相背转板(21)的一端固定连接在凹槽(19)的内顶部。

2.根据权利要求1所述的一种具有翻动机构的糍粑锤,其特征在于:所述凸起件(3)相背锤体(2)的一侧为半圆形,且凸起件(3)相对锤体(2)的一侧通过S形侧表面的连接块固定连接在锤体(2)的正面,凸起件(3)呈矩形阵列状连接在锤体(2)的正面。

3.根据权利要求1所述的一种具有翻动机构的糍粑锤,其特征在于:所述容纳槽(4)的内底部为圆弧状,且该圆弧状与销轴(5)的圆心为同一圆心。

4.根据权利要求1所述的一种具有翻动机构的糍粑锤,其特征在于:所述容纳槽(4)内以销轴(5)的纵轴线为轴心对称设置有两个第一限位件(9)与两个第二限位件(11),且两个销轴(5)的相背一端分别活动连接在容纳槽(4)内壁的前后两侧。

5.根据权利要求1所述的一种具有翻动机构的糍粑锤,其特征在于:所述拉伸弹簧(12)的弹力大于第一移动杆(6)与第二移动杆(10)的重力总和,且第一移动杆(6)与第二移动杆(10)以销轴(5)的横轴线为轴心呈对称倾斜状。

6.根据权利要求1所述的一种具有翻动机构的糍粑锤,其特征在于:所述复位弹簧(22)的弹力大于转板(21)的自重,且转板(21)的顶部与凹槽(19)之间留有间距,凹槽(19)的左侧靠近翻板(16)底部的左侧。

7.根据权利要求1所述的一种具有翻动机构的糍粑锤,其特征在于:所述辅助片(18)的顶部为曲面,且辅助片(18)正面的底部呈锥形。
