1.一种用于3D打印不锈钢件零件的表面处理液，其特征是，包括碱煮液、酸洗液和化学抛光液；

所述碱煮液由氢氧化钠、硝酸盐和含氯离子的盐组成，碱煮液中的氢氧化钠、硝酸盐和含氯离子的盐的质量份数比为：（10-18）：（3-7）：（0.05-0.15）；

硝酸盐由硝酸钠和亚硝酸钠混合而成，硝酸盐中的硝酸钠和亚硝酸钠的质量份数比为（3-6）:1；含氯离子的盐由氯化钠和氯化铁混合而成，含氯离子的盐中的氯化钠和氯化铁质量份数比为（1-4）:1；

所述酸洗液由盐酸、氯化钠、氯化铁和缓蚀剂组成，酸洗液中的盐酸、氯化钠、氯化铁和缓蚀剂的质量份数比为：（15-25）：（1-4）：（0.6-1）：（0.1-0.3）；

所述化学抛光液由纳米级二氧化硅磨料、36wt%盐酸、85wt%磷酸、68wt%硝酸、缓蚀剂、粘度调节剂、光亮剂、OP-10乳化剂、络合剂和去离子水组成；化学抛光液中的纳米级二氧化硅磨料、36wt%盐酸、85wt%磷酸、68wt%硝酸、缓蚀剂、粘度调节剂、光亮剂、OP-10乳化剂、络合剂和去离子水的质量份数比如下：（2-6）：（2-3.6）：（1-2）:（0.6-1.4）：（0.02-0.1）：（0.4-

0.8）：（0.06-0.1）：（0.08-0.12）：（0.2-0.4）：（12-16）。

2.根据权利要求1所述的用于3D打印不锈钢件零件的表面处理液，其特征是，酸洗液中的缓蚀剂由碘化钾和若丁组成，缓蚀剂中的碘化钾和若丁的质量份数比为（1-3）:1。

3.根据权利要求1所述的用于3D打印不锈钢件零件的表面处理液，其特征是，纳米级二氧化硅磨料的型号为VK-SP100F, 纳米级二氧化硅磨料的粒径为100nm， p H值为6-8。

4.根据权利要求1所述的用于3D打印不锈钢件零件的表面处理液，其特征是，化学抛光液中的缓蚀剂包括六次甲基四胺和尿素，六次甲基四胺和尿素的质量份数比为（1.9-2.1）:

1。

5.根据权利要求1所述的用于3D打印不锈钢件零件的表面处理液，其特征是，所述粘度调节剂为烷基酚聚环氧乙烷醚。

6.根据权利要求1所述的用于3D打印不锈钢件零件的表面处理液，其特征是，所述光亮剂为磺基水杨酸，络合剂为氯化铵和草酸的混合物，氯化铵和草酸的质量份数比为（1.8-

2.1）:1。

7.根据权利要求1或2或3或4或5或6任意一项中所述的用于3D打印不锈钢件零件的表面处理液，其特征是，包括化学抛光液的配制步骤：

（7-1）按照质量份数比称取纳米级二氧化硅磨料，36wt%盐酸，85wt%磷酸，68wt%硝酸，缓蚀剂，粘度调节剂，光亮剂，OP-10乳化剂，络合剂和去离子水；

（7-2）利用称取好的各组分进行化学抛光液配制：

（7-2-1）将二氧化硅磨料放入到烧杯A中；

（7-2-2）将36wt%盐酸倒入烧杯A中，得到盐酸溶液；将68wt%硝酸沿玻璃棒缓慢倒入盐酸溶液中，并不断搅拌，待其缓慢冷却到室温；

（7-2-3）在盐酸溶液中添加85wt%磷酸、粘度调节剂、OP-10乳化剂，并搅拌均匀；

（7-2-4）将缓蚀剂、光亮剂和络合剂放入烧杯B中，将去离子水沿玻璃棒缓慢倒入烧杯B中，并搅拌均匀；

（7-2-5）将烧杯B中已配置好的溶液沿玻璃棒倒入烧杯A中，搅拌均匀；

（7-2-6）将烧杯B中的溶液在频率为100HZ、室温条件下振动3min -5min，使抛光液分散均匀，得到化学抛光液。

8.一种表面处理装置，采用权利要求1中所述的用于3D打印不锈钢件零件的表面处理液，其特征是，包括盛有碱煮液的电锅，盛有酸洗液的酸洗容器，超声振动仪（1），设于超声振动仪上的抛光桶（2），抛光桶底部设有电加热器，设于抛光桶中的过滤网（3），设于抛光桶中的化学抛光液，设于过滤网中的待抛光试样（5），伸入抛光液中的磁力搅拌器（6）；还包括控制器，控制器分别与电加热器、电锅、超声振动仪和磁力搅拌器电连接；

（8-1）控制器控制电锅加热，使碱煮液加热到140℃-150℃，将若干个试样放到电锅中煮15min-20min；

（8-2）利用夹具将各个试样从电锅中取出，将各个试样放到酸洗液中酸洗2 min -

5min；

（8-3）当各个试样在电锅的碱煮液中碱煮的次数≥3时，返回步骤（8-1）；否则，转入步骤（8-4）；

（8-4）控制器控制电加热器加热化学抛光液加热至65℃-80℃，并保温10min后，用工具将各个试样放入过滤网上，使化学抛光液浸没各个试样，控制器控制超声振动仪和磁力搅拌器工作，化学抛光液击打各个试样表面进行抛光，抛光时间达到10min-15min后；控制器控制电加热器、超声振动仪和磁力搅拌器停止工作，采用去离子水洗清洗各个试样。

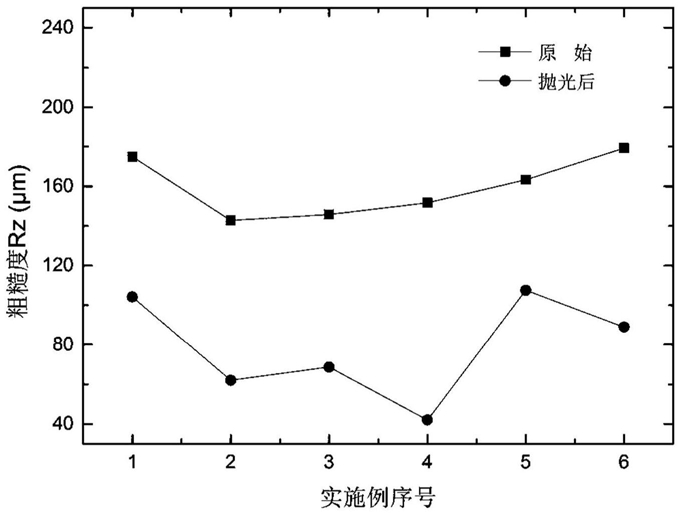

9.根据权利要求8所述的表面处理装置，其特征是，所述磁力搅拌器包括电机（61），支撑杆（62），搅拌轴（63）和设于搅拌轴下部的若干个搅拌叶片（64）；支撑杆通过电机与搅拌轴上端连接，电机与控制器电连接。
