专利号: 2018109646525
申请人: 东阳市天齐知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

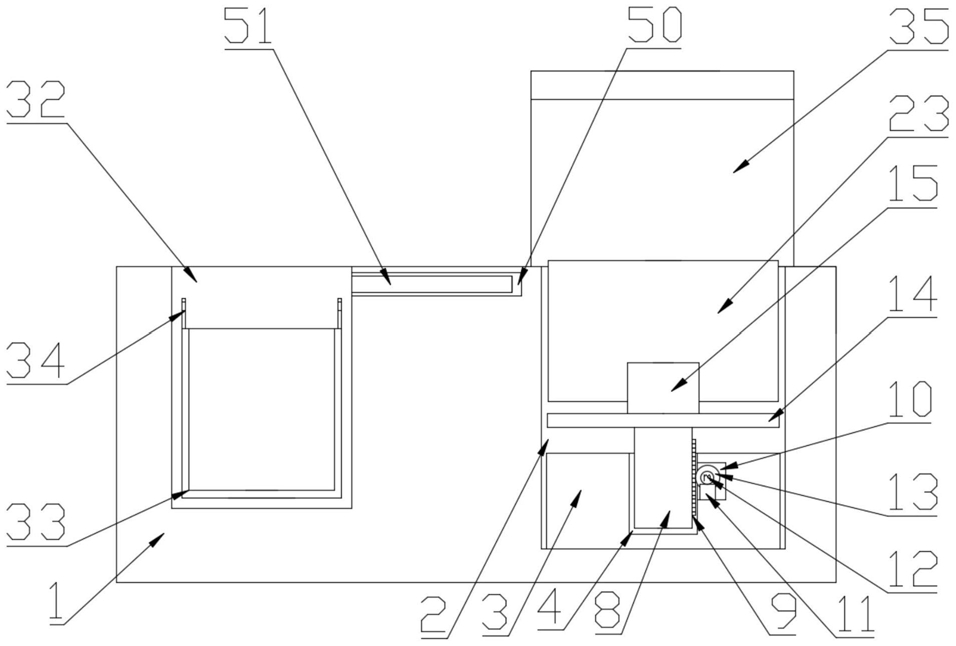

1.一种垃圾处理焚烧炉,包括地面(1),其特征在于,所述地面(1)开设有圆形凹槽一(2),圆形凹槽一(2)内下底面设有圆形板一(3),圆形板一(3)下表面与圆形凹槽一(2)固定连接,圆形板一(3)上表面中间开设有圆形凹槽二(4),圆形凹槽二(4)内设有升降装置,升降装置上侧设有旋转装置,旋转装置上侧设有推拉装置,所述地面(1)一侧设有矩形板四(5),矩形板四(5)上端设有控制盒(6),控制盒(6)内设有十个按钮(7)。

2.根据权利要求书1所述一种垃圾处理焚烧炉,其特征在于,所述升降装置包括所述圆形凹槽二(4)内设有圆柱杆一(8),圆柱杆一(8)下端与圆形凹槽二(4)部分插装连接,圆柱杆一(8)外圆柱面一侧设有直齿条一(9),直齿条一(9)一面与圆柱杆一(8)固定连接,所述圆形凹槽二(4)内表面一侧开设有方形凹槽一(10),方形凹槽一(10)内一面设有方块一(11),方块一(11)一面与方形凹槽一(10)固定连接,方块一(11)上表面设有旋转电机一(12),旋转电机一(12)与方块一(11)固定连接,旋转电机一(12)旋转端设有主动轮一(13),主动轮一(13)与旋转电机一(12)固定连接且与直齿条一(9)互相啮合。

3.根据权利要求书1所述一种垃圾处理焚烧炉,其特征在于,所述旋转装置包括所述圆柱杆一(8)上端设有圆形板二(14),圆形板二(14)下表面中间与圆柱杆一(8)固定连接,圆形板二(14)上表面两侧各设有一个矩形板一(15),每个矩形板一(15)下端与圆形板二(14)固定连接,每个矩形板一(15)一面上侧开设有圆形凹槽三(16),圆形凹槽三(16)内设有轴承(17),轴承(17)外圆柱面与圆形凹槽三(16)过盈连接,轴承(17)内设有圆柱杆二(18),圆柱杆二(18)一端与轴承(17)部分插装连接,圆柱杆二(18)一侧设有齿轮环(19),圆形凹槽三(16)内设有旋转电机二(20),旋转电机二(20)与圆形凹槽三(16)固定连接,旋转电机二(20)旋转端设有主动轮二(21),主动轮二(21)与旋转电机二(20)固定连接且与齿轮环(19)互相啮合,圆柱杆二(18)一端设有L形板(22),L形板(22)一面上侧与圆柱杆二(18)固定连接。

4.根据权利要求书1所述一种垃圾处理焚烧炉,其特征在于,所述推拉装置包括所述L形板(22)内一面设有圆柱杆三(23),圆柱杆三(23)下端与两个L形板(22)固定连接,圆柱杆三(23)上表面开设有圆形凹槽四(24),圆形凹槽四(24)内下底面开设有圆形凹槽五(25),圆形凹槽五(25)内设有圆柱杆四(26),圆柱杆四(26)下端与圆形凹槽五(25)部分插装连接,圆柱杆四(26)外圆柱面一侧设有直齿条二(27),直齿条二(27)一面与圆柱杆四(26)固定连接,圆形凹槽五(25)内表面一侧设有方形凹槽二(28),方形凹槽二(28)内一面设有方块二(29),方块二(29)下表面与方形凹槽二(28)固定连接,方块二(29)上表面设有旋转电机三(30),旋转电机三(30)与方块二(29)固定连接,旋转电机三(30)旋转端设有主动轮三(31),主动轮三(31)与旋转电机三(30)固定连接且与直齿条二(27)互相啮合,所述圆柱杆四(26)上端设有圆形板四(52),圆形板四(52)下表面中间与圆柱杆四(26)固定连接。

5.根据权利要求书1所述一种垃圾处理焚烧炉,其特征在于,所述地面(1)一侧开设有圆形凹槽六(32),圆形凹槽六(32)内设有圆形箱(33),圆形箱(33)上端两侧各设有一个挂钩(34)。

6.根据权利要求书1所述一种垃圾处理焚烧炉,其特征在于,所述地面(1)一侧设有矩形板二(35),矩形板二(35)下端与地面(1)固定连接,矩形板二(35)上端设有矩形板三(36),矩形板三(36)一面一侧与矩形板二(35)固定连接,矩形板三(36)上表面一侧设有升降筒(37),升降筒(37)下端与矩形板三(36)固定连接,升降筒(37)内设有升降柱(38),升降柱(38)下端与升降筒(37)部分插装连接,升降柱(38)外圆柱面一侧设有直齿条三(39),直齿条三(39)一面与升降柱(38)固定连接,升降筒(37)上端设有方块三(40),方块三(40)下表面与升降筒(37)固定连接,方块三(40)上表面设有旋转电机四(41),旋转电机四(41)与方块三(40)固定连接,旋转电机四(41)旋转端设有主动轮四(42),主动轮四(42)与旋转电机四(41)固定连接且与直齿条三(39)互相啮合。

7.根据权利要求书6所述一种垃圾处理焚烧炉,其特征在于,所述矩形板三(36)上表面一侧开设有圆形通孔一(43),圆形通孔一(43)内设有L形圆杆(44),L形圆杆(44)一端与圆形通孔一(43)部分插装连接且另一端与升降柱(38)固定连接,L形圆杆(44)一端设有圆形板三(45),圆形板三(45)外圆柱面一侧与L形圆杆(44)固定连接,圆形板三(45)上表面中间设有圆形通孔二(46),所述矩形板三(36)上表面一侧开设有圆形通孔三(47),圆形通孔二(46)内设有通风管(48),通风管(48)与圆形通孔二(46)、圆形通孔三(47)插装连接。

8.根据权利要求书4所述一种垃圾处理焚烧炉,其特征在于,所述圆柱杆三(23)上端设有密封垫(49)。

9.根据权利要求书5所述一种垃圾处理焚烧炉,其特征在于,所述圆形凹槽六(32)内表面一侧开设有矩形凹槽(50),矩形凹槽(50)内设有电动挡板(51)。

10.根据权利要求书1所述一种垃圾处理焚烧炉,其特征在于,所述控制盒(6)与旋转电机一(12)、旋转电机二(20)、旋转电机三(30)、旋转电机四(41)、电动挡板(51)、按钮(7)电性连接。
