专利号: 2018109681355
申请人: 成都信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

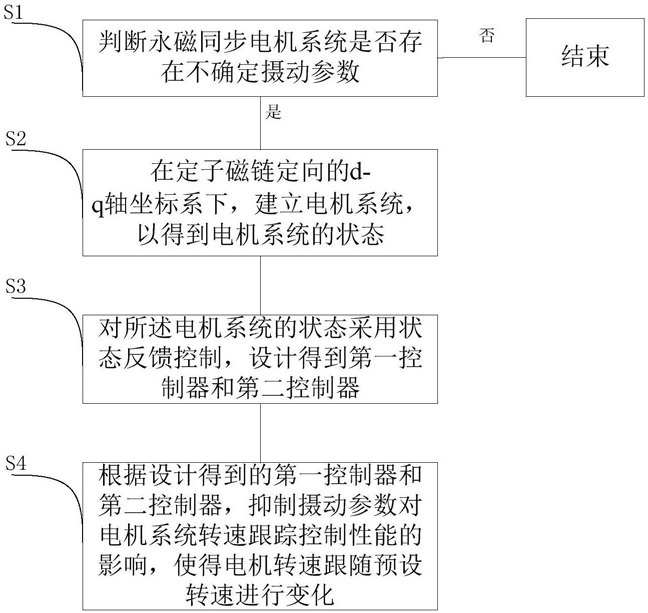

1.一种永磁同步电机转速跟踪控制方法,其特征在于,包括以下步骤:S1、判断永磁同步电机系统是否存在不确定摄动参数,若不存在所述不确定摄动参数,则结束;若存在所述不确定摄动参数,则进入步骤S2;

S2、在定子磁链定向的d-q轴坐标系下,建立带参数摄动的电机系统模型,以得到电机系统的状态;

S3、对所述电机系统的状态采用状态反馈控制,设计得到第一控制器和第二控制器;

S4、根据设计得到的第一控制器和第二控制器,抑制摄动参数对电机系统转速跟踪控制性能的影响,使得电机转速跟随预设转速进行变化。

2.根据权利要求1所述的永磁同步电机转速跟踪控制方法,其特征在于,所述步骤S2还包括:所述电机系统的状态通过等式计算:其中,Ud、Uq分别为定子在d-q轴坐标系下d轴、q轴上的电压分量;id、iq分别为定子d轴、q轴上的电流分量;Ld、Lq分别为定子d轴、q轴上的电感分量;Rs为定子电阻;ωm为电机转速;pm为极对数; 为永磁体的耦合磁链;J为转动惯量;Bm为滑动摩擦系数;Tl为负载转矩;△Rs、△Ld和△Lq为电机系统的不确定摄动参数,摄动参数的取值满足预设条件:

3.根据权利要求1所述的永磁同步电机转速跟踪控制方法,其特征在于,所述步骤S3还包括:所述第一控制器通过等式计算:

Ud=Rsid-Lqpmωmiq-Kd[id+id(ωmiq)2]其中,Rs为定子电阻,id、iq分别为定子d轴、q轴上的电流分量,Lq分别为定子q轴上的电感分量,pm为极对数,ωm为电机转速;Kd>0,为高增益控制器的设计参数。

4.根据权利要求1所述的永磁同步电机转速跟踪控制方法,其特征在于,所述步骤S3还包括:所述第二控制器通过等式计算:

其中,Ld为定子q轴上的电感分量, 为永磁体的耦合磁链,Bm为滑动摩擦系数,J为转动惯量,Tl为负载转矩, 和 为预设转速ωr的导数;Kq>0,为高增益控制器的设计参数;e1、e2为电机转速与预设转速的误差。

5.根据权利要求4所述的永磁同步电机转速跟踪控制方法,其特征在于,e1为电机转速与预设转速之差:e1=ωm-ωr;则e1的导数为:预设 则e1的导数为:
