1.一种废旧锂离子电池中电解液的回收方法，包括以下步骤：

(1)将废旧锂离子电池置于密闭的放电池中，加水浸泡≥1天，收集浸泡过程中产生的气体，送入冷凝器进行冷凝；浸泡完成后，分别收集固体和液体，分别得到放电后的电池和含电解液的溶液；

(2)将放电后的电池进行干燥，收集干燥过程中产生的气体，送入冷凝器进行冷凝；干燥完成后，得到干燥后的电池；

(3)将干燥后的电池进行拆解，收集拆解过程中产生的气体，送入冷凝器进行冷凝；拆解完成后分别收集外壳、隔膜、正极片和负极片，备用；

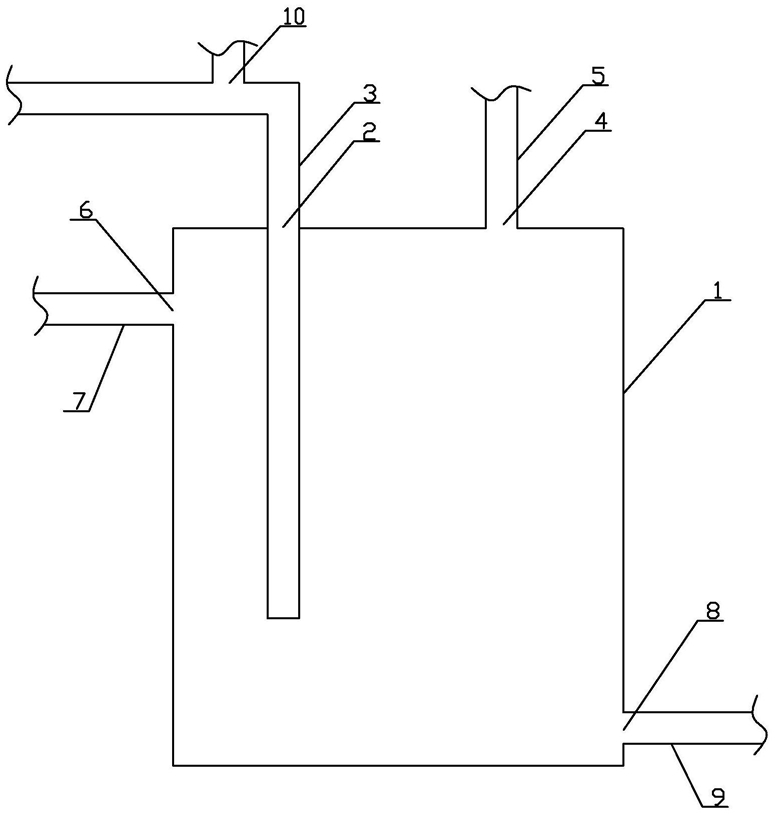

(4)将经冷凝器冷凝得到的液体以及前述含电解液的溶液送入溶剂分离装置中，向其中加水，待溶液分层，收集上层液体，得到有机溶剂；将下层液体送入沉淀工序，向其中加入生石灰水溶液或氢氧化钙水溶液，过滤，分别收集滤液和沉淀，分别得到含锂溶液和氟化钙产品；

(5)将回收得到的有机溶剂全部或部分用于电池拆解操作中收集的外壳和隔膜中残留电解液的溶解，所述有机溶剂在使用24-240h后送入溶剂分离装置进行溶剂与锂、氟的分离操作；

其中，在步骤(3)之后、步骤(4)之前还包括步骤(3a)，具体为：(3a)将正极片和负极片分别置于第一真空蒸发器和第二真空蒸发器中进行以下处理：先在常压条件下升温至低于100℃保温处理≥1h，然后在大于0且小于或等于100kPa真空度下于20-140℃保温处理≥1h；收集保温处理过程中产生的气体送入冷凝器冷凝。

2.根据权利要求1所述的回收方法，其特征在于：步骤(3a)中，在常压条件下升温至低于100℃保温处理的时间为2-4h，在大于0且小于或等于100kPa真空度下于20-140℃保温处理的时间为2-4h。

3.根据权利要求1或2所述的回收方法，其特征在于：步骤(1)中，浸泡的时间为3-10天。

4.根据权利要求1或2所述的回收方法，其特征在于：步骤(1)中，水的加入量为使废旧锂离子电池浸没于水中。
