专利号: 2018109735694
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

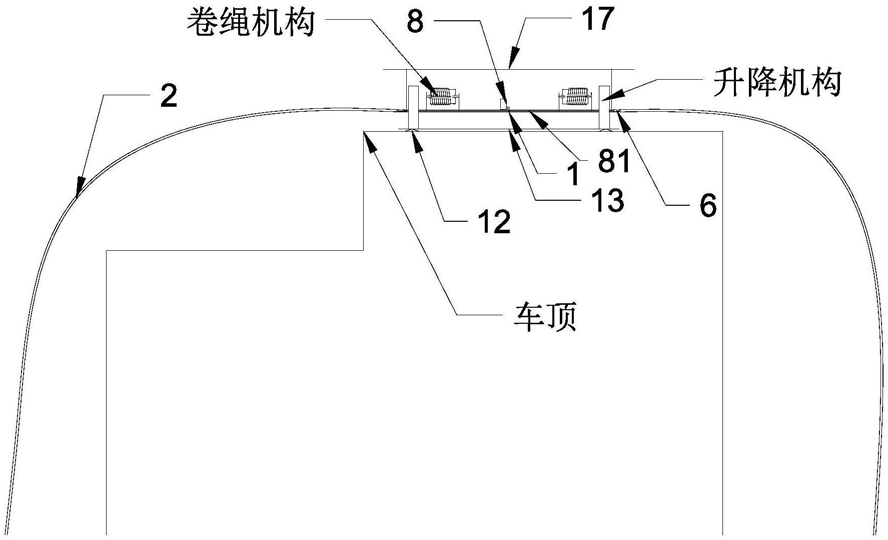

1.一种工程机械用全自动车辆保护罩,其特征在于:包括内部设有卷绳机构、充气机构以及罩布的壳体;

该壳体底座底部设有吸附装置,上部固定有升降机构,该升降机构上设有支板,该支板上方设有顶盖;

所述支板固定在罩布中部,且罩布上设有若干由中部向外周延伸的气管和拉绳,该气管与充气机构相接;

所述卷绳机构固定在支板上,包括第一电机、两个锥齿轮组、主动齿轮、两个从动齿轮、四个绕线圈以及四个凸轮机构;

所述第一电机的输出轴与第一锥齿轮组中的第一锥齿轮连接,第一锥齿轮与第二锥齿轮和第三锥齿轮啮合,且第一锥齿轮还通过连接轴与主动齿轮连接,该主动齿轮与两个从动齿轮啮合;

每个所述从动齿轮分别连接两个转动轴,每个转动轴上穿设一个绕线圈;

所述主动齿轮还通过连接轴与第二锥齿轮组中的第四锥齿轮连接,该第四锥齿轮分别与第五锥齿轮和第六锥齿轮啮合;

所述第二锥齿轮、第三锥齿轮、第五锥齿轮、第六锥齿轮分别与一个凸轮机构连接,所述凸轮机构均与绕线圈固接;

所述拉绳一端穿过支板周围的围栏固定在绕线圈上,另一端固定在罩布边缘。

2.根据权利要求1所述的工程机械用全自动车辆保护罩,其特征在于:其中所述凸轮机构包括通过连接轴与锥齿轮固接的凸轮,该凸轮与顶杆直接接触,顶杆另一端与固定在绕线圈上的挡板直接接触。

3.根据权利要求2所述的工程机械用全自动车辆保护罩,其特征在于:所述锥齿轮和凸轮之间还设有离合器。

4.根据权利要求1或2所述的工程机械用全自动车辆保护罩,其特征在于:其中所述的转动轴为非磁性材料,其上加工有若干带倒角的圆形销孔,所述绕线圈上加工有圆孔,该圆孔底部固定有电磁铁,电磁铁上固定有压缩弹簧,压缩弹簧末端固接有铁块,该铁块底部与非磁性圆柱轴销固接,该圆柱轴销的直径不大于销孔的直径。

5.根据权利要求4所述的工程机械用全自动车辆保护罩,其特征在于:其中所述圆柱轴销底部带有倒角。

6.根据权利要求1所述的工程机械用全自动车辆保护罩,其特征在于:其中所述的支板通过至少两套升降装置设置在底座上方,该升降装置包括第二电机、螺杆以及螺母;所述第二电机固定在底座上,螺母固定在支板上,螺杆与螺母啮合并在第二电机的驱动下传动。

7.根据权利要求6所述的工程机械用全自动车辆保护罩,其特征在于:其中所述的底座上还固定有一防转杆,该防转杆穿过螺母,并为螺杆提供支撑。

8.根据权利要求1所述的工程机械用全自动车辆保护罩,其特征在于:其中所述的罩布包括内外两层,内层形成一封闭气室,气室内沿支板圆周方向设有多个与充气机构相通的气仓,该气仓上设有边缘为气门;所述气室上设有多个排气电磁阀,该排气电磁阀穿出外侧罩布,电磁阀分布线位于内外层罩布之间;罩布外层设有多个沿中部向外延伸的拉绳。

9.根据权利要求1所述的工程机械用全自动车辆保护罩,其特征在于:其中所述的绕线圈上还设有用于记录绕线圈转动圈数的计数器。

10.根据权利要求1所述的工程机械用全自动车辆保护罩,其特征在于:其中所述的拉绳末端还设有小球,支板围栏上的拉绳穿孔处设有压力传感器。
