1.一种β-FeOOH纳米胶囊的制备方法，其特征在于，首先利用氯化铁水溶液水解生成β-FeOOH纳米棒，接着利用β-FeOOH纳米棒、甘油和水升温醇热熟化制备β-FeOOH纳米胶囊。

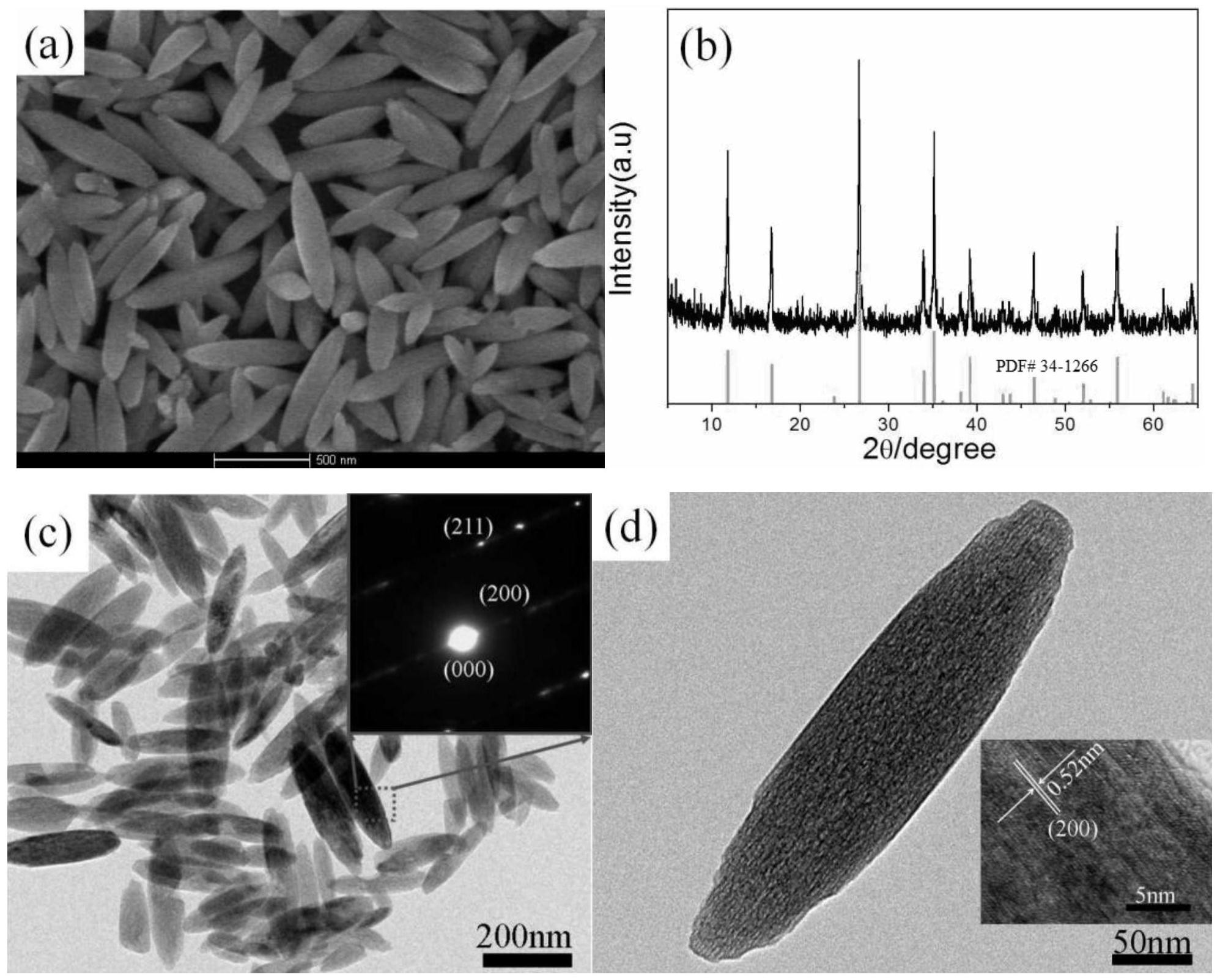

2.如权利要求1所述的制备方法，其特征在于，利用氯化铁水溶液水解生成β-FeOOH纳米棒的方法为：称取0.27～5.4g的FeCl3.6H2O溶于100mL的去离子水中配成氯化铁水溶液，缓慢加热到90～95℃，通过水解反应48～144h后得到β-FeOOH纳米棒。

3.如权利要求1或2所述的制备方法，其特征在于，利用β-FeOOH纳米棒制备β-FeOOH纳米胶囊的方法为：将0.5～1.5g的β-FeOOH纳米棒转入反应釜中，加入20mL的甘油和1～5mL的水，升温至180℃反应6～48h即可获得β-FeOOH纳米胶囊。
