专利号: 2018109747066
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

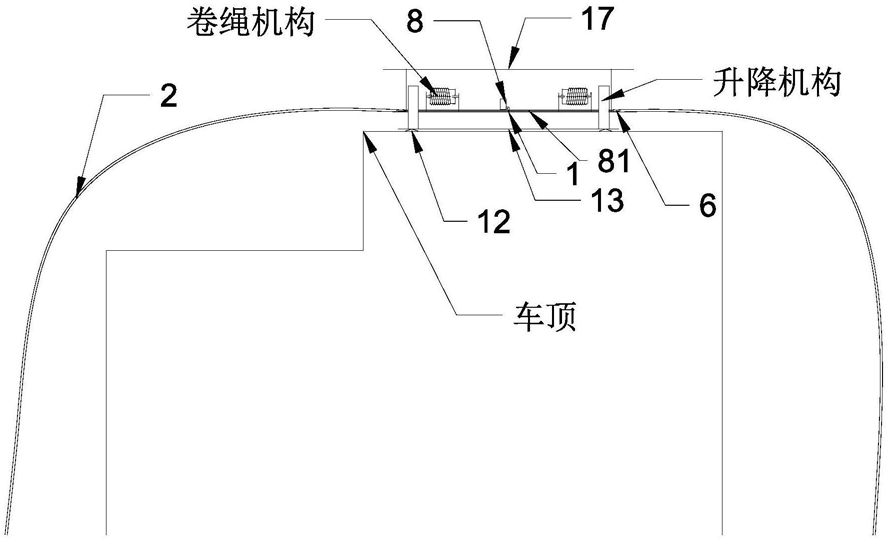

1.一种工程机械用车辆保护罩,其特征在于:包括内部设有卷绳机构、充气机构以及罩布的壳体;

该壳体底座底部设有吸附装置,上部设有升降装置,该升降装置上固定有支板,该支板上方设有顶盖;

所述支板固定在罩布中部,且罩布上设有若干由中部向外周延伸的气管和拉绳,该气管与充气机构相接;

所述卷绳机构包括第一电机和内部中空的绕线圈,拉绳一端固定在绕线圈上,另一端穿过支板围栏上的穿绳孔固定在罩布边缘;

所述第一电机固定在支板上,其输出轴通过联轴器与连接轴连接,该连接轴上还设有一段外花键,该外花键与绕线圈一端设置的内花键结合,该绕线圈的另一端滑动支撑在支板上;

所述连接轴末端伸入绕线圈内,与主动锥齿轮连接,该主动锥齿轮与从动锥齿轮啮合,该从动锥齿轮上固定有转动轴,该转动轴上还固定有不完全齿轮,该不完全齿轮与其两侧分布的齿条啮合;

所述齿条两端固定在绕线圈上。

2.根据权利要求1所述的工程机械用车辆保护罩,其特征在于:其中所述的转动轴固定支撑在支板上。

3.根据权利要求1所述的工程机械用车辆保护罩,其特征在于:其中所述的支板通过至少两套升降装置设置在底座上方,该升降装置包括第二电机、螺杆以及螺母;所述第二电机固定在底座上,螺母固定在支板上,螺杆与螺母啮合并在第二电机的驱动下传动。

4.根据权利要求3所述的工程机械用车辆保护罩,其特征在于:其中所述的底座上还固定有一防转杆,该防转杆穿过螺母,并为螺杆提供支撑。

5.根据权利要求1所述的工程机械用车辆保护罩,其特征在于:其中所述的罩布包括内外两层,内层形成封闭气室,气室内沿支板圆周方向设有多个与充气机构相通的气仓,该气仓上设有气门;罩布外层设有多个沿中部向外延伸的拉绳。

6.根据权利要求5所述的工程机械用车辆保护罩,其特征在于:其中所述的气室上设有多个排气电磁阀,该排气电磁阀穿出外侧罩布,电磁阀控制线位于内外层罩布之间。

7.根据权利要求1或5所述的工程机械用车辆保护罩,其特征在于:其中所述的拉绳穿过固定在罩布上的若干套环。

8.根据权利要求1所述的工程机械用车辆保护罩,其特征在于:其中所述的绕线圈一侧还设有用于记录绕线圈转动圈数的计数器。

9.根据权利要求1所述的工程机械用车辆保护罩,其特征在于:其中所述的拉绳末端还设有小球,支板围栏处的穿绳孔处设有用于检测小球压力的压力传感器。
