专利号: 2018109747297
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

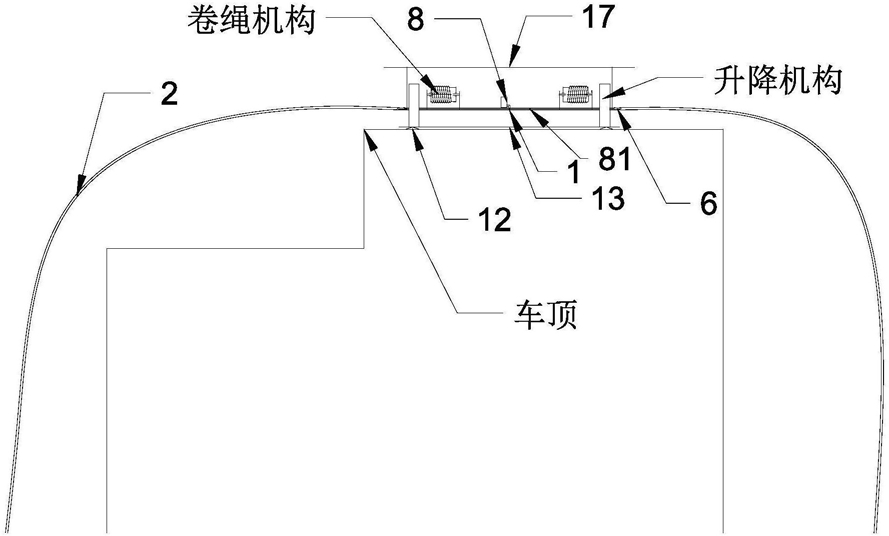

1.一种工程机械用车罩,其特征在于:包括内部设有卷绳机构、充气机构以及罩布的壳体;

该壳体底座底部设有吸附装置,上部设有升降机构,该升降机构上连接有支板,该支板上方设有顶盖;

所述支板固定在罩布中部,且罩布上设有若干由中部向外周延伸的气管和拉绳,该气管与充气机构相接;

所述卷绳机构固定在支板上,包括第一电机、绕线圈和传动装置,其中,第一电机驱动主动齿轮,主动齿轮与第一从动齿轮啮合,第一从动齿轮还与一个或两个第二从动齿轮啮合;

所述第一从动齿轮连接有一个或两个转动轴,每个转动轴上设有至少一个绕线圈,每个绕线圈两端的挡板上均开设有环形槽,且每个绕线圈对应一个传动装置;

所述传动装置包括连接在第二从动齿轮上的丝杠和固定在支板上的支撑杆;

所述丝杠上啮合有螺母,螺母上部还滑动穿过支撑杆,螺母底部通过连接杆与滑块固接;

所述滑块滑动穿设在滑轴上,滑轴两端设有连杆,连杆插在绕线圈两端的环形槽内;

所述拉绳一端穿过支板周围的围栏固定在绕线圈上,另一端固定在罩布边缘。

2.根据权利要求1所述的工程机械用车罩,其特征在于:其中所述滑轴上还设有凹槽,凹槽内放置有磁性块,滑块与滑轴之间的间距小于磁性块的厚度;所述滑块内与滑轴上凹槽相对应的位置设有第二电磁铁。

3.根据权利要求1或2所述的工程机械用车罩,其特征在于:其中所述的转动轴为非磁性材料,其上加工有若干带倒角的圆形销孔,所述绕线圈上加工有圆孔,该圆孔底部固定有第一电磁铁,第一电磁铁上固定有压缩弹簧,压缩弹簧末端固接有铁块,该铁块底部与非磁性圆柱轴销固接,该圆柱轴销的直径不大于销孔的直径。

4.根据权利要求3所述的工程机械用车罩,其特征在于:其中所述圆柱轴销底部带有倒角。

5.根据权利要求1所述的工程机械用车罩,其特征在于:其中所述的支板通过至少两套升降装置设置在底座上方,该升降装置包括第二电机、螺杆以及螺母;所述第二电机固定在底座上,螺母固定在支板上,螺杆与螺母啮合并在第二电机的驱动下传动。

6.根据权利要求5所述的工程机械用车罩,其特征在于:其中所述的底座上还固定有一防转杆,该防转杆穿过螺母,并为螺杆提供支撑。

7.根据权利要求1所述的工程机械用车罩,其特征在于:其中所述的罩布包括内外两层,内层形成封闭气室,气室内沿支板圆周方向设有多个与充气机构相通的气仓,该气仓上设有气门;罩布外层设有多个沿中部向外延伸的拉绳。

8.根据权利要求7所述的工程机械用车罩,其特征在于:其中所述的气室上设有多个排气电磁阀,该排气电磁阀穿出外侧罩布,电磁阀控制线位于内外层罩布之间。

9.根据权利要求1所述的工程机械用车罩,其特征在于:其中每个所述的绕线圈上还设有用于记录绕线圈转动圈数的计数器。

10.根据权利要求1所述的工程机械用车罩,其特征在于:其中所述的拉绳末端还设有小球,支板围栏上的拉绳穿孔处设有压力传感器。
