1.一种自修复微胶囊锂离子电池电极材料的制备方法，其特征在于，所述制备方法包括下列步骤：

1)将液态合金颗粒与正十六烷混合，室温下超声分散，得混合溶液；

2)将尿素、间苯二酚和氯化铵的混合水溶液与聚乙烯马来酸酐共聚物的水溶液混合，搅拌混匀，调节pH，得混合溶液；

3)将步骤2)制备的混合溶液加热保温，向其中加入步骤1)制备的混合溶液，搅拌后，再逐滴滴加甲醛溶液，继续搅拌，包裹了液态合金的胶囊游离在溶剂中，停止加热，过滤，干燥，即获得了液态合金胶囊；

4)将步骤3)制备得到的液态合金胶囊在氩气环境下碳化，得到自修复微胶囊锂离子电池电极材料；

步骤1)中液态合金颗粒与正十六烷的质量比为0.1‑0.5:4‑6；所述液态合金颗粒粒径

100‑500nm；

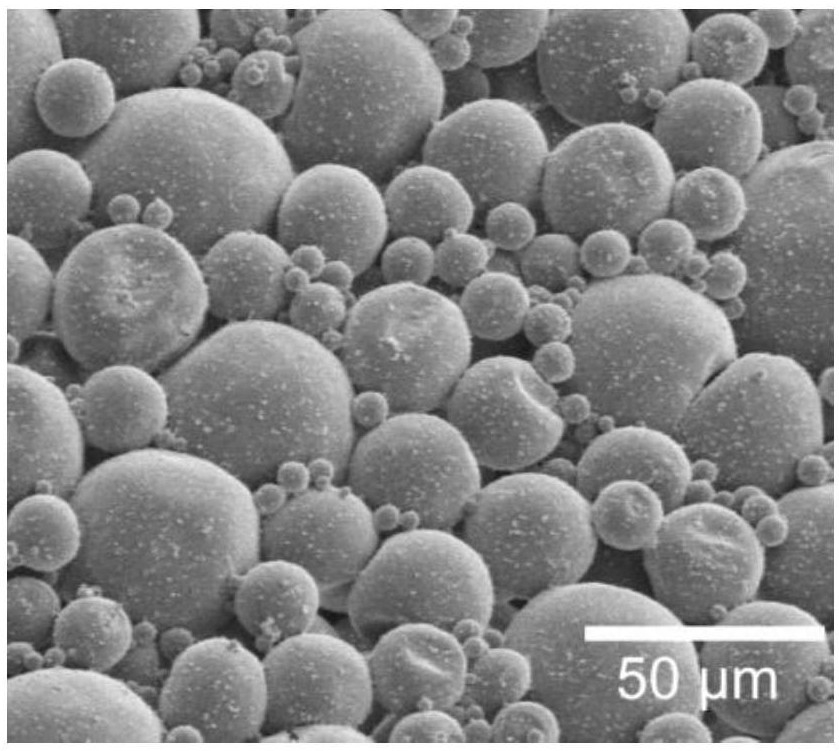

制备得到的自修复微胶囊锂离子电池电极材料，呈圆球状，尺寸为10‑50μm。

2.根据权利要求1所述的制备方法，其特征在于，步骤1)中所述液态合金颗粒为质量比为88:12的镓和锡液态合金颗粒。

3.根据权利要求1所述的制备方法，其特征在于，步骤2)中所述调节pH是指通过三乙醇胺调节pH至3.5。

4.根据权利要求1或3所述的制备方法，其特征在于，步骤2)中尿素、间苯二酚和氯化铵的用量比10:2:1；步骤2)中尿素、间苯二酚和氯化铵的混合水溶液和聚乙烯马来酸酐共聚物的水溶液体积比为2:1。

5.根据权利要求1所述的制备方法，其特征在于，步骤3)中所述加热保温是指恒温水浴加热至40‑60℃，保温。

6.根据权利要求1所述的制备方法，其特征在于，步骤4)中所述碳化是指温度为500‑

700℃条件下炭化5‑10小时。

7.锂离子电池负极，其特征在于，采用权利要求1‑6任一项所述制备方法制备的自修复微胶囊锂离子电池电极材料制成。

8.锂离子电池，其特征在于，使用包括自修复微胶囊锂离子电池电极材料制成的负极制成。
