专利号: 2018109769455
申请人: 深圳市领航致远科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

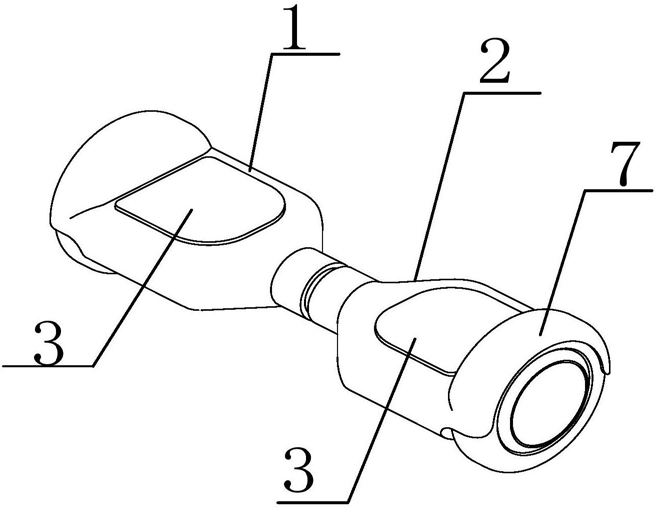

1.一种代步车的边缘垫,其特征在于,所述代步车包括左车体或右车体,所述左车体或右车体包括车体外壳、踏板以及第一边缘垫和第二边缘垫,所述车体外壳包括上车体外壳和下车体外壳,所述上车体外壳镂空,所述踏板设置在上车体外壳的镂空处,所述踏板的形状与上车体外壳镂空处的形状相同,所述踏板突出于上车体外壳的外表面,所述上车体外壳与下车体外壳连接,所述踏板的一侧与第一边缘垫连接,另一侧与第二边缘垫连接,以代步车前进的方向为前后方向,所述踏板在前方向上的宽度小于车体外壳前方向上的宽度,所述第二边缘垫设置在踏板的后方,所述第一边缘垫覆盖踏板前方的上车体外壳,所述第二边缘垫覆盖踏板后方的上车体外壳。

2.如权利要求1所述的一种代步车的边缘垫,其特征在于,所述车体外壳包括一个第一母扣和一个第二母扣,所述第一母扣和第二母扣设置在上车体外壳与下车体外壳的连接处,所述第一母扣设置在左车体或右车体的一侧,所述第二母扣设置在另一侧,所述第一母扣和第二母扣为通孔,所述第一母扣和第二母扣为方形体,所述第一边缘垫包括顶部和底部,所述第一边缘垫的底部与踏板连接,顶部远离踏板,所述第一边缘垫包括一个第一公扣,所述第一公扣设置在第一边缘垫的内侧面,所述第一公扣带勾,所述第一公扣与第一边缘垫一体成型,所述第一公扣在垂直代步车前进的方向上的宽度等于第一母扣在同样方向上的宽度,所述第一公扣与第一母扣配合连接,所述第一公扣通过第一母扣固定在左车体或右车体内,所述第一公扣包括头部和颈部,所述第一公扣的头部为方形体,所述第一公扣的头部与第一母扣连接,所述第一公扣的颈部为方形体,所述第一公扣颈部的一面连接第一边缘垫的顶部,另一面连接第一公扣的头部,所述第一公扣颈部的一面与另一面为相对的两个面,所述第一公扣的颈部垂直第一边缘垫,所述第一公扣的颈部垂直第一公扣的头部,所述第一公扣的颈部设置在第一边缘垫的内侧面,所述第一公扣的头部关于第一公扣的颈部对称,所述第二边缘垫包括顶部和底部,所述第二边缘垫的底部与踏板连接,顶部远离踏板,所述第二边缘垫包括一个第二公扣,所述第二公扣设置在第二边缘垫的内侧面,所述第二公扣带勾,所述第二公扣与第二边缘垫一体成型,所述第二边缘垫的第二公扣在垂直代步车前进的方向上的宽度等于第二母扣在同样方向上的宽度,所述第二公扣与第二母扣配合连接,所述第二公扣通过第二母扣固定在左车体或右车体内,所述第二公扣包括头部和颈部,所述第二公扣的头部为方形体,所述第二公扣的头部与第二母扣连接,所述第二公扣的颈部为方形体,所述第二公扣颈部的一面连接第二边缘垫的顶部,另一面连接第二公扣的头部,所述第二公扣颈部的一面与另一面为相对的两个面,所述第二公扣的颈部垂直第二边缘垫,所述第二公扣的颈部垂直第二公扣的头部,所述第二公扣的头部关于第二公扣的颈部对称,所述第一公扣的头部与第二公扣的头部相对,第一公扣的头部高度为M,所述第一母扣的高度为H,所述M大于H,所述第二公扣的头部高度为N,所述第二母扣的高度为T,所述N大于T。

3.如权利要求2所述的一种代步车的边缘垫,其特征在于,所述第一母扣的高度为H,所述第一公扣颈部的厚度为G,所述H等于G,所述第一公扣与第一母扣为卡扣连接。

4.如权利要求2所述的一种代步车的边缘垫,其特征在于,所述第二母扣的高度为T,所述第二公扣颈部的厚度为S,所述T等于S,所述第二公扣与第二母扣为卡扣连接,所述第一边缘垫的形状、结构与第二边缘垫形状、结构相同,所述第一公扣的形状、结构与第二公扣的结构、形状相同,所述第一公扣的头部与第二公扣的头部在同一方向上的高度、厚度相同,所述第一公扣的颈部与第二公扣的颈部在同一方向上的高度、厚度相同。

5.如权利要求1所述的一种代步车的边缘垫,其特征在于,所述车体外壳包括一个第一母扣和一个第二母扣,所述第一母扣和第二母扣设置在上车体外壳与下车体外壳的连接处,所述第一母扣设置在左车体或右车体的一侧,所述第二母扣设置在左车体或右车体的另一侧,所述第一母扣和第二母扣为通孔,所述第一母扣和第二母扣为方形体,所述第一边缘垫的底部与踏板连接,顶部远离踏板,所述第一边缘垫包括一个第一公扣,所述第一公扣设置在第一边缘垫的内侧面,所述第一公扣为第一边缘垫的顶部上的凸起结构,所述第一公扣带勾,所述第一公扣与第一边缘垫一体成型,所述第一公扣通过第一母扣固定在左车体或右车体内,所述第一公扣与第一母扣配合连接,所述第一边缘垫通过第一公扣与第一母扣的配合连接固定在上车体外壳,所述第二边缘垫包括顶部和底部,所述第二边缘垫的底部与踏板连接,顶部远离踏板,所述第二边缘垫包括一个第二公扣,所述第二公扣设置在第二边缘垫的内侧面,所述第二公扣为第二边缘垫的顶部上的凸起结构,所述第二公扣带勾,所述第二公扣与第二边缘垫一体成型,所述第二公扣通过第二母扣固定在左车体或右车体内,所述第二公扣与第二母扣配合连接,所述第二边缘垫通过第二公扣与第二母扣的配合连接固定在上车体外壳,所述第一公扣的宽度为B,所述第一母扣的宽度为L,所述B等于L,所述第一公扣固定在第一母扣内,所述第二公扣的宽度为D,所述第二母扣的宽度为K,所述D等于K,所述第二公扣固定在第二母扣内。

6.如权利要求1所述的一种代步车的边缘垫,其特征在于,所述车体外壳包括一个第一母扣和一个第二母扣,所述第一母扣和第二母扣设置在上车体外壳与下车体外壳的连接处,所述第一母扣设置在左车体或右车体的一侧,所述第二母扣设置在左车体或右车体的另一侧,所述第一母扣和第二母扣为通孔,所述第一母扣和第二母扣为方形体,所述第一边缘垫的底部与踏板连接,顶部远离踏板,所述第一边缘垫包括第一公扣,所述第一公扣设置在第一边缘垫的内侧面,所述第一公扣为第一边缘垫的顶部上的凸起结构,所述第一公扣带勾,所述第一公扣与第一边缘垫一体成型,所述第一公扣通过第一母扣固定在左车体或右车体内,所述第一公扣与第一母扣配合连接,所述第一边缘垫通过第一公扣与第一母扣的配合连接固定在上车体外壳,所述第二边缘垫包括顶部和底部,所述第二边缘垫的底部与踏板连接,顶部远离踏板,所述第二边缘垫包括一个第二公扣,所述第二公扣设置在第二边缘垫的内侧面,所述第二公扣为第二边缘垫的顶部上的凸起结构,所述第二公扣带勾,所述第二公扣与第二边缘垫一体成型,所述第二公扣通过第二母扣固定在左车体或右车体内,所述第二公扣与第二母扣配合连接,所述第二边缘垫通过第二公扣与第二母扣的配合连接固定在上车体外壳,所述第一边缘垫的宽度为X,所述第一公扣的宽度为B等于第一边缘垫的宽度为X,所述第一边缘垫的顶部通过第一公扣固定在第一母扣内,所述第二公扣的宽度为B,所述第二公扣的宽度D等于第二边缘垫的宽度Y,所述第二边缘垫的顶部通过第二公扣固定在第二母扣内。

7.如权利要求1所述的一种代步车的边缘垫,其特征在于,所述车体外壳包括一个第一母扣和一个第二母扣,所述第一母扣和第二母扣设置在上车体外壳与下车体外壳的连接处,所述第一母扣设置在左车体或右车体的一侧,所述第二母扣设置在左车体或右车体的另一侧,所述第一母扣和第二母扣为通孔,所述第一母扣和第二母扣为方形体,所述第一边缘垫的底部与踏板连接,顶部远离踏板,所述第一边缘垫包括一个第一公扣,所述第一公扣设置在第一边缘垫的内侧面,所述第一公扣为第一边缘垫的顶部上的凸起结构,所述第一公扣带勾,所述第一公扣通过第一母扣固定在左车体或右车体内,所述第一边缘垫通过第一公扣与第一母扣的配合连接固定在上车体外壳,所述第一公扣与第一边缘垫一体成型,所述第二边缘垫包括顶部和底部,所述第二边缘垫的底部与踏板连接,顶部远离踏板,所述第二边缘垫包括一个第二公扣,所述第二公扣设置在第二边缘垫的内侧面,所述第二公扣为第二边缘垫的顶部上的凸起结构,所述第二公扣带勾,所述第二公扣通过第二母扣固定在左车体或右车体内,所述第二边缘垫通过第二公扣与第二母扣的配合连接固定在上车体外壳,所述第二公扣与第二边缘垫一体成型。

8.如权利要求7所述的一种代步车的边缘垫,其特征在于,所述第一边缘垫和第二边缘垫的材质都为软质材料,所述第一公扣与第一母扣配合连接,所述第二公扣与第二母扣配合连接。

9.如权利要求1所述的一种代步车的边缘垫,其特征在于,所述车体外壳包括第一母扣和第二母扣,所述第一母扣和第二母扣为通孔,所述第一母扣和第二母扣为方形体,所述第一母扣的数量为多个,所述一个第一母扣与另一个第一母扣之间不相连,所述五个第一母扣设置在上车体外壳的一侧,所述五个第一母扣在上车体外壳等间距排列,所述第二母扣的数量为多个,所述一个第二母扣与另一个第二母扣之间不相连,所述多个第二母扣设置在上车体外壳的另一侧,所述多个第二母扣在上车体外壳等间距排列,所述第一边缘垫包括顶部和底部,所述第一边缘垫的底部与踏板连接,顶部远离踏板,所述第一边缘垫包括第一公扣,所述第一公扣的数量与第一母扣的数量相等,所述第一公扣设置在第一边缘垫的内侧面,所述第一公扣为第一边缘垫的顶部上的凸起结构,所述凸起结构带勾,所述一个第一公扣与另一个第一公扣之间不相连,在垂直代步车前进的方向上,所述多个第一公扣在第一边缘垫的顶部上等间距排列,所述每个第一公扣的位置与每个第一母扣的位置相对应,所述第一公扣与第一母扣分别一一对应配合连接,所述第二边缘垫包括顶部和底部,所述第二边缘垫的底部与踏板连接,顶部远离踏板,所述第二边缘垫包括第二公扣,所述第二公扣的数量与第二母扣的数量相等,所述第二公扣设置在第二边缘垫的内侧面,所述第二公扣为第二边缘垫的顶部上的凸起结构,所述凸起结构带勾,所述一个第二公扣与另一个第二公扣之间不相连,在垂直代步车前进的方向上,所述多个第二公扣在第二边缘垫的顶部上等间距排列,所述每个第二公扣的位置与每个第二母扣的位置相对应,所述第二公扣与第二母扣分别一一对应配合连接。

10.一种代步车,其特征在于,所述代步车包括左车体或右车体,所述左车体或右车体包括车体外壳、踏板以及如权利要求1至9所述的第一边缘垫和第二边缘垫,所述车体外壳包括上车体外壳和下车体外壳,所述上车体外壳镂空,所述踏板设置在上车体外壳的镂空处,所述踏板的形状与上车体外壳镂空处的形状相同,所述踏板突出于上车体外壳的外表面,所述上车体外壳与下车体外壳连接,所述踏板的一侧与第一边缘垫连接,另一侧与第二边缘垫连接。
