专利号: 2018109771648
申请人: 惠安严创优审科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

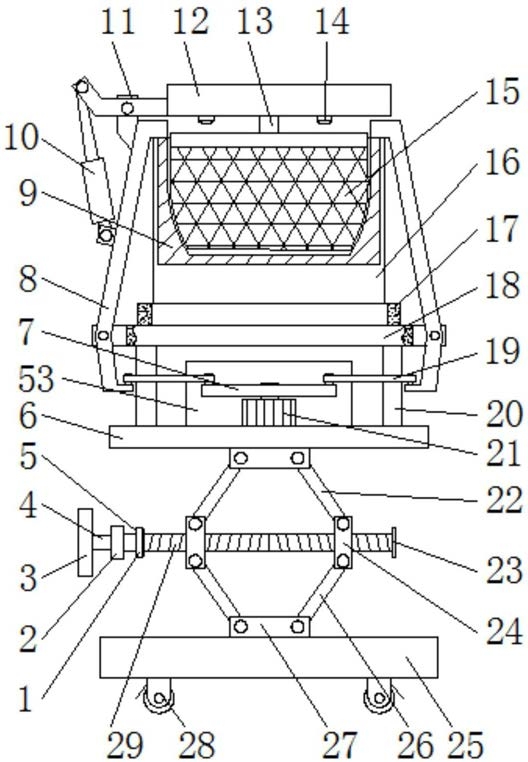

1.一种安全健康的畜牧养殖用喂养食槽,包括两个底板(25),其特征在于,两个所述底板(25)的上表面中部均固定安装有第一固定块(27),所述第一固定块(27)的两侧均通过销轴转动连接有第二伸缩杆(26),所述第二伸缩杆(26)的一端通过销轴转动连接有第二螺纹滑块(24),两个所述第二螺纹滑块(24)的内部共同螺纹连接有第一螺纹杆(29),所述第二螺纹滑块(24)的上表面通过销轴转动连接有第一伸缩杆(22),四个所述第一伸缩杆(22)的一端通过销轴共同连接有移动板(6),所述移动板(6)的上表面两侧均对称固定安装有支撑杆(20),四个所述支撑杆(20)的上端共同连接有支撑板(18),所述支撑板(18)的两侧均转动连接有摆动板(8),所述移动板(6)的上表面中部固定安装有第一电机(21),所述第一电机(21)的输出端连接有转杆(7),所述转杆(7)的两端均通过销轴连接有连杆(19),所述连杆(19)的一端均通过销轴与摆动板(8)转动连接,所述支撑板(18)的上表面中部固定安装有蓄水围板(17),所述支撑板(18)的上表面两侧均固定安装有挡板(16),两个所述挡板(16)之间连接有喂养槽(9),所述喂养槽(9)的一端与挡板(16)转动连接,所述喂养槽(9)的另一端固定连接有旋转轴(49),且旋转轴(49)贯穿挡板(16)连接有第二从动链轮(46),所述支撑板(18)的上表面一侧安装有第四电机(44),所述第四电机(44)的输出端连接有蜗轮蜗杆减速机(43),所述蜗轮蜗杆减速机(43)的输出端连接有第一主动链轮(45),所述第一主动链轮(45)和第二从动链轮(46)之间通过第二链条(48)传动连接,所述支撑板(18)的上表面远离第四电机(44)的一侧安装有第三电机(37),所述第三电机(37)的输出端连接有转动盘(36),所述转动盘(36)的上表面一侧固定安装有推头(34),所述推头(34)的外侧连接有T型移动杆(38),所述T型移动杆(38)的一端贯穿挡板(16)连接有晃动板(40),所述T型移动杆(38)的一侧设有推槽(51),所述推头(34)通过推槽(51)与T型移动杆(38)传动连接,所述晃动板(40)的一侧设有多个高压喷头(41),所述高压喷头(41)外连接有水泵,所述支撑板(18)的下表面安装有排水管(39),且排水管(39)位于蓄水围板(17)的正下方,左侧所述摆动板(8)的一侧中部通过销轴连接有电动推杆(10),左侧所述摆动板(8)的一侧上部固定安装有安装块(11),所述安装块(11)的一侧转动连接有盖板(12),所述电动推杆(10)的输出端与盖板(12)转动连接,所述盖板(12)的一侧设有多个紫外线杀菌灯(14),所述第一电机(21)、电动推杆(10)、第三电机(37)和第四电机(44)之间通过导线连接。

2.根据权利要求1所述的一种安全健康的畜牧养殖用喂养食槽,其特征在于,所述盖板(12)的下表面中部设有滑槽(32),所述盖板(12)的内部两侧分别安装有第二固定块(30)和第二电机(33),所述第二电机(33)输出端连接有第二螺纹杆(31),所述第二螺纹杆(31)的一端与第二固定块(30)转动连接,所述第二螺纹杆(31)的外侧螺纹连接有第一螺纹滑块(13),所述第一螺纹滑块(13)的一侧贯穿滑槽(32)固定连接有刮板(15)。

3.根据权利要求1所述的一种安全健康的畜牧养殖用喂养食槽,其特征在于,所述喂养槽(9)的一侧下部设有排料口(50),所述排料口(50)连接有排料管(42),所述移动板(6)的上表面一侧安装有储料槽(53),所述排料管(42)的一端贯穿支撑板(18)延伸至储料槽(53)的内部。

4.根据权利要求1所述的一种安全健康的畜牧养殖用喂养食槽,其特征在于,所述第一螺纹杆(29)的两端均固定安装有一限位块(23),两个所述第二螺纹滑块(24)同向的一端共同套接有连接杆(2),所述连接杆(2)的中部贯穿有转轴(4),所述转轴(4)的一端固定安装有转板(3),所述转轴(4)的另一端连接有两个第二主动链轮(52),所述第二螺纹滑块(24)的一端均套接有第一从动链轮(5),所述第一从动链轮(5)和第二主动链轮(52)之间通过第一链条(1)传动连接。

5.根据权利要求1所述的一种安全健康的畜牧养殖用喂养食槽,其特征在于,所述底板(25)的下表面两侧均对称安装有移动轮(28),且移动轮(28)为可自锁移动轮。

6.根据权利要求1所述的一种安全健康的畜牧养殖用喂养食槽,其特征在于,所述蜗轮蜗杆减速机(43)和第四电机(44)的外侧安装有第二防护罩(47),所述第三电机(37)的外侧安装有第一防护罩(35),且第一防护罩(35)和第二防护罩(47)均与支撑板(18)固定连接。
