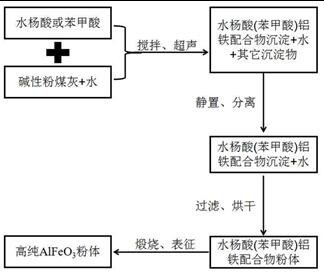

1.一种从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：包括以下步骤：（1）将水杨酸固体加入到粉煤灰-水体系中，搅拌、超声反应后静置，并将悬浮于上层的紫红色配合物分离出来，经多次洗涤和烘干处理后得到干燥的水杨酸铝铁配合物粉体；

（2）将装有步骤（1）所述的水杨酸铝铁配合物粉体的干锅放置于马弗炉中，在空气中煅烧后，即可获得AlFeO3粉体。

2.根据权利要求1所述的从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：步骤（1）中所述水杨酸固体质量为0.5-5g。

3.根据权利要求1所述的从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：步骤（1）中所述粉煤灰-水体系中的粉煤灰质量为5-20g，水的体积为100-200mL。

4.根据权利要求1所述的从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：步骤（1）中所述搅拌速度为100-200分钟/转，搅拌时间为1-10分钟。

5.根据权利要求1所述的从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：步骤（1）中所述超声处理时间为1-5分钟。

6.根据权利要求1所述的从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：步骤（1）中所述多次洗涤后的洗涤液pH为7。

7.根据权利要求1所述的从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：步骤（1）中所述烘干温度为70-100℃，烘干时间为20-60分钟。

8.根据权利要求1所述的从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：步骤（2）中所述放置于干锅中的水杨酸铝铁配合物粉体质量为1-5g。

9.根据权利要求1所述的从粉煤灰中提取高纯AlFeO3粉体的方法，其特征在于：步骤（2）中所述煅烧的温度为600℃-1000℃，煅烧时间为1-6h。
