专利号: 2018109793365
申请人: 嘉兴华竹电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

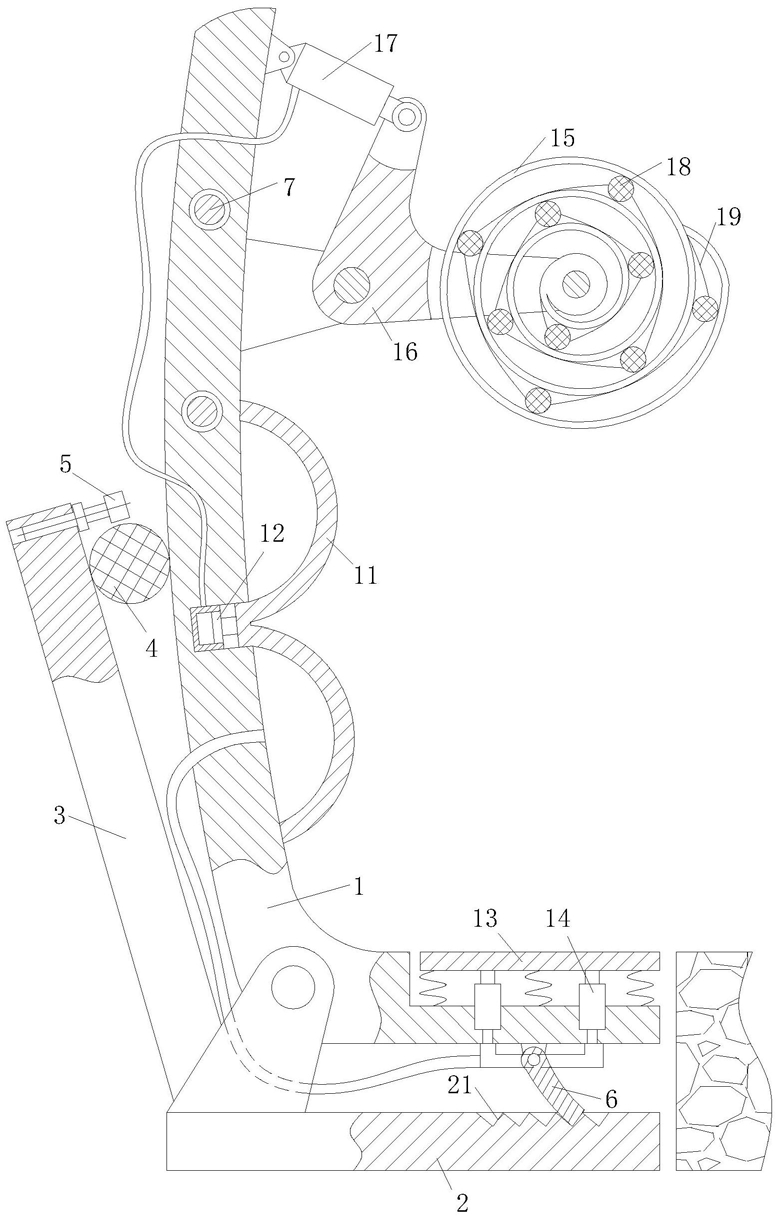

1.一种高速公路防撞护栏,其特征在于:包括立板(1)、底板(2)、阻挡板(3)、减震条(4)、活动销钉(5)、止动弧形板(6),所述立板(1)为L型板,立板(1)的拐角处铰接在底板(2)的左端,立板(1)的右端与公路的底面的高度平齐,立板(1)的下方设有止动弧形板(6);所述止动弧形板(6)的上端铰接在立板(1)的底面上,止动弧形板(6)的铰接处设有扭簧;所述底板(2)的上表面上设置一组V型槽(21),止动弧形板(6)的下端抵在底板(2)上的V型槽(21)内;所述立板(1)的左侧设有阻挡板(3);所述阻挡板(3)下端固定连接在底板(2)的左端,阻挡板(3)设置成相对于立板(1)有5°-15°的倾斜角度,阻挡板(3)与立板(1)之间设有减震条(4),阻挡板(3)的上端的安装孔内设有活动销钉(5);所述活动销钉(5)与阻挡板(3)上的安装孔间隙配合,活动销钉(5)上通过螺纹连接着螺母。

2.根据权利要求1所述的一种高速公路防撞护栏,其特征在于:所述立板(1)的右侧面上设有弧形弹片(11);所述弧形弹片(11)的上、下两端固定连接在立板(1)右侧表面,弧形弹片(11)与立板(1)组成密闭空间,弧形弹片(11)的中部滑动安装在立板(1)右侧表面的滑槽内,立板(1)上的滑槽内设有伸缩缸(12),弧形弹片(11)的中部与伸缩缸(12)的缸杆端头固定连接;所述伸缩缸(12)的缸体固定连接在立板(1)上的滑槽内。

3.根据权利要求2所述的一种高速公路防撞护栏,其特征在于:所述立板(1)右端的上表面上设置台阶面,台阶面上设有支撑板(13);所述支撑板(13)下方通过一组弹簧与立板(1)的台阶面连接,支撑板(13)的下方设有一组一号伸缩气缸(14);所述一号伸缩气缸(14)的缸杆端头与支撑板(13)连接,一号伸缩气缸(14)的缸体固定连接在立板(1)台阶面上的安装孔内;所述弧形弹片(11)与立板(1)形成的密闭空间通过气管与一号伸缩气缸(14)下端的进气口连接。

4.根据权利要求3所述的一种高速公路防撞护栏,其特征在于:所述弧形弹片(11)的上方设有防撞滚轮(15);所述防撞滚轮(15)通过转轴连接在摆动支架(16)一端;所述摆动支架(16)的中部铰接在立板(1)的右侧表面上,摆动支架(16)的另一端与二号伸缩气缸(17)的缸杆端头铰接;所述二号伸缩气缸(17)的缸体铰接在立板(1)的右侧表面上,二号伸缩气缸(17)缸体底端的进气口与伸缩缸(12)缸体底端的进气口通过气管连通。

5.根据权利要求4所述的一种高速公路防撞护栏,其特征在于:所述防撞滚轮(15)为螺旋状的弹性板制成,螺旋状的弹性板最外圈的端头固定连接在相邻内层的螺圈上。

6.根据权利要求5所述的一种高速公路防撞护栏,其特征在于:所述防撞滚轮(15)的螺旋状的弹性板的相邻螺圈之间设有减振球(18);所述减振球(18)为橡胶材质,减振球(18)通过弹性绳(19)串联后固定连接在防撞滚轮(15)的螺旋状的弹性板的螺圈之间。

7.根据权利要求6所述的一种高速公路防撞护栏,其特征在于:所述立板(1)上端设置一组通孔,通孔内设有钢丝绳(7);所述钢丝绳(7)将相邻的立板(1)串联起来。
