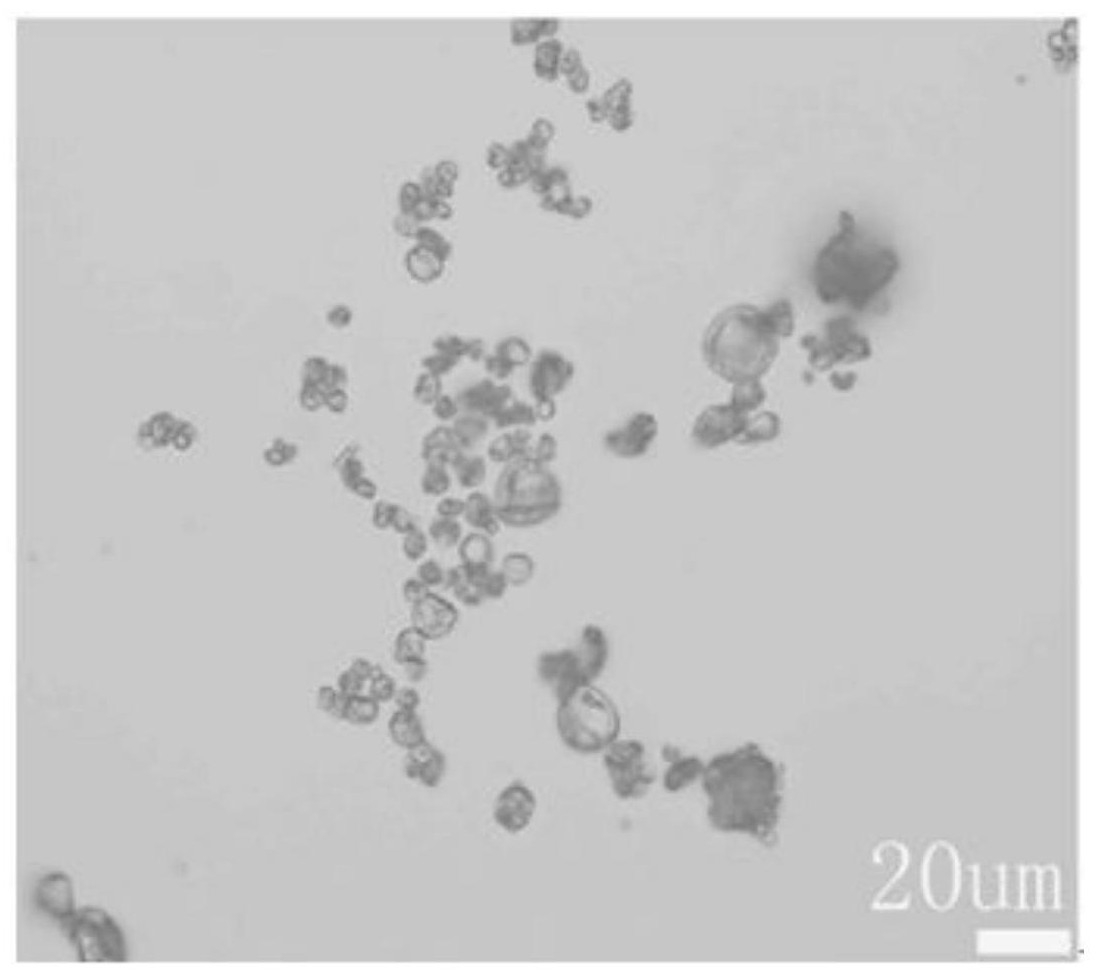

1.一种聚乙二醇/乙基纤维素相变微胶囊，其特征在于，相变微胶囊的芯材为聚乙二醇，壁材为乙基纤维素，直径为2～10μm，相变热为95-135J/g。

2.根据权利要求1所述的聚乙二醇/乙基纤维素相变微胶囊，其特征在于，所述的聚乙二醇的分子量为800～20000。

3.根据权利要求1或2所述的聚乙二醇/乙基纤维素相变微胶囊，其特征在于，所述的聚乙二醇的分子量为2000。

4.一种权利要求1或2所述的聚乙二醇/乙基纤维素相变微胶囊的制备方法，其特征在于，以二氯甲烷为溶剂，将聚乙二醇和乙基纤维素溶解，通过喷雾干燥制得聚乙二醇/乙基纤维素相变微胶囊。

5.根据权利要求4所述的聚乙二醇/乙基纤维素相变微胶囊的制备方法，其特征在于，包括以下步骤：

1)将乙基纤维素和聚乙二醇加入到二氯甲烷中，在常温下搅拌溶解，得到透明均一的溶液；

2)将步骤1)中的溶液以1.4～5.4mL/min的速度通过蠕动泵输送进入喷雾干燥装置，经喷雾干燥后，得到聚乙二醇/乙基纤维素相变微胶囊。

6.根据权利要求5所述的聚乙二醇/乙基纤维素相变微胶囊的制备方法，其特征在于：所述的乙基纤维素与聚乙二醇的质量比为1∶3～1∶5。

7.根据权利要求5所述的聚乙二醇/乙基纤维素相变微胶囊的制备方法，其特征在于：步骤2)中，设置喷雾干燥的出口温度为60～100℃，压缩空气压力为0.14～0.20MPa，空气流速20～40m3/h。

8.根据权利要求5所述的聚乙二醇/乙基纤维素相变微胶囊的制备方法，其特征在于：所述的聚乙二醇的分子量为800～20000。

9.权利要求1或2所述的聚乙二醇/乙基纤维素相变微胶囊在制备相变材料中的应用。
