1.一种分子印迹聚合物的制备方法，其特征在于，包括以下步骤：(1)将结构式如式(Ⅰ)所示的荧光功能单体溶于致孔剂中，再加入模板分子2,4,6-三氯苯酚进行预聚合，然后加入交联剂N,N-亚甲基双丙烯酰胺，在引发剂偶氮二异丁腈的作用下发生聚合反应，得到聚合物；

(2)将聚合物置于乙醇中洗脱除去模板分子，得到所述的分子印迹聚合物；

步骤(1)中，荧光功能单体、2,4,6-三氯苯酚、N,N-亚甲基双丙烯酰胺的摩尔比为3～6:

1:10～30；

所述致孔剂为甲醇、乙腈、2-甲氧基乙醇、四氢呋喃、二氯甲烷、N,N-二甲基甲酰胺、氯仿或甲苯；

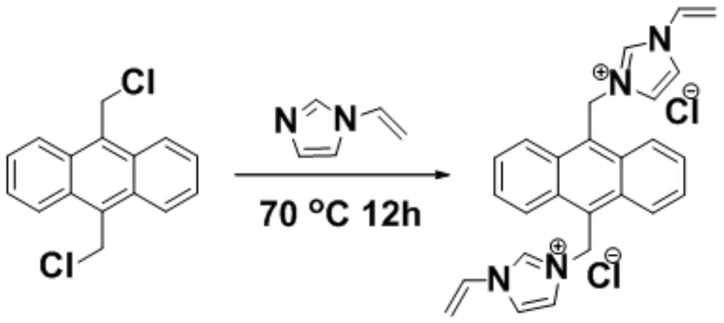

2.如权利要求1所述的制备方法，其特征在于，所述的荧光功能单体的制备方法，包括：将9,10-双氯甲基蒽与1-乙烯基咪唑溶于无水乙腈中，加热回流制得所述的荧光功能单体；

9,10-双氯甲基蒽与1-乙烯基咪唑的摩尔比为1:2～4；

所述的加热温度为60-80℃，回流10-24h。

3.如权利要求1所述的制备方法，其特征在于，所述聚合反应的条件为：在氮气气氛保护下加热至60-80℃，恒温反应10-15h。

4.一种由权利要求1-3任一项所述的制备方法制得的分子印迹聚合物。

5.一种利用如权利要求4所述的分子印迹聚合物制成的荧光传感器。
