专利号: 2018109837556
申请人: 安徽硕日光电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

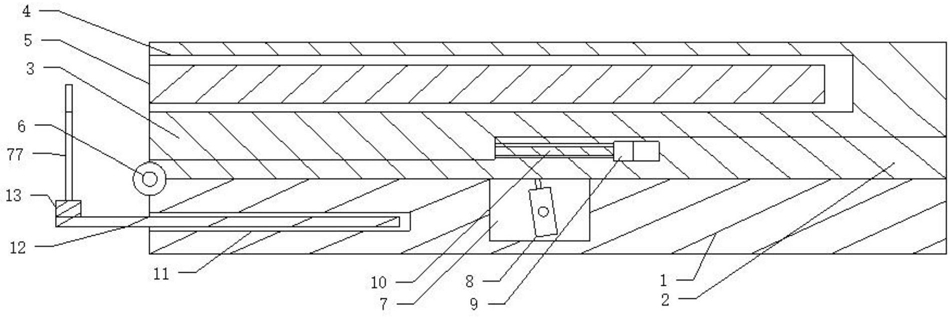

1.一种电力电线杆自卸运输车,包括有一车厢体,所述车厢体上通过一铰链连接有一转动的第一厢体,所述车厢体上还设有一厢体槽,所述厢体槽内设有一顶压所述第一厢体的液压推杆,其特征在于:所述第一厢体上还设有一滑动的第二厢体,所述第二厢体上设有一线杆筒,所述线杆筒内设有一电线杆,所述线杆筒内包括有至少4圈设在所述第二厢体内的第一内腔,所述线杆筒内还包括有在所述第一内腔内滑动的第五支撑轴,所述第五支撑轴上分别连接有一在所述第一内腔内滑动的顶压块,所述第一内腔内分别设有一弹压所述顶压块的第一气环,每相邻两个所述第五支撑轴之间分别设有一转动的第三转轴,所述第三转轴上分别连接有一与所述电线杆相对应的第二转轮,所述第二厢体内还设有一与所述第一内腔相对应的第二内腔,所述第二内腔内分别设有一转动的第二锥齿轮,所述第二厢体内还分别设有一与所述第二内腔相对应连通的第二厢体内孔,所述第二厢体内孔内分别设有一转动的第四转轴,所述第四转轴上分别连接一与所述第二锥齿轮相对应啮合连接的第一锥齿轮,每相邻两个所述第三转轴之间分别通过一连接转动轴相对应转动连接,所述第四转轴带动所述第三转轴相对应连接,所述第二厢体内还设有一与所述第一气环相对应连通的第一气管,每两圈所述第二转轮之间分别设有一与所述电线杆相对应夹紧连接的第二气环,所述车厢体上还设有一滑动的第一支撑轴,所述第一支撑轴上设有一转动的支撑环,所述支撑环与所述线杆筒相对应;

每圈所述第一内腔分别设有八个,并且每两个所述第五支撑轴构成一对,且所述第二转轮设有四个且呈十字形设置,所述第五支撑轴上分别设有一滚动轴承,所述第三转轴在所述滚动轴承内转动,所述连接转动轴包括有对应连接在每相邻两个所述第三转轴端部的第一万向节,所述连接转动轴还包括有每相邻两个所述第一万向节上对应连接的第五转轴,所述连接转动轴还包括有每相邻两个所述第五转轴上连接的第二万向节,所述连接转动轴还包括有一第六转轴,所述第六转轴分别与相邻两个所述第二万向节相对应连接,所述第六转轴包括有两个第八转轴和一第九转轴,两个所述第八转轴上分别设有一呈方形连接腔,所述第九转轴在两个所述连接腔内滑动;

所述第二厢体上还分别设有一与所述连接转动轴相对应的第三内腔,所述第三内腔内分别设有一滑动的支撑滑轴,所述第三内腔内分别设有一弹压所述支撑滑轴的第一弹簧,所述支撑滑轴上分别连接有一连接支撑头,所述连接支撑头两端分别连接有一第二支撑架,所述第二支撑架上分别设有一转孔,两个所述第八转轴上分别设有一与所述转孔相对应的第二转槽,所述第八转轴分别在所述转孔内滑动,两个所述第二支撑架之间包括有一连接在所述连接支撑头上的第一支撑架,所述第一支撑架上分别设有一转孔,所述第九转轴上分别设有一与所述转孔相对应的第一转槽,所述第九转轴分别在所述转孔内转动;

第二厢体内设有一第二电机驱动的第七转轴,所述第二锥齿轮分别对应连接在所述第七转轴上,所述第四转轴与所述第三转轴之间分别通过一第三万向节对应连接。

2.根据权利要求1所述一种电力电线杆自卸运输车,其特征在于:所述第一万向节包括有一第一连接轴和一第二连接轴以及一第三连接轴,所述第一连接轴与所述第二连接轴上分别设有一呈凹形的连接槽,两个所述连接槽呈交叉状设置,两个所述连接槽内分别包括有一连接在所述第一连接轴和第二连接轴上的第十转轴,所述第三连接轴两端分别在所述第十转轴上转动。
