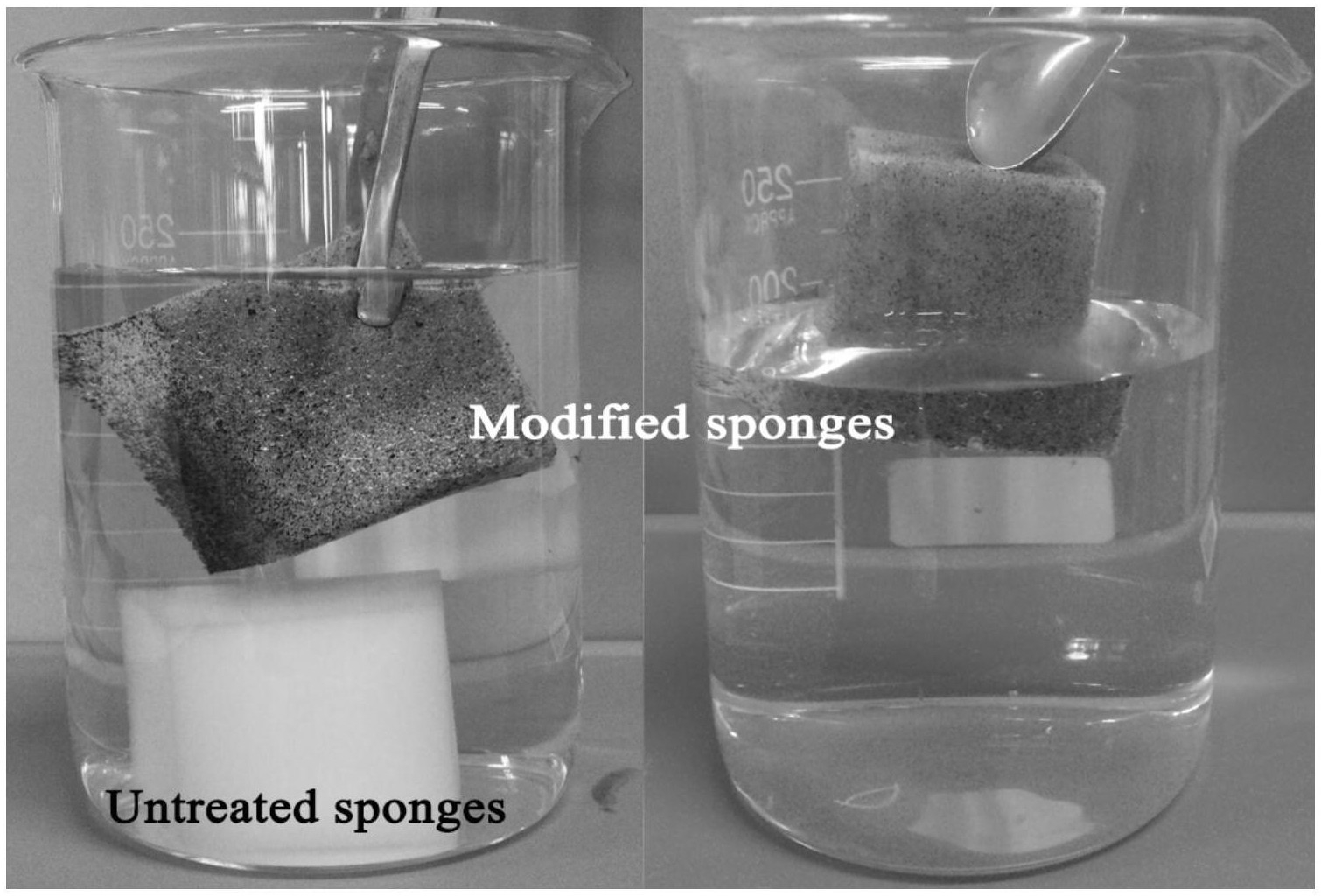

1.一种石墨烯/氯化聚丙烯改性的三聚氰胺泡沫吸油材料，其特征在于：所述氯化聚丙烯包覆在石墨烯纳米片表面，并连同石墨烯纳米片一起吸附在三聚氰胺泡沫骨架上形成微米和/或纳米级的凸起；所改性的三聚氰胺泡沫吸油材料的水接触角大于140°。

2.如权利要求1所述的石墨烯/氯化聚丙烯改性的三聚氰胺泡沫吸油材料的制备方法，其特征在于：所述方法包括以下步骤：

(1)将氯化聚丙烯在室温下溶于甲苯或二甲苯中制备氯化聚丙烯溶液；

(2)在步骤(1)得到氯化聚丙烯溶液中加入石墨烯纳米片，经超声波分散得到稳定分散的石墨烯/氯化聚丙烯分散液；

(3)将三聚氰胺泡沫浸入步骤(2)得到的分散液中，用超声波分散15～60分钟后，将三聚氰胺泡沫取出，烘干，得到改性三聚氰胺泡沫吸油材料。

3.根据权利要求2所述的石墨烯/氯化聚丙烯改性的三聚氰胺泡沫吸油材料的制备方法，其特征在于：步骤(1)中所述的氯化聚丙烯占甲苯或二甲苯的质量百分比为1～3％，步骤(2)中石墨烯占甲苯或二甲苯的质量百分比为0.1～0.5％。

4.根据权利要求2所述的石墨烯/氯化聚丙烯改性的三聚氰胺泡沫吸油材料的制备方法，其特征在于：步骤(2)中超声时间为15～45分钟。

5.根据权利要求2所述的石墨烯/氯化聚丙烯改性的三聚氰胺泡沫吸油材料的制备方法，其特征在于：步骤(3)中三聚氰胺泡沫在分散液中的超声时间为30～60分钟。
