1.一种室温光诱导甲醇燃料电池，其特征在于：工作电极为基于FTO导电玻璃的棕色TiO2微球薄膜电极，直接利用太阳光照激发电极诱导甲醇的阳极氧化反应。

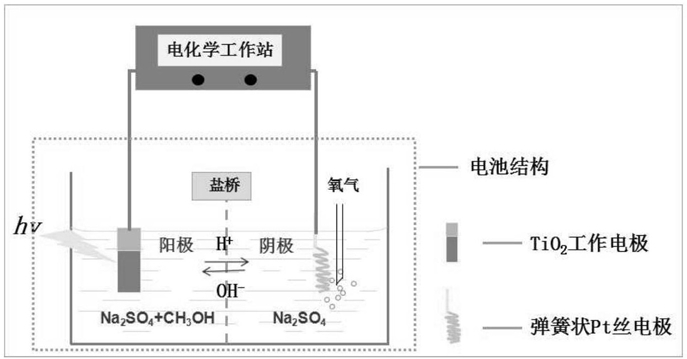

2.根据权利要求1所述的一种室温光诱导甲醇燃料电池，其特征在于：弹簧式Pt丝电极作为对电极，Ag/AgCl作为参比电极，通过盐桥连接电极。

3.根据权利要求1或2所述的一种室温光诱导甲醇燃料电池，其特征在于：所述的基于FTO导电玻璃的棕色TiO2微球薄膜电极的制备方法包括如下步骤：

1)室温搅拌下，于乙二醇中加入钛酸四丁酯，同时通入N2将体系中的空气排出，然后密封搅拌3-4h后，将混合液快速倒入丙酮和蒸馏水的混合溶液中，搅拌20-30min，静置，离心，用丙酮和无水乙醇清洗，干燥得到白色固体；

2)取干燥后的白色固体样品，加蒸馏水后，转移至高压反应釜中，180℃下水热反应4h，自然冷却至室温，用水和无水乙醇清洗，离心并干燥，得到TiO2白色固体粉末；

3)取TiO2白色固体粉末溶于适量乙醇中，并用涂膜法涂覆于FTO导电玻璃上，将涂覆有TiO2微球薄膜的FTO导电玻璃放入真空干燥箱中，190℃高温处理6h，得到基于FTO导电玻璃的棕色TiO2微球薄膜电极。

4.根据权利要求3所述的一种室温光诱导甲醇燃料电池，其特征在于：按体积比，乙二醇：钛酸四丁酯＝100:40。

5.根据权利要求3所述的一种室温光诱导甲醇燃料电池，其特征在于：按体积比，丙酮:蒸馏水＝100:4。

6.根据权利要求3所述的一种室温光诱导甲醇燃料电池，其特征在于：所述的FTO导电玻璃是由氟掺杂二氧化锡的导电玻璃，其方阻是15-25欧姆。
