专利号: 2018109856788
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

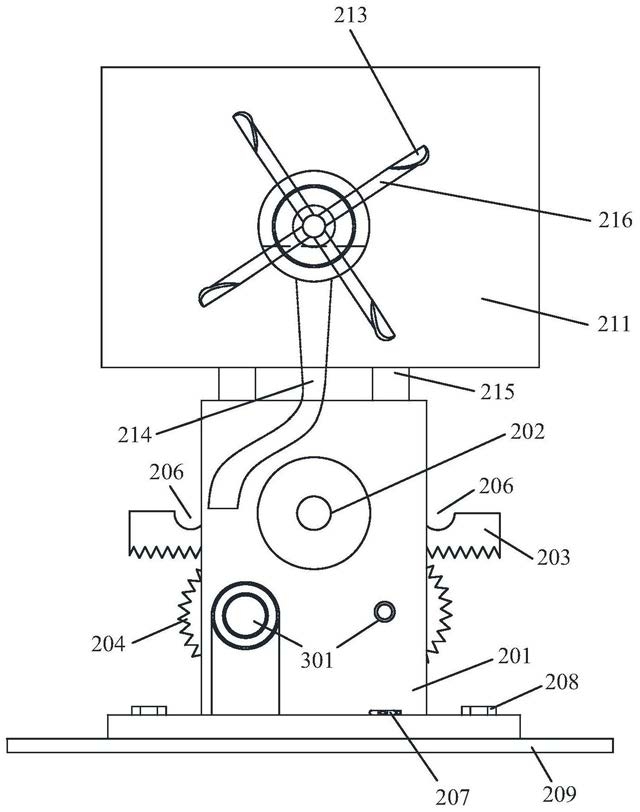

1.一种混凝土单颗粒骨料给料喷射器,其特征在于:混凝土单颗粒骨料给料喷射器包括粒子喷射器和给料装置;粒子喷射器包括喷射器支架和设置于喷射器支架上的第一驱动装置、装料板、喷射管和行程开关,第一驱动装置驱动装料板直线往复运动,装料板的上表面等间距开设有多个料槽,喷射管的一端连接有高压气源,喷射管的另一端与料槽位于同一水平位置,装料板的两端设置行程开关,喷射器支架的两端设置与行程开关感应的电磁线圈,行程开关信号连接第一步进电机的控制端;给料装置包括料斗、第二驱动装置、搅拌轴、进料管、进料勺和出料管,料斗设置于喷射器支架上,第二驱动装置驱动搅拌轴旋转,搅拌轴的径向等间距设置多个进料管,进料管的一端设置进料勺,进料勺位于料斗内的空间,料斗内设置有倾斜布置的转运槽,进料管的另一端位于转运槽的上方,转运槽的下方连接出料管的一端,出料管的另一端位于料槽直线往复运动位置的上方。

2.根据权利要求1所述的混凝土单颗粒骨料给料喷射器,其特征在于:第一驱动装置包括第一步进电机和齿轮,所述装料板的下表面设置有与齿轮啮合的齿条,第一步进电机经齿轮、齿条驱动装料板直线往复运动。

3.根据权利要求1所述的混凝土单颗粒骨料给料喷射器,其特征在于:第一步进电机的控制端为计算机。

4.根据权利要求1所述的混凝土单颗粒骨料给料喷射器,其特征在于:第二驱动装置为第二步进电机,料斗的一侧设置第二步进电机,第二步进电机的输出轴同轴连接搅拌轴以驱动搅拌轴旋转。

5.根据权利要求1所述的混凝土单颗粒骨料给料喷射器,其特征在于:所述高压气源为空气压缩机。

6.根据权利要求1所述的混凝土单颗粒骨料给料喷射器,其特征在于:喷射器支架上经料斗支架装配料斗。

7.根据权利要求1所述的混凝土单颗粒骨料给料喷射器,其特征在于:混凝土单颗粒骨料给料喷射器还包括底座,喷射器支架经水平校准螺丝连接于底座,喷射器支架上设置有两个相互垂直的水平调整尺。
