专利号: 2018109856951
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

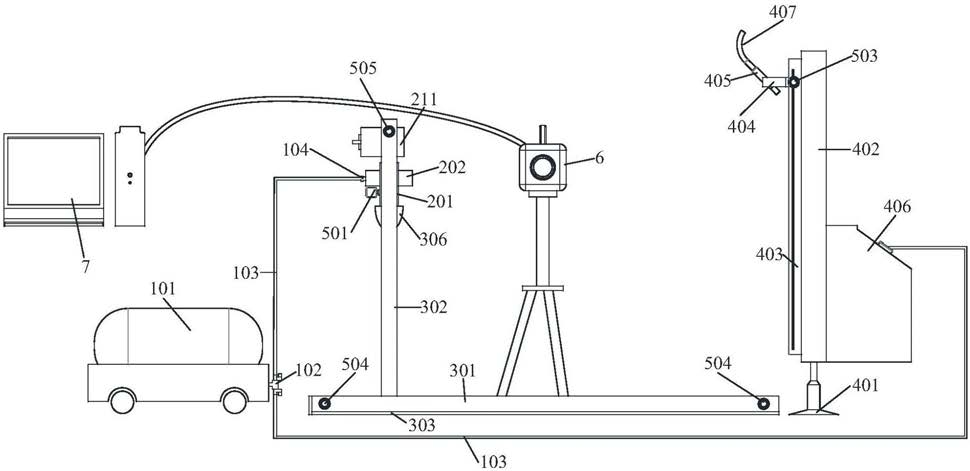

1.一种湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台包括试验台架、粒子喷射器、给料装置、受喷装置、空气压缩机、高速摄像机和计算机;试验台架包括水平支架、竖直支架和支撑杆,水平支架上沿前后方向布置有水平轨道,竖直支架的下端滑动连接水平轨道,竖直支架上沿竖直方向布置有竖直轨道,支撑杆滑动连接竖直轨道,支撑杆上滑动连接有支撑滑块,支撑滑块上设置有旋转块,旋转块可相对于支撑滑块上下摆动;粒子喷射器包括设置于旋转块上的喷射器支架和设置于喷射器支架上的第一步进电机、齿轮、装料齿条、喷射管和行程开关,第一步进电机经齿轮驱动装料齿条直线往复运动,装料齿条的上表面等间距开设有多个料槽,喷射管的喷射端的中心处与料槽位于同一水平位置,装料齿条的两端设置行程开关,喷射器支架的两端设置与行程开关感应的电磁线圈,行程开关信号连接第一步进电机的控制端;给料装置包括料斗、第二步进电机、搅拌轴、进料管、进料勺和出料管,料斗设置于喷射器支架上,料斗的一侧设置第二步进电机,第二步进电机的输出轴同轴连接搅拌轴,搅拌轴的径向等间距设置多个进料管,进料管的一端设置进料勺,进料勺位于料斗内的空间,进料管的另一端均连通出料管的一端,出料管的另一端位于料槽直线往复运动位置的上方;受喷装置包括底座、受喷框架和受喷面板,底座上设置受喷框架,受喷框架上设置受喷面板;

空气压缩机的输出端的一路风管经管接头连接喷射管;高速摄像机设置于试验台架的外侧,高速摄像机朝向单颗粒骨料的喷射方向以及单颗粒骨料喷射到受喷面板的回弹方向;

计算机信号连接高速摄像机。

2.根据权利要求1所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:受喷装置还包括密闭水箱、竖直导轨、水管支撑杆、水管和喷嘴,空气压缩机的输出端的另一路风管连接密闭水箱,受喷框架的两侧布置竖直导轨,水管支撑杆的两端滑动连接竖直导轨,水管支撑杆上布置多个水管,水管的一端经管路连接密闭水箱,水管的另一端设置喷嘴且水管的另一端朝向受喷面板。

3.根据权利要求2所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:竖直导轨为竖直齿条,水管支撑杆的两端均设置有第三步进电机,第三步进电机经齿轮啮合竖直齿条。

4.根据权利要求3所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:计算机信号连接第三步进电机。

5.根据权利要求2所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:空气压缩机的输出端经电磁换向阀分别连接一路风管和另一路风管。

6.根据权利要求1所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:计算机分别信号连接第一步进电机和第二步进电机。

7.根据权利要求1所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:水平支架上于水平轨道的两端分别设置有第四步进电机,第四步进电机的输出轴连接有线轮,线轮上缠绕有线缆,线缆的末端连接竖直支架的下端。

8.根据权利要求7所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:计算机信号连接第四步进电机。

9.根据权利要求1所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:竖直支架上于竖直轨道的上端设置有第五步进电机,第五步进电机的输出轴连接有线轮,线轮上缠绕有线缆,线缆的末端连接支撑杆。

10.根据权利要求9所述的湿式混凝土喷射单颗粒骨料回弹与粘附机理试验平台,其特征在于:计算机信号连接第五步进电机。
