专利号: 2018109858834
申请人: 向荣集团有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

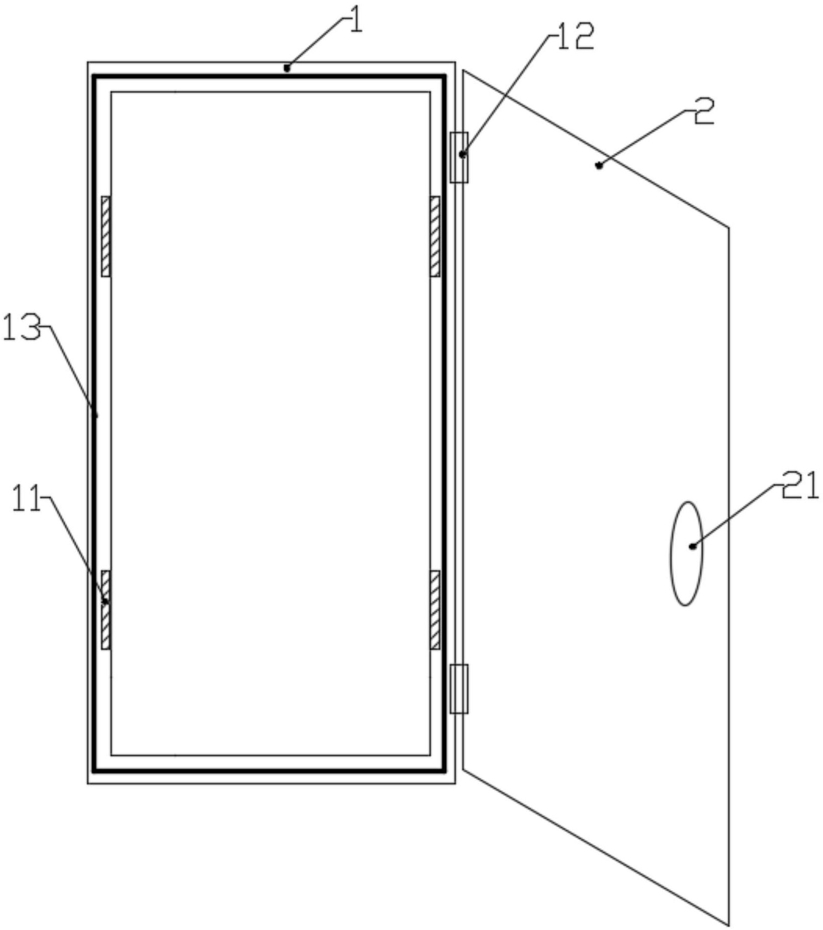

1.一种密封型双柜门开关柜,包括门框(1)、外门(2)及内门(3),所述门框(1)设有折页(12),所述折页(12)连接外门(2)的侧边缘,其特征在于:所述门框(1)边沿设有挂槽(11)及密封条(13),所述内门(3)内表面设有用于连接挂槽(11)的挂钩(31),内门(3)外表面设有挂孔(32),所述外门(2)设有滑槽(22),所述滑槽(22)内设有竖向滑板(5)及用于驱动竖向滑板(5)竖向滑动的竖向滑板驱动装置;

所述竖向滑板(5)连接挂销(4)及中间销(51),所述挂销(4)端部设有球头(41);

所述滑槽(22)设有滑槽钉(221);所述竖向滑板驱动装置是横向滑板(6),所述横向滑板(6)设有两个腰形孔(61)及处于两个腰形孔(61)之间的中间斜槽(62),所述腰形孔(61)连接滑槽钉(221),所述中间斜槽(62)连接中间销(51),所述挂孔(32)包括下端孔及上端孔,所述下端孔的宽度大于球头(41)的直径,所述上端孔的宽度小于球头(41)的直径。

2.根据权利要求1所述的一种密封型双柜门开关柜,其特征在于:所述挂槽(11)与挂钩(31)的数量均有四个。

3.根据权利要求1所述的一种密封型双柜门开关柜,其特征在于:所述挂钩(31)的横向宽度小于挂槽(11)的深度。

4.根据权利要求1所述的一种密封型双柜门开关柜,其特征在于:所述中间斜槽(62)的上端还设有用于连接中间销(51)的凹陷部(621)。

5.根据权利要求1所述的一种密封型双柜门开关柜,其特征在于:所述挂槽(11)设置于密封条(13)的内部。

6.根据权利要求1所述的一种密封型双柜门开关柜,其特征在于:所述横向滑板(6)的端部连接拉杆(63),所述拉杆(63)连接外门(2)的折页(12)对端。

7.根据权利要求6所述的一种密封型双柜门开关柜,其特征在于:所述拉杆(63)的端部还设有拉环(631)。
