专利号: 2018109877799
申请人: 湖北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

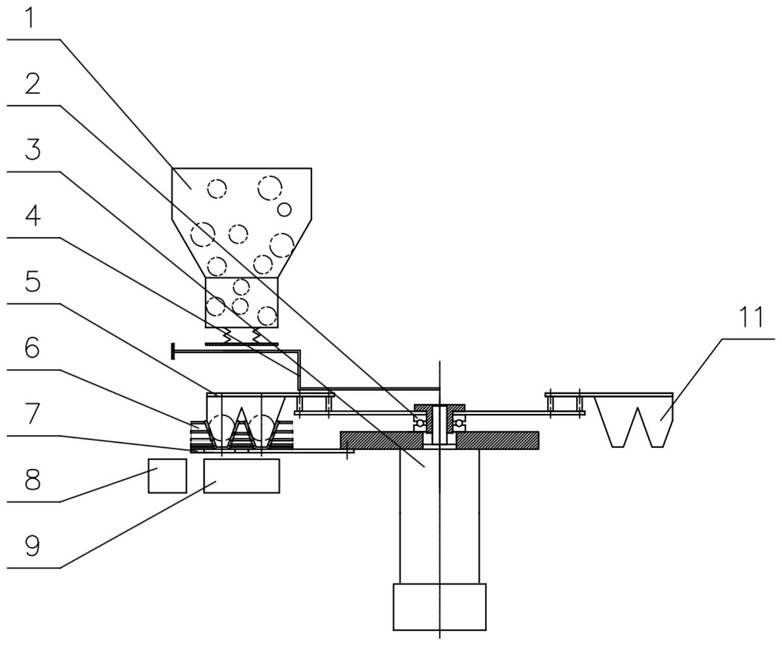

1.一种多通道盘式球形果实分级机,其特征在于,包括:

装载并输送果实的振动料斗(1);

拔盘(5),其位于振动料斗(1)下方且可转动,边缘上开有多个供从振动料斗(1)输出来的果实通过的槽(10),其中至少两个相邻槽(10)之间设有拔片(11);

分级通道(6),其具有多段不同分级间隙的弧形槽(12)以对从拔盘(5)边缘上的槽(10)内掉落的果实进行分级,拔片(11)伸入弧形槽(12)内;

底盘(7),分级通道(6)固定在底盘(7)上,底盘(7)上正对弧形槽(12)的位置具有供从弧形槽(12)掉落的果实通过的弧形孔,底盘(7)上靠近分级通道(6)末端的位置具有供不能从弧形槽(12)掉落的果实通过的另一弧形孔;以及组合料斗(9),其位于底盘(7)下方接纳从弧形孔通过的果实,组合料斗(9)具有多个腔室,每个腔室正对底盘(7)上的弧形孔。

2.根据权利要求1所述的多通道盘式球形果实分级机,其特征在于,底盘(7)为圆形结构,沿径向方向布置多条分级通道(6)。

3.根据权利要求1所述的多通道盘式球形果实分级机,其特征在于,拔盘(5)上方设有弧形结构的挡板(4),挡板(4)起始端位于靠近振动料斗(1)出口的槽(10)的内面(10a),末端越过拔盘(5)边缘。

4.根据权利要求1或3所述的多通道盘式球形果实分级机,其特征在于,拔盘(5)边缘上的槽(10)为腰型槽。

5.根据权利要求3所述的多通道盘式球形果实分级机,其特征在于,底盘(7)边缘外下方设有接纳由挡板(4)拔离拔盘(5)的果实的大球料斗(8)。

6.根据权利要求1所述的多通道盘式球形果实分级机,其特征在于,分级通道(6)上的弧形槽(12)为V-型。

7.根据权利要求6所述的多通道盘式球形果实分级机,其特征在于,拔片(11)为V-型。
