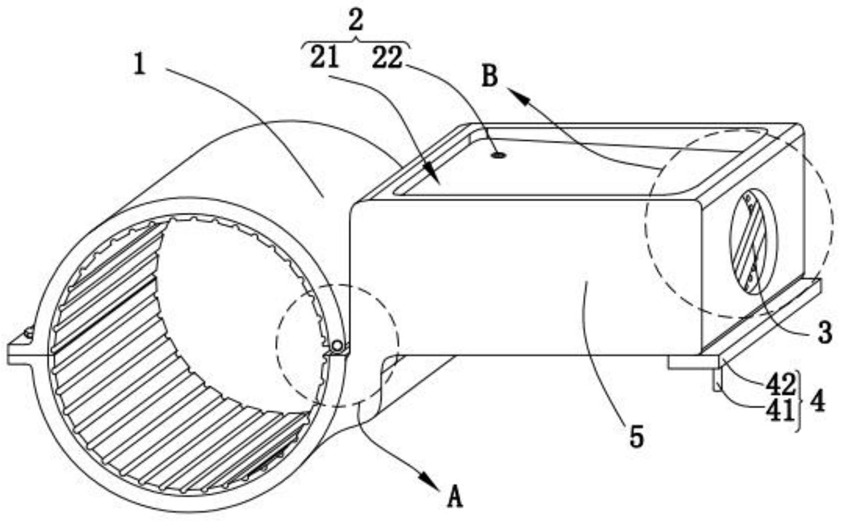

1.一种智能交通监控摄像头，其特征在于：包括固定结构(1)、雨水收纳结构(2)、清洗结构(3)、污水处理结构(4)、外壳(5)、摄像头本体(6)、LED灯(7)和驱动结构(8)；用于收纳所述摄像头本体(6)的所述外壳(5)的一端设有用于固定所述外壳(5)的所述固定结构(1)；

所述外壳(5)与用于拍摄画面的所述摄像头本体(6)之间可拆卸连接；所述外壳(5)的内部的所述摄像头本体(6)的圆周方向上设有多个用于照明的所述LED灯(7)；所述外壳(5)的内部设有用于收纳雨水和清洗所述摄像头本体(6)的镜片的所述雨水收纳结构(2)；所述外壳(5)的内部设有用于清洗所述摄像头本体(6)的镜片的所述清洗结构(3)，且所述清洗结构(3)与所述外壳(5)可拆卸连接；所述外壳(5)上设有所述驱动结构(8)，所述驱动结构(8)连接于所述雨水收纳结构(2)和所述清洗结构(3)，所述驱动结构(8)与所述雨水收纳结构(2)抵触；

所述固定结构(1)包括第一固定套(11)、第一转轴(12)、第二固定套(13)、限位槽(14)和防滑垫(15)，半圆环形的所述第一固定套(11)固定于所述外壳(5)，所述第一固定套(11)与所述第二固定套(13)通过所述第一转轴(12)转动连接，所述第一固定套(11)与所述第二固定套(13)背离所述外壳(5)的一端可拆卸连接，所述第一固定套(11)与所述第二固定套(13)的内侧均设有用于防滑的所述防滑垫(15)，且所述防滑垫(15)上贯穿有多个半圆柱体结构的所述限位槽(14)；

所述驱动结构(8)包括驱动辊(81)、电机(82)、两个第一驱动轮(83)、传动轴(84)、两个第二驱动轮(85)、驱动轴(86)和两个皮带(87)，所述电机(82)设置在所述外壳(5)的内部，所述驱动轴(86)贯穿于所述外壳(5)延伸至所述清洗结构(3)，所述驱动轴(86)与所述外壳(5)之间转动连接，一个所述第一驱动轮(83)固定于所述电机(82)，另外一个所述第一驱动轮(83)固定于所述驱动轴(86)的端部，一根所述皮带(87)缠绕于两个所述第一驱动轮(83)，所述传动轴(84)贯穿连接于所述外壳(5)与所述驱动辊(81)，横截面为椭圆形的所述驱动辊(81)通过所述传动轴(84)与所述外壳(5)之间转动连接，一个所述第二驱动轮(85)固定于所述驱动轴(86)，另一个所述第二驱动轮(85)固定于所述传动轴(84)，另一个所述皮带(87)缠绕于两个所述第二驱动轮(85)；

所述雨水收纳结构(2)包括收纳槽(21)、第一电磁阀(22)、第二电磁阀(23)、滑套(24)、限位弹簧(25)、套筒(26)、存储室(27)、压板(28)和单向阀门(29)，所述外壳(5)的顶端设有横截面为梯形的用于收纳雨水的所述收纳槽(21)，所述外壳(5)的内部设有用于存储雨水的所述存储室(27)，所述外壳(5)上设有贯穿于所述存储室(27)的所述第一电磁阀(22)和所述单向阀门(29)，用于收纳雨水的所述单向阀门(29)与所述外壳(5)之间可拆卸连接，连接于所述清洗结构(3)的所述第一电磁阀(22)导通于所述存储室(27)，所述外壳(5)的内部设有与所述驱动辊(81)抵触的压板(28)，用于驱动雨水排出的所述压板(28)与所述存储室(27)滑动连接，所述存储室(27)的底端设有所述滑套(24)，所述滑套(24)与所述套筒(26)之间滑动连接，所述限位弹簧(25)贯穿于所述滑套(24)，所述限位弹簧(25)设于所述压板(28)和所述外壳(5)之间；

所述污水处理结构(4)包括排污管(41)和收纳箱(42)，所述收纳箱(42)设于所述外壳(5)的底端，所述排污管(41)贯穿于所述收纳箱(42)；

清洗结构(3)包括传动杆(31)、海绵垫(32)、复位弹簧(33)、驱动杆(34)、三个第二转轴(35)、连杆(36)、凸轮(37)、引流通道(38)和引流孔(39)，所述凸轮(37)固定于所述驱动轴(86)，所述凸轮(37)和所述连杆(36)之间通过一个所述第二转轴(35)转动连接，所述连杆(36)和所述驱动杆(34)之间通过一个所述第二转轴(35)转动连接，所述驱动杆(34)通过另一个所述第二转轴(35)与所述外壳(5)转动连接，所述驱动杆(34)与所述传动杆(31)之间滑动连接，且所述驱动杆(34)的内部嵌入有所述复位弹簧(33)，梯形结构的所述传动杆(31)的内部设有圆柱体结构的所述引流通道(38)，所述引流通道(38)与所述传动杆(31)上用于喷洗所述摄像头本体(6)的所述引流孔(39)导通，所述传动杆(31)靠近所述摄像头本体(6)的一端设有用于清洗所述摄像头本体(6)的镜片的所述海绵垫(32)，且所述海绵垫(32)与所述摄像头本体(6)之间滑动连接，所述第二电磁阀(23)通过导管与所述引流通道(38)导通；

首先将固定结构(1)固定在摄像头安装架上，调节外壳(5)至合适的角度，将污水处理结构(4)连接至下水道的水管中，通过网络控制驱动结构(8)驱动清洗结构(3)对摄像头本体(6)进行清洗，清洗后的污水从污水处理结构(4)排出，同时驱动结构驱动雨水收纳结构(2)中的雨水对摄像头本体(6)的镜片进行冲洗，使摄像头的清洗更加方便，当需要对道路进行照明时，打开LED灯(7)对道路进行照射；具体的有：①首先将第一固定套(11)与第二固定套(13)包裹在摄像头支撑架上，使防滑垫(15)抵触摄像头支撑架上，调节外壳(5)的角度，使摄像头本体(6)照射至合适的角度，然后将第一固定套(11)与第二固定套(13)的端部通过螺栓固定，第一固定套(11)与第二固定套(13)的使用便于固定在不同大小的摄像头固定架上，将摄像头本体(6)的导线连接至控制导线中，限位槽(14)的设置便于在雨天安装，便于沙石和雨水收纳在限位槽(14)的内部；

②将电机(82)的导线连接至控制端的导线，当需要清洗摄像头本体(6)的时候，电机(82)转动，电机(82)通过第一驱动轮(83)转动带动驱动轴(86)转动，驱动轴(86)上的第二驱动轮(85)通过皮带(87)带动传动轴(84)上的第二驱动轮(85)转动，从而使传动轴(84)带动驱动辊(81)转动，驱动雨水收纳结构(2)和清洗结构(3)对摄像头本体(6)的镜片进行清洗，从而使摄像头本体(6)的镜片清洗更加方便，提高了摄像头本体(6)的拍摄质量；

③将第一电磁阀(22)与第二电磁阀(23)的导线连接至控制端的电源，当需要对摄像头本体(6)进行清洗时，打开第二电磁阀(23)和第一电磁阀(22)，驱动辊(81)抵触压板(28)，压板(28)挤压存储室(27)的内部的雨水，使雨水从第一电磁阀(22)和第二电磁阀(23)排出，从第一电磁阀(22)排出的雨水经过收纳槽(21)收纳，然后经过单向阀门(29)回流至存储室(27)的内部，便于在炎热的天气对外壳(5)降温，提高了摄像头本体(6)的内部的元件的使用寿命，在雨天时候雨水经过单向阀门(29)收纳在存储室(27)的内部，当存储室(27)内的雨水过多时候，打开第二电磁阀(23)，使雨水经过第二电磁阀(23)排出至污水处理结构(4)中，有效防止雨水滴落至驾驶车辆的窗户上和行人身上，将排污管(41)通过绑扎的方式固定在摄像头支撑架上，然后连通至附近的花草滴管中，用清洗后的污水对附近的花草进行滴灌，从而提高了雨水利用效率；

④当仅仅需要海绵垫(32)对摄像头本体(6)进行清洗时，关闭第二电磁阀(23)，驱动轴(86)转动带动凸轮(37)转动，凸轮(37)、第二转轴(35)、连杆(36)和驱动杆(34)组成曲柄摇杆结构，使驱动杆(34)驱动传动杆(31)带动海绵垫(32)往复滑动对摄像头本体(6)进行清洗，传动杆(31)与驱动杆(34)之间滑动连接，且驱动杆(34)与传动杆(31)之间设有复位弹簧(33)，使传动杆(31)与外壳(5)的弧边抵触，提高了空间利用效率，使清洗效果更好，当需要使用雨水清洗时，打开第二电磁阀(23)，雨水经过引流通道(38)从引流孔(39)对摄像头本体(6)的镜片进行清洗，使清洗更加方便快捷。
