专利号: 2018109890929
申请人: 陈建凡
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

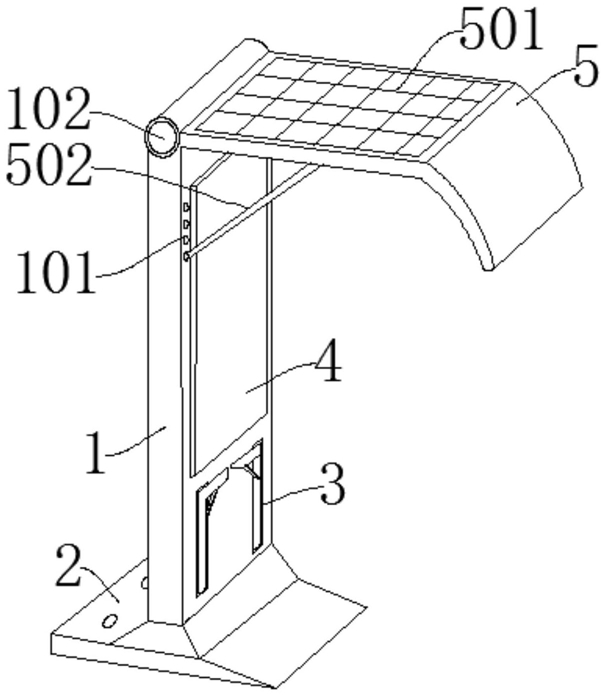

1.一种建筑施工用噪音防护墙结构,包括底座(2)和中空墙体(1),其特征在于:所述底座(2)顶部成型有与所述中空墙体(1)底端插接配合的插槽,所述中空墙体(1)顶部安装有调节棚架(5),所述中空墙体(1)一侧安装有显示屏(4),所述显示屏(4)下方设置有两组旋转凳结构(3);

所述中空墙体(1)顶部安装有与所述调节棚架(5)旋转配合的转轴(102),所述中空墙体(1)上的所述显示屏(4)一侧设置有支撑调节架(101);

所述调节棚架(5)下方设置有支撑杆(502),所述支撑杆(502)下端与所述支撑调节架(101)插接配合;

所述旋转凳结构(3)由竖架(301)和坐板(303)组成,所述坐板(303)固定在所述竖架(301)顶部一侧,所述竖架(301)上下两端均通过轴承结构(302)与所述中空墙体(1)旋转配合,所述坐板(303)下方设置有与所述竖架(301)连接的斜撑(304);所述中空墙体(1)内设置有弹簧,所述弹簧一端通过压力传感器与所属于中空墙体连接,弹簧另一端与所述斜撑(304)连接,在所述旋转凳(3)未打开时,所述弹簧处于压缩状态并被卡扣固定,当所述旋转凳(3)打开时,所述弹簧处于未拉伸状态,压力传感器在受到弹簧的压力时输出使用信号A,所述中空墙体(1)的显示屏(4)下方的边缘两侧设置有USB充电接口,所述显示屏(4)的后方还设置有控制器,所述控制器与所述压力传感器、USB充电接口电连接,当控制器未收到压力传感器的输出的使用信号A时,开启USB充电模式,并自行充电时间为30分钟,30分钟后检测接入USB接口的充电设备的电池电压并存储所述电压,存储所述电压的时间为30分钟,30分钟后自动清除所述存储的电压,然后自动切断USB充电,如果在30分钟内再次检测到有充电设备插入USB时,先检测充电设备的电池电压,如果所检测到的电池电压与存储的电压相同,不开启USB充电,如果电池电压与存储电压不相同,或者再次检测到充电设备插入USB时间超过30分钟,则开始充电模式;控制器还检测防护墙结构内置的供电的电池电压,当所述防护墙内置的电池电压小于阈值时,关闭充电模式。

2.根据权利要求1所述一种建筑施工用噪音防护墙结构,其特征在于:所述显示屏(4)为LED显示结构,且所述显示屏(4)外侧设置有钢化玻璃保护膜。

3.根据权利要求1所述一种建筑施工用噪音防护墙结构,其特征在于:所述调节棚架(5)一侧设置有与所述转轴(102)配合的轴套,所述调节棚架(5)另一侧为弧形。

4.根据权利要求1所述一种建筑施工用噪音防护墙结构,其特征在于:所述中空墙体(1)上成型有与所述旋转凳结构(3)配合的凹槽。

5.根据权利要求1所述一种建筑施工用噪音防护墙结构,其特征在于:所述显示屏(4)下方的所述底座(2)为一斜面,所述底座(2)另一侧安装有定位螺栓结构。

6.根据权利要求1所述一种建筑施工用噪音防护墙结构,其特征在于:所述坐板(303)采用塑料材料制成。
