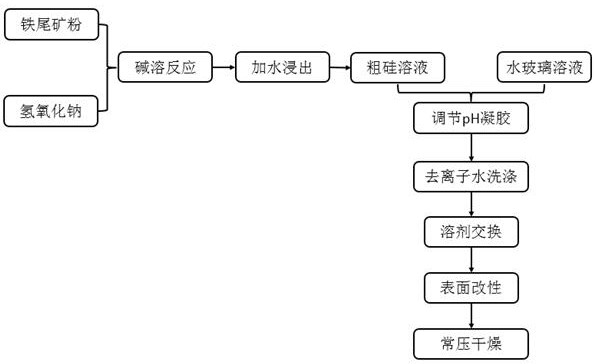

1.一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于包括以下步骤：

1）铁尾矿粉末与氢氧化钠颗粒混合，在马弗炉中加热至400 500℃下保持2 3h，冷却至~ ~室温，冷却后的混合物与水混合，加热搅拌，过滤后收集滤液，得到粗硅溶液；

2）步骤1）所得粗硅溶液与水玻璃溶液混合均匀后，倒入盐酸水溶液中至pH值为2 4，搅~拌10 20min充分水解，然后滴加入稀氨水溶液调至pH值为7 8，静置待形成块状凝胶，再于~ ~

40-50℃的水浴温度下老化20-40min，得湿溶胶；

3）将步骤2）所得湿溶胶碾碎，加入去离子水后搅拌洗涤1 2h，抽滤，滤渣浸入无水乙醇~中搅拌0.5 1.5h进行溶剂交换，再进行抽滤，滤渣浸入改性液中搅拌0.5 1h，得改性混合~ ~液；

4）将步骤3）所得改性混合液静置分层，取上层液浸入到正己烷中搅拌洗涤20 40min~后，进行抽滤，滤渣进行常压干燥，即得所述疏水二氧化硅气凝胶。

2.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于铁尾矿粉末的目数为100目以上；所述铁尾矿的成分包括SiO2、CaO、MgO、Al2O3和Fe2O3。

3.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于步骤1）中，铁尾矿粉末与氢氧化钠颗粒的质量比为1：1.3 2.1；所述冷却后~的混合物的质量与水的体积的比为1 : 3 6，质量的单位为g，体积的单位为mL，加热搅拌的~温度为70 85℃。

~

4.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于步骤2）中粗硅溶液与水玻璃溶液的体积比为7 9 : 1；盐酸水溶液的浓度为~

1 3mol/L，优选2mol/L。

~

5.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于步骤2）中稀氨水溶液的浓度为0.2 0.6mol/L，优选为0.4 mol/L。

~

6.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于步骤3）中，碾碎的湿溶胶的质量和去离子水的体积比为1 : 1.2 2.5，质量~的单位为g，体积的单位为mL。

7.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于步骤3）中，滤渣浸入无水乙醇中搅拌时，滤渣的质量与无水乙醇的体积的比为1：0.8 1.6，质量的单位为g，体积的单位为mL。

~

8.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于步骤3）中，改性液为正己烷与三甲基氯硅烷按体积比8 12 : 1构成的混合~液；滤渣浸入改性液中搅拌时，滤渣的质量与改性液的体积的比为1：1 2，质量的单位为g，~体积的单位为mL。

9.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于步骤4）中，上层液与正己烷的体积比为1:0.5 1.5；常压干燥的温度为50-60~℃，时间为0.5-1h。

10.根据权利要求1所述的一种以铁尾矿为原料超快速制备疏水二氧化硅气凝胶的方法，其特征在于步骤4）制得的疏水二氧化硅气凝胶的振实密度为0.132 0.156g/cm3，孔隙~率为93 94%，平均孔径为20 30 nm。

~ ~
