专利号: 2018109902019
申请人: 宁波远志立方能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

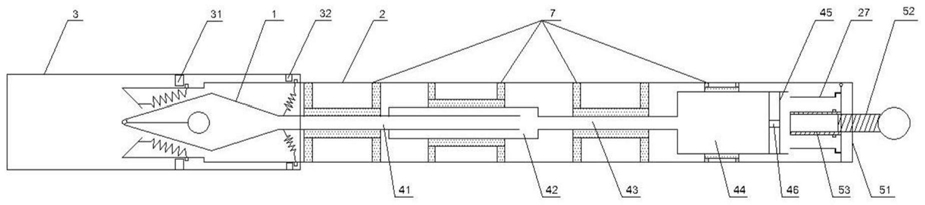

1.一种办公用钢笔,其特征在于,包括:

笔尖,其一端为书写端、另一端为输入端;

笔杆,其为中空圆柱状筒体结构,所述笔杆套设在所述笔尖外部,所述笔杆的一端直径减小形成一梯台,所述梯台沿其母线设有多个线性第一滑槽,所述梯台的端面铰接有环形收拉板,所述梯台的内部设有多个第一压簧,一个第一压簧的一端与所述收拉板的内侧面固定连接、另一端与一个第一限位块固定连接,所述第一限位块伸出所述梯台,一个第一限位块在一个第一滑槽中滑动,所述笔杆靠近所述梯台处沿其母线设有多个线性第二滑槽,所述笔杆的内部设有多个第二压簧,一个第二压簧的一端与所述笔尖的另一端外侧面固定连接、另一端与一个第二限位块固定连接,所述第二限位块伸出所述笔杆,一个第二限位块在一个第二滑槽中滑动,所述笔杆的另一端搭设有一环形柱状限位筒,所述限位筒与所述笔杆同轴设置,所述限位筒内壁沿其母线设有至少两个限位槽;

笔帽,其为一端敞开的中空圆柱状筒体结构,所述笔帽内中部设有多个同一径向分布的第一顶推块,所述笔帽内靠近敞开端处设有多个同一径向分布的第二顶推块,一个第一顶推块抵顶一个第一限位块在一个第一滑槽中滑动,使所述收拉板转动形成所述笔尖进出所述笔杆的通道,一个第二顶推块抵顶一个第二限位块在一个第二滑槽中滑动,使所述笔尖收纳于所述笔杆;

墨囊,其包括沿所述笔杆一端至另一端依次连通的第一管体、第二管体、第三管体以及第四管体,所述第一管体的一端与所述笔尖的输入端连通,所述第一管体的另一端与所述第二管体的一端滑动密封连接,所述第四管体的自由端敞开,所述第四管体内设有沿轴向滑动的活塞,所述活塞的中心处沿轴向设有橡胶部,所述第一管体、所述第二管体、所述第三管体、所述第四管体以及所述笔杆同轴设置,且内径比为1:2:1:5:6;

封闭结构,其包括盖体、推拉杆以及导向筒,所述盖体铰接在所述笔杆的另一端,所述盖体中心处沿轴向设有通孔,所述推拉杆的一端为膨大端、另一端穿过所述通孔,所述推拉杆的外壁设有螺纹,所述导向筒为环形柱状结构,所述导向筒同轴设置在所述限位筒内部,所述导向筒外侧壁设有至少两个导向块,一个导向块在一个限位槽中滑动,所述导向筒的内壁设有与所述推拉杆的外螺纹相匹配的内螺纹;

灌墨结构,其包括软管、灌墨针以及减速器,所述灌墨针设有可插入所述橡胶部的通透尖端,所述软管的一端连通所述灌墨针、另一端插入墨水容器,所述减速器套设在所述软管外周,所述减速器设有一对导向槽和一滚轮,所述导向槽与所述软管形成一夹角,滚轮的轴的两端滑动安装在一对导向槽中,滚轮由所述导向槽的一端至另一端滑动时,滚轮的外周逐渐挤压所述软管至墨水流速为0。

2.如权利要求1所述的办公用钢笔,其特征在于,所述第二滑槽远离所述梯台的一端至所述梯台端面的距离不超过4cm。

3.如权利要求1所述的办公用钢笔,其特征在于,所述笔杆的外周上位于所述第二滑槽远离所述梯台的一侧设有外螺纹,所述笔帽的敞开端设有与所述笔杆的外螺纹相匹配的内螺纹。

4.如权利要求1所述的办公用钢笔,其特征在于,所述收拉板包括多块扇环形子板,一块子板与一个第一压簧固定连接,所述子板的内圆周设有橡胶圈,所述橡胶圈的母线长度与所述子板的母线长度之和等于所述梯台的半径。

5.如权利要求1所述的办公用钢笔,其特征在于,所述笔杆的另一端设有L形阶梯部,所述限位筒的一端设有与所述L形阶梯部相配合的凸台部,使所述限位筒搭设在所述笔杆上。

6.如权利要求1所述的办公用钢笔,其特征在于,所述笔杆内部设有支撑所述第一管体、所述第二管体、所述第三管体、所述第四管体的支撑筒,使所述第一管体、所述第二管体、所述第三管体、所述第四管体同轴设置于所述笔杆内部。

7.如权利要求6所述的办公用钢笔,其特征在于,所述支撑筒包括第一子支撑筒、第二子支撑筒、第三子支撑筒以及第四子支撑筒,所述第一子支撑筒套设在所述第一管体外部,所述第一子支撑筒通过第一支架安装在所述笔杆内部,所述第二子支撑筒套设在所述第二管体外部,所述第二子支撑筒通过第二支架安装在所述笔杆内部,所述第三子支撑筒套设在所述第三管体外部,所述第三子支撑筒通过第三支架安装在所述笔杆内部,所述第四子支撑筒套设在所述第四管体外部,所述第四子支撑筒通过第四支架安装在所述笔杆内部。

8.如权利要求1所述的办公用钢笔,其特征在于,所述软管的内径为0.5mm。
