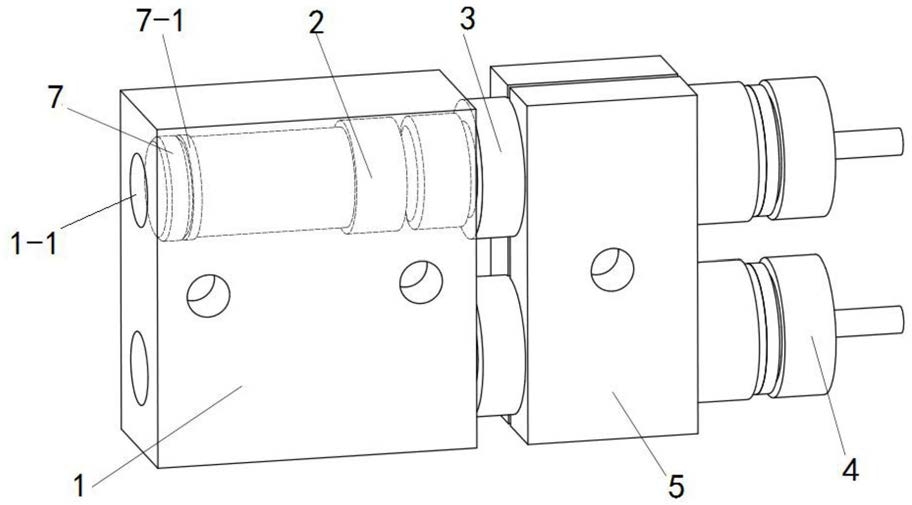

1.一种光电开关防爆壳体，其特征在于：包括支撑座和防爆组件，所述支撑座内同轴开设有一透光孔和一安装孔，所述透光孔的孔径小于所述安装孔的孔径，且所述透光孔和所述安装孔连通，所述安装孔内前端安装有用于光电开关透光的透明件，所述安装孔的后端内壁设置有第一内螺纹；所述防爆组件包括前后顺次设置的透明件压紧套筒、主壳体和电缆引入装置，所述透明件压紧套筒安装于所述安装孔内，所述透明件压紧套筒的后端外壁设置有外螺纹与所述第一内螺纹的前部螺纹连接，且当所述透明件压紧套筒与所述安装孔螺纹连接时，所述透明件压紧套筒的前端将所述透明件抵在所述透光孔的后端面上，所述光电开关安装于所述透明件压紧套筒内；所述主壳体的前端可拆卸连接于所述安装孔内，所述主壳体的后端与所述电缆引入装置的前端可拆卸连接，所述电缆引入装置用于引入并固定与所述光电开关连接的电缆。

2.根据权利要求1所述的光电开关防爆壳体，其特征在于：所述支撑座上对称开设有两组同轴设置的所述透光孔和所述安装孔，每个所述安装孔内均安装有所述透明件；每个所述安装孔上分别安装一组所述防爆组件；一个所述安装孔内安装的所述光电开关作为光电发射端，另一个所述安装孔内安装的所述光电开关作为光电接收端。

3.根据权利要求2所述的光电开关防爆壳体，其特征在于：所述主壳体的外侧壁设置有压紧装置，所述压紧装置包括第一压紧块和第二压紧块，所述第一压紧块的内侧面对称设置有两个半圆凹槽，所述第二压紧块的结构与所述第一压紧块的结构完全相同；所述第一压紧块和所述第二压紧块相对设置，且所述第一压紧块和所述第二压紧块通过螺栓连接并同时压紧两个所述主壳体。

4.根据权利要求2所述的光电开关防爆壳体，其特征在于：所述支撑座的一侧面上开设有两个螺纹孔，所述螺纹孔用于连接设备。

5.根据权利要求3所述的光电开关防爆壳体，其特征在于：所述电缆引入装置为填料式电缆引入装置，所述填料式电缆引入装置包括中空填料管，所述中空填料管的外壁中间同轴设置一环形抬肩，位于所述环形抬肩前端的所述中空填料管与所述主壳体的后端螺纹连接，位于所述环形抬肩后端的所述中空填料管的后端螺纹连接一压紧螺母，所述中空填料管内部用于填充填料和电缆，所述压紧螺母的中心开设有电缆通过孔。

6.根据权利要求5所述的光电开关防爆壳体，其特征在于：所述中空填料管内绕所述中空填料管的轴线均匀填充有4根所述电缆，所述填料为环氧树脂胶填料，4根所述电缆被所述环氧树脂胶填料浇封于所述中空填料管内，且浇封后每根所述电缆上至少20％的横截面积被所述环氧树脂胶填料填充，所述环氧树脂胶填料的轴向浇封长度至少为20mm。

7.根据权利要求5所述的光电开关防爆壳体，其特征在于：所述中空填料管与所述压紧螺母之间设置一圆垫片，所述圆垫片在所述压紧螺母的作用下抵在所述中空填料管的后端面上；位于所述环形抬肩前端的所述中空填料管外周套设一垫圈，所述主壳体与所述中空填料管螺纹连接时，所述垫圈夹设于所述主壳体的后端面与所述环形抬肩的前端面之间。

8.根据权利要求2所述的光电开关防爆壳体，其特征在于：所述主壳体为中空二级阶梯柱体，所述中空二级阶梯柱体的细端设置有外螺纹与所述第一内螺纹的后部螺纹连接，所述中空二级阶梯柱体的细端外周套设一密封垫圈，所述中空二级阶梯柱体的细端与所述安装孔螺纹连接时，所述密封垫圈夹设于所述安装孔的后端面与所述中空二级阶梯柱体的抬肩之间；所述透明件压紧套筒内设置有内螺纹，所述光电开关螺纹连接于所述透明件压紧套筒内部。

9.根据权利要求2所述的光电开关防爆壳体，其特征在于：所述透明件为钢化玻璃透明件，所述透明件的前端面通过环氧树脂胶粘接于所述透光孔的后端面上，所述透明件的后端面与所述透明件压紧套筒的前端面之间夹设有透明件垫圈。

10.根据权利要求2～9任意一项所述的光电开关防爆壳体，其特征在于：两个所述光电开关防爆壳体同时使用，每个所述光电开关防爆壳体均包括一个所述光电发射端和一个所述光电接收端；两个所述光电开关防爆壳体相对设置，且一个所述光电开关防爆壳上的所述光电发射端和所述光电接收端分别与另一个所述光电开关防爆壳上的所述光电接收端和所述光电发射端对齐。
