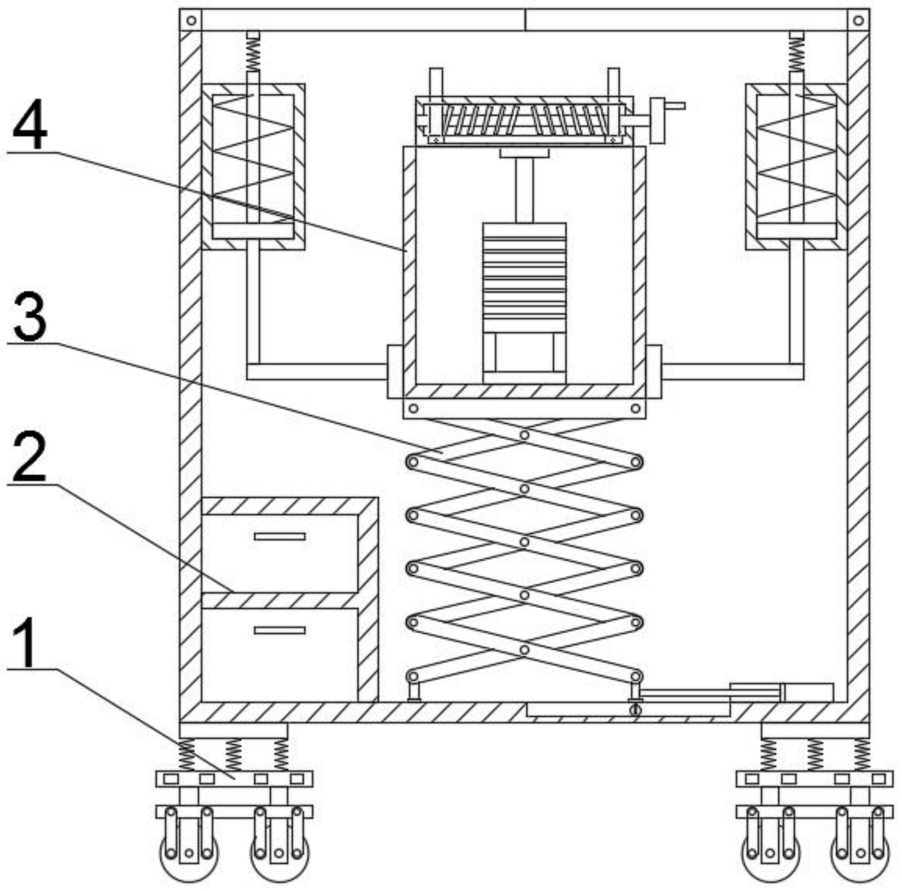

1.一种多功能雷达运送保护装置，包括减震驻车轮机构(1)、机身机构(2)、升降机构(3)、雷达固定旋转机构(4)，其特征在于：减震驻车轮机构(1)包括移动轮(1-1)、移动轮固定杆(1-2)、移动轮下支腿(1-3)、驻车杆(1-4)、驻车杆固定横杆(1-5)、驻车杆固定磁铁(1-

6)、磁铁固定座(1-7)、减震弹簧(1-8)、减震弹簧座(1-9)，移动轮(1-1)与移动轮固定杆(1-

2)相连，移动轮(1-1)与移动轮固定杆(1-2)的连接方式为轴承连接，移动轮固定杆(1-2)与移动轮下支腿(1-3)相连，移动轮固定杆(1-2)与移动轮下支腿(1-3)的连接方式为焊接，驻车杆固定横杆(1-5)与移动轮下支腿(1-3)相连，驻车杆固定横杆(1-5)与移动轮下支腿(1-

3)的连接方式为螺栓连接，驻车杆(1-4)与驻车杆固定横杆(1-5)相连，驻车杆(1-4)与驻车杆固定横杆(1-5)的连接方式为铰接，磁铁固定座(1-7)与移动轮下支腿(1-3)相连，磁铁固定座(1-7)与移动轮下支腿(1-3)的连接方式为螺栓连接，驻车杆固定磁铁(1-6)与磁铁固定座(1-7)相连，驻车杆固定磁铁(1-6)与磁铁固定座(1-7)的配合方式为过盈配合，减震弹簧(1-8)位于磁铁固定座(1-7)的上方，减震弹簧(1-8)与磁铁固定座(1-7)的连接方式为焊接，减震弹簧座(1-9)位于减震弹簧(1-8)的上方，减震弹簧座(1-9)与减震弹簧(1-8)的连接方式为焊接；

机身机构(2)包括机身本体(2-1)、维修工具箱(2-2)、开合门(2-3)、滑轨(2-4)，维修工具箱(2-2)设置在机身本体(2-1)的内部，维修工具箱(2-2)与机身本体(2-1)的配合方式为间隙配合，开合门(2-3)设置在机身本体(2-1)的上方，开合门(2-3)与机身本体(2-1)的连接方式为铰接，滑轨(2-4)开在机身本体(2-1)底板的上端面上；

维修工具箱(2-2)包括维修工具箱本体(2-2-1)、维修工具箱拉手(2-2-2)，维修工具箱拉手(2-2-2)与维修工具箱本体(2-2-1)相连，维修工具箱拉手(2-2-2)与维修工具箱本体(2-2-1)的连接方式为焊接；

升降机构(3)包括升降执行机构(3-1)、升降推动机构(3-2)，升降执行机构(3-1)位于升降推动机构(3-2)的左侧，升降执行机构(3-1)与升降推动机构(3-2)的连接方式为焊接；

升降执行机构(3-1)包括升降顶部平台(3-1-1)、铰接杆(3-1-2)、左端固定座(3-1-3)、右端活动座(3-1-4)，升降顶部平台(3-1-1)位于铰接杆(3-1-2)的上方，升降顶部平台(3-

1-1)与铰接杆(3-1-2)的连接方式为铰接，铰接杆(3-1-2)与铰接杆(3-1-2)之间的连接方式为铰接，左端固定座(3-1-3)位于铰接杆(3-1-2)的下方，左端固定座(3-1-3)与铰接杆(3-1-2)的连接方式为铰接，右端活动座(3-1-4)位于铰接杆(3-1-2)的下方，右端活动座(3-1-4)与铰接杆(3-1-2)的连接方式为铰接；

右端活动座(3-1-4)包括活动座滑轮(3-1-4-1)、活动座滑轮固定杆(3-1-4-2)、活动座滑轮支撑杆(3-1-4-3)、滑轮座(3-1-4-4)、铰接杆连接座(3-1-4-5)、连杆(3-1-4-6)，活动座滑轮(3-1-4-1)与活动座滑轮固定杆(3-1-4-2)相连，活动座滑轮(3-1-4-1)与活动座滑轮固定杆(3-1-4-2)的连接方式为轴承连接，活动座滑轮固定杆(3-1-4-2)与活动座滑轮支撑杆(3-1-4-3)相连，活动座滑轮固定杆(3-1-4-2)与活动座滑轮支撑杆(3-1-4-3)的连接方式为焊接，滑轮座(3-1-4-4)位于活动座滑轮支撑杆(3-1-4-3)的上方，滑轮座(3-1-4-4)与活动座滑轮支撑杆(3-1-4-3)的连接方式为焊接，铰接杆连接座(3-1-4-5)位于滑轮座(3-1-4-4)的上方，铰接杆连接座(3-1-4-5)与滑轮座(3-1-4-4)的连接方式为焊接，连杆(3-1-4-6)与铰接杆连接座(3-1-4-5)相连，连杆(3-1-4-6)与铰接杆连接座(3-1-4-5)的连接方式为铰接；

升降推动机构(3-2)包括液压推杆(3-2-1)、液压缸(3-2-2)、液压推杆座(3-2-3)，液压推杆(3-2-1)与液压推杆座(3-2-3)相连，液压推杆(3-2-1)与液压推杆座(3-2-3)的连接方式为螺旋连接，液压推杆座(3-2-3)设置在液压缸(3-2-2)的内部，液压推杆座(3-2-3)与液压缸(3-2-2)的配合方式为过渡配合；

雷达固定旋转机构(4)包括开合门推动机构(4-1)、雷达固定旋转座(4-2)，开合门推动机构(4-1)与雷达固定旋转座(4-2)相连，开合门推动机构(4-1)与雷达固定旋转座(4-2)的连接方式为螺栓连接；

开合门推动机构(4-1)包括开合门连接座(4-1-1)、合门功能弹簧(4-1-2)、推动杆(4-

1-3)、推动腔体(4-1-4)、复位弹簧(4-1-5)、复位弹簧座(4-1-6)、中间连接杆(4-1-7)、中间连接杆固定座(4-1-8)，开合门连接座(4-1-1)位于合门功能弹簧(4-1-2)的上方，开合门连接座(4-1-1)与合门功能弹簧(4-1-2)的连接方式为焊接，合门功能弹簧(4-1-2)位于推动杆(4-1-3)的上方，合门功能弹簧(4-1-2)与推动杆(4-1-3)的连接方式为焊接，推动杆(4-

1-3)与复位弹簧座(4-1-6)相连，推动杆(4-1-3)与复位弹簧座(4-1-6)的连接方式为螺旋连接，复位弹簧座(4-1-6)设置在推动腔体(4-1-4)的内部，复位弹簧座(4-1-6)与推动腔体(4-1-4)的配合方式为间隙配合，复位弹簧(4-1-5)位于复位弹簧座(4-1-6)的上方，复位弹簧(4-1-5)与复位弹簧座(4-1-6)的连接方式为焊接，复位弹簧(4-1-5)与推动腔体(4-1-4)的连接方式为焊接，中间连接杆(4-1-7)位于推动杆(4-1-3)的下方，中间连接杆(4-1-7)与推动杆(4-1-3)的连接方式为焊接，中间连接杆固定座(4-1-8)位于中间连接杆(4-1-7)的右端，中间连接杆固定座(4-1-8)与中间连接杆(4-1-7)的连接方式为焊接；

雷达固定旋转座(4-2)包括雷达固定机构(4-2-1)、雷达旋转驱动机构(4-2-2)，雷达固定机构(4-2-1)位于雷达旋转驱动机构(4-2-2)的上方，雷达固定机构(4-2-1)与雷达旋转驱动机构(4-2-2)的连接方式为螺栓连接；

雷达固定机构(4-2-1)包括锁紧驱动机构(4-2-1-1)、雷达固定机构外壳(4-2-1-2)、锁紧座滑轨(4-2-1-3)、锁紧座(4-2-1-4)，锁紧驱动机构(4-2-1-1)设置在雷达固定机构外壳(4-2-1-2)的内部，锁紧驱动机构(4-2-1-1)与雷达固定机构外壳(4-2-1-2)的连接方式为轴承连接，锁紧座滑轨(4-2-1-3)设置在雷达固定机构外壳(4-2-1-2)的底板内壁上，锁紧座(4-2-1-4)与锁紧座滑轨(4-2-1-3)相连，锁紧座(4-2-1-4)与锁紧座滑轨(4-2-1-3)的配合方式为间隙配合，锁紧座(4-2-1-4)与锁紧驱动机构(4-2-1-1)相连，锁紧座(4-2-1-4)与锁紧驱动机构(4-2-1-1)的连接方式为螺旋连接；

锁紧驱动机构(4-2-1-1)包括驱动螺旋(4-2-1-1-1)、驱动辊筒(4-2-1-1-2)、驱动盘(4-2-1-1-3)、驱动手柄(4-2-1-1-4)，驱动螺旋(4-2-1-1-1)与驱动辊筒(4-2-1-1-2)相连，驱动螺旋(4-2-1-1-1)与驱动辊筒(4-2-1-1-2)的连接方式为焊接，驱动盘(4-2-1-1-3)位于驱动辊筒(4-2-1-1-2)的右端，驱动盘(4-2-1-1-3)与驱动辊筒(4-2-1-1-2)的连接方式为胀套连接，驱动手柄(4-2-1-1-4)与驱动盘(4-2-1-1-3)相连，驱动手柄(4-2-1-1-4)与驱动盘(4-2-1-1-3)的连接方式为焊接；

锁紧座(4-2-1-4)包括锁紧座本体(4-2-1-4-1)、内螺旋(4-2-1-4-2)、底部滑块(4-2-

1-4-3)，内螺旋(4-2-1-4-2)攻在锁紧座本体(4-2-1-4-1)内部，底部滑块(4-2-1-4-3)设置在锁紧座本体(4-2-1-4-1)的内部，底部滑块(4-2-1-4-3)与锁紧座本体(4-2-1-4-1)的连接方式焊接；

雷达旋转驱动机构(4-2-2)包括旋转座(4-2-2-1)、驱动轴(4-2-2-2)、驱动电机(4-2-

2-3)、驱动电机座(4-2-2-4)、雷达旋转驱动机构外壳(4-2-2-5)，旋转座(4-2-2-1)位于驱动轴(4-2-2-2)的上方，旋转座(4-2-2-1)与驱动轴(4-2-2-2)的连接方式为胀套连接，驱动轴(4-2-2-2)与驱动电机(4-2-2-3)相连，驱动轴(4-2-2-2)与驱动电机(4-2-2-3)的连接方式为轴承连接，驱动电机座(4-2-2-4)位于驱动电机(4-2-2-3)的下方，驱动电机座(4-2-2-

4)与驱动电机(4-2-2-3)的连接方式为焊接，驱动电机座(4-2-2-4)位于雷达旋转驱动机构外壳(4-2-2-5)的上方，驱动电机座(4-2-2-4)与雷达旋转驱动机构外壳(4-2-2-5)的连接方式为螺栓连接；

减震驻车轮机构(1)位于机身机构(2)的下方，减震驻车轮机构(1)与机身机构(2)的连接方式为螺栓连接，升降机构(3)设置在机身机构(2)的内部，升降机构(3)与机身机构(2)的连接方式为部分螺栓连接、部分接触配合，雷达固定旋转机构(4)位于升降机构(3)的上方，雷达固定旋转机构(4)与升降机构(3)的连接方式为螺栓连接。

2.根据权利要求1所述的一种多功能雷达运送保护装置，其特征在于：所述的减震驻车轮机构(1)的个数为四个。

3.根据权利要求1所述的一种多功能雷达运送保护装置，其特征在于：所述的减震弹簧(1-8)、复位弹簧(4-1-5)的材料为高碳钢。

4.根据权利要求1所述的一种多功能雷达运送保护装置，其特征在于：所述的机身本体(2-1)的材料为不锈钢。

5.根据权利要求1所述的一种多功能雷达运送保护装置，其特征在于：所述的维修工具箱拉手(2-2-2)、驱动手柄(4-2-1-1-4)上设有防滑套。
