专利号: 2018109935421
申请人: 宿迁市新联发钢结构有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-01-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

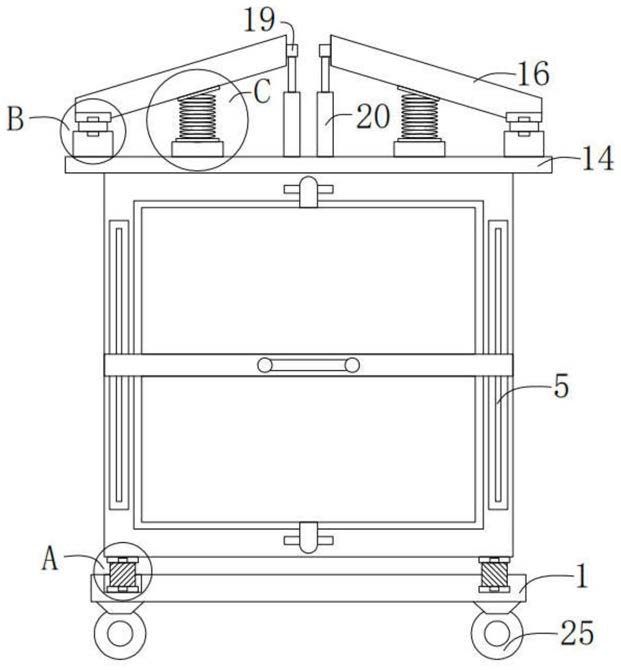

1.一种桥梁工程领域的桥梁施工用支撑设备,包括底座(1),其特征在于:所述底座(1)顶部四个边角处设有四个凹槽(2),所述凹槽(2)内螺接有橡胶块下支座(3),所述橡胶块下支座(3)上螺接的缓冲橡胶块(4)与矩形存储箱(5)底部的橡胶块上支座(6)螺接,所述矩形存储箱(5)两个侧板的前侧面对称设有两个带有滑槽的滑动箱体(7),所述滑动箱体(7)外表面滑动设有与矩形存储箱(5)相匹配的门体(8),所述门体(8)包括横板(9)以及铰接于横板(9)上下两侧的门板(10),所述矩形存储箱(5)的顶部固定设有操作圆盘(14),所述操作圆盘(14)的顶部设有外圆环(15),所述外圆环(15)的顶部环形排列设有四个尺寸大小相等的弧形凹面槽(16),所述弧形凹面槽(16)外边缘两端的底部铰接于固定块(17)上,所述固定块(17)的两端通过螺接的减震脚垫(18)与外圆环(15)螺接,所述弧形凹面槽(16)内边缘设有固定板(19),所述固定板(19)的底部与设于操作圆盘(14)顶部电动推杆(20)活塞杆的端部固定连接,所述弧形凹面槽(16)的底部铰接有弹簧上支座(21),所述弹簧上支座(21)连接的弹簧(22)与设于操作圆盘(14)顶部的橡胶垫块(23)上的弹簧下支座(24)固定连接。

2.根据权利要求1所述的一种桥梁工程领域的桥梁施工用支撑设备,其特征在于:所述橡胶块上支座(6)通过螺栓螺接于矩形存储箱(5)的底部。

3.根据权利要求1所述的一种桥梁工程领域的桥梁施工用支撑设备,其特征在于:所述横板(9)左右两端的底部通过连接杆(11)与滑动箱体(7)内的滑槽滑动连接的定向轮(12)固定连接。

4.根据权利要求3所述的一种桥梁工程领域的桥梁施工用支撑设备,其特征在于:所述滑动箱体(7)的顶部设有与连接杆(11)相匹配的纵向设置的通孔(13),所述定向轮(12)与滑动箱体(7)内的滑槽滑动连接时,带动连接杆(11)在通孔(13)内上下移动。

5.根据权利要求1所述的一种桥梁工程领域的桥梁施工用支撑设备,其特征在于:所述横板(9)的外侧面设有推动把手,且横板(9)上铰接的门板(10)上远离门板(10)一端的挂勾与矩形存储箱(5)上的挂环挂接。

6.根据权利要求1所述的一种桥梁工程领域的桥梁施工用支撑设备,其特征在于:所述矩形存储箱(5)上两个侧板的内侧对称垂向等距离排列设有若干U形槽,所述U形槽插接有置物板,且矩形存储箱(5)的外侧设有推拉杆。

7.根据权利要求1所述的一种桥梁工程领域的桥梁施工用支撑设备,其特征在于:所述底座(1)的底部设有自锁万向轮(25)。

8.根据权利要求1所述的一种桥梁工程领域的桥梁施工用支撑设备,其特征在于:所述电动推杆(20)为ZWD01型推杆,且操作圆盘(14)的内部设有与电动推杆(20)电性连接的蓄电池。

9.根据权利要求1所述的一种桥梁工程领域的桥梁施工用支撑设备,其特征在于:所述操作圆盘(14)为旋转圆盘,所述操作圆盘(14)通过转轴与矩形存储箱(5)传动连接。
