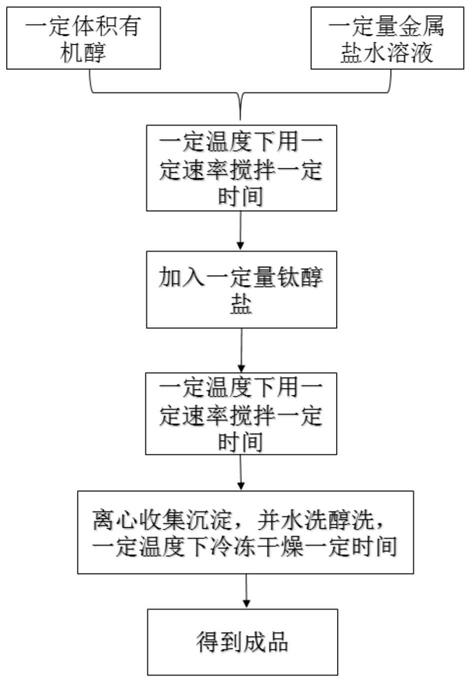

1.一种介孔二氧化钛微球的制备方法，其特征在于，包括下述步骤：(1)将金属盐溶液与有机醇在-25 – -40 ℃冷浴下搅拌并混合均匀，其中金属盐溶液的浓度为0.001–0.05 mol/L，与有机醇的体积比为（0.25–0.5）：100，所述的搅拌速度为

100–1000 r/min；搅拌时间为15–240min，所述的金属盐包括氯化钾、氯化钠、硝酸钾、硝酸钠中的任意一种或多种的混合物；

(2)向步骤(1)所得的溶液中加入钛醇盐，继续在-25 – -40 ℃冷浴下搅拌使之完全反应，得到悬浊液，所述的钛醇盐与有机醇的体积比为（1–4）：100；

(3)将步骤(2)所得悬浊液离心收集并醇洗和水洗若干次后冷冻干燥，得到介孔二氧化钛微球。

2.根据权利要求1所述的制备方法，其特征在于：步骤（1）中所述的有机醇包括乙醇、丙醇、丁醇中的任意一种或几种混合。

3.根据权利要求1所述的制备方法，其特征在于：步骤（2）中所述的钛醇盐包括钛酸四丁酯、异丙醇钛中的一种或两种。

4.根据权利要求1所述的制备方法，其特征在于：步骤（2）中所述的搅拌时间为4 – 10 h。

5.根据权利要求1所述的制备方法，其特征在于：步骤（3）中所述的离心速率为2000 –

5000 r/min。

6.根据权利要求1所述的制备方法，其特征在于：步骤（3）中所述的冷冻干燥温度为-

10–-80℃，时间为2 – 12 h。
