专利号: 2018109951621
申请人: 烟台华腾技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

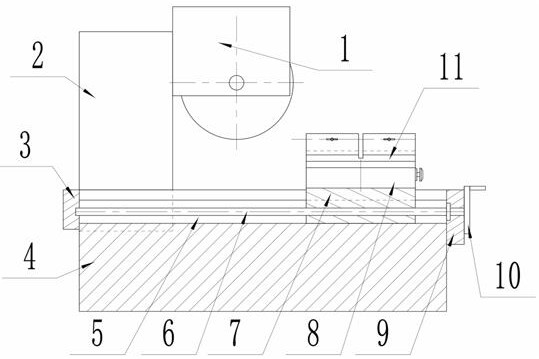

1.一种病理科样本制作用切片装置,其特征在于:包括切片机(1)、立柱(2)、固定块一(3)、底座(4)、导槽(5)、螺杆(6)、活动座(7)、旋转调节装置(8)、固定块二(9)、手轮(10)和夹持装置(11);所述立柱(2)下侧固定连接在底座(4)左侧侧面上,所述立柱(2)右上侧固定连接有切片机(1);

所述导槽(5)横向设在底座(4)上侧内部,所述导槽(5)中横向活动连接有活动座(7);

所述固定块一(3)固定连接在导槽(5)左端上;所述活动座(7)顶部固定连接有旋转调节装置(8),所述活动座(7)下侧螺纹孔活动连接在螺杆(6)上;所述螺杆(6)左端固定连接在固定块一(3)右侧盲孔中,所述螺杆(6)右侧活动连接在固定块二(9)内部通孔中,所述螺杆(6)右端上固定连接有手轮(10);所述固定块二(9)固定连接在导槽(5)右端上;所述夹持装置(11)底部固定连接在旋转调节装置(8)顶部;

所述旋转调节装置(8)具体包括固定座(81)、旋转盘(82)、限位螺钉(83)、锁孔(84)、插销(85)、第一弹簧(86)、拉块(87)和端盖(88);所述旋转盘(82)下侧通过限位螺钉(83)活动连接在固定座(81)上侧凹圆槽中,所述旋转盘(82)下侧四周侧面中均匀设有四个锁孔(84);所述插销(85)通过端盖(88)横向活动连接在固定座(81)右侧中央孔中,所述插销(85)左侧与锁孔(84)相连,所述插销(85)右端固定连接有拉块(87),所述插销(85)中央台阶面与所述端盖(88)左侧面之间设有第一弹簧(86);

所述导槽(5)为T形槽,且与活动座(7)下侧外部相匹配;

所述夹持装置(11)包括连接座(111)和夹持座(112);所述夹持座(112)为两个,所述夹持座(112)分别固定连接在连接座(111)上面左右两侧;

所述夹持座(112)包括夹持块(1121)、顶紧螺钉(1122)、槽体(1123)和圆形卡槽(1124);所述夹持块(1121)内部设有圆形卡槽(1124),所述夹持块(1121)左上侧螺纹孔中活动连接有顶紧螺钉(1122);所述圆形卡槽(1124)底部中央纵向设有槽体(1123);

所述顶紧螺钉(1122)外部设有手柄,所述顶紧螺钉(1122)内端上设有橡胶块。

2.根据权利要求1所述的一种病理科样本制作用切片装置,其特征在于:所述切片机(1)的具体结构为:包括切片机罩壳(12)、滑板(13)、切片刀连接杆(14)、切片刀(15)、第二弹簧(16)、凸轮安装杆(17)、凸轮(18)、驱动电机(19)和皮带(20);所述切片机罩壳(12)的腔室中滑动连接有一个滑板(13);所述滑板(13)下表面两侧均固定连接有数个第二弹簧(16),所述滑板(13)下表面的中心位置上固定连接有一个切片刀连接杆(14),所述切片刀连接杆(14)末端上连接有一个切片刀(15);所述切片机罩壳(12)的腔室内部顶端上固定连接有凸轮安装杆(17)和驱动电机(19);所述凸轮安装杆(17)末端上活动连接有一个凸轮(18),所述凸轮(18)对准滑板(13);所述驱动电机(19)输出端通过皮带(20)与凸轮(18)的输入端相连接在一起。

3.根据权利要求2所述的一种病理科样本制作用切片装置,其特征在于:所述第二弹簧(16)为碟形弹簧。

4.根据权利要求2所述的一种病理科样本制作用切片装置,其特征在于:所述驱动电机(19)为变频电机。

5.根据权利要求2所述的一种病理科样本制作用切片装置,其特征在于:所述皮带(20)为同步带。
