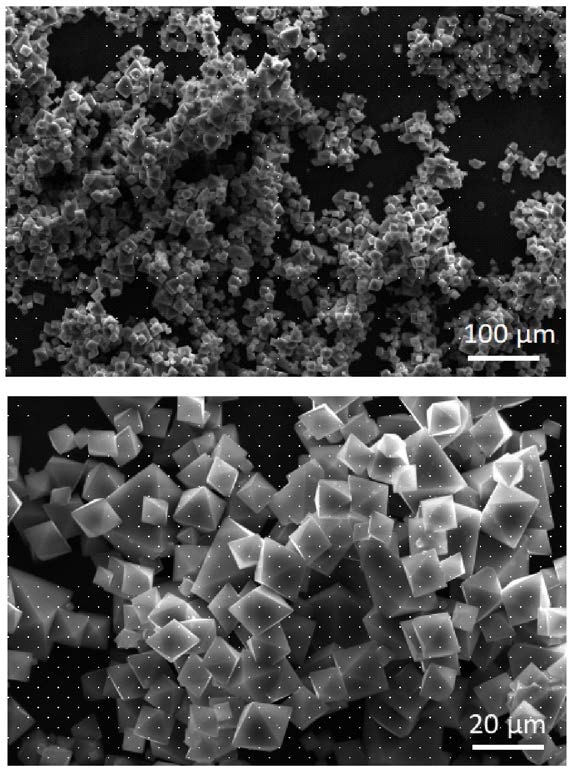

1.八面体均一形貌氧化亚铜微米晶的制备方法，其特征在于：它是以硼酸为结构导向剂，利用抗坏血酸还原二价铜盐的方法获得八面体均一形貌氧化亚铜微米晶；它的具体步骤如下：步骤（1），在设定的反应温度下，将硼酸加入到一定浓度二价铜盐水溶液中，搅拌得到澄清混合溶液；所述设定的反应温度为20 50℃；所述二价铜盐为硫酸铜、氯化铜、醋酸铜或~硝酸铜；所述二价铜盐水溶液的浓度为0. 01 0.02 mol/L；

~

步骤（2），向混合溶液中一次性加入抗坏血酸，控制硼酸、二价铜盐和抗坏血酸的摩尔比值，整个反应过程在300转/分搅拌下进行；反应一段时间后，将所得产物进行离心、洗涤、干燥，即得八面体均一形貌氧化亚铜微米晶；所述硼酸、二价铜盐和抗坏血酸的摩尔比值为

2 8:1:2.5；所述反应时间为20 60 min。

~ ~
