专利号: 201810995222X
申请人: 嘉兴诺丁汉工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

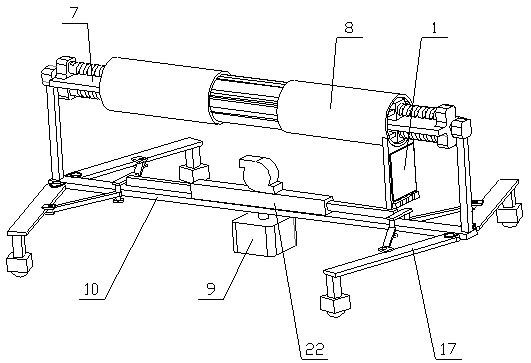

1.一种照射范围广的家用紫外线消毒灯,其特征在于,包括操作器(1)、支撑机构、照射机构和两个密封机构,两个密封机构分别位于支撑机构的两端的上方,所述照射机构位于两个密封机构之间,所述操作器(1)设置在其中一个密封机构的下方,所述操作器(1)内设有PLC;

所述照射机构包括两个密封板(2)和若干照射组件,所述密封板(2)与密封机构一一对应,所述照射组件周向均匀分布在两个密封板(2)之间,所述照射组件包括反光罩(3)和灯管(4),所述反光罩(3)的竖向截面的形状为圆弧形,所述灯管(4)位于反光罩(3)的圆弧形截面的开口内,所述灯管(4)与PLC电连接,所述灯管(4)和反光罩(3)均固定在两个密封板(2)之间;

所述密封机构包括支杆(5)、第一电机(6)、转动板(7)、密封管(8)和两个平移组件,所述第一电机(6)通过支杆(5)固定在支撑机构的上方,所述第一电机(6)与PLC电连接,所述第一电机(6)与转动板(7)的一端传动连接,所述转动板(7)的另一端与密封板(2)固定连接,两个平移组件分别位于转动板(7)的两侧,所述平移组件位于密封管(8)的内侧,所述平移组件与密封管(8)传动连接,所述密封板(2)的外周与密封管(8)的内壁密封连接;

所述支撑机构包括第二电机(9)、托板(10)、驱动组件和两个支撑组件,所述第二电机(9)位于托板(10)的下方,所述支杆(5)固定在托板(10)的上方,所述第二电机(9)与PLC电连接,所述第二电机(9)与托板(10)传动连接,所述驱动组件设置在托板(10)的上方,两个支撑组件分别位于驱动组件的两端。

2.如权利要求1所述的照射范围广的家用紫外线消毒灯,其特征在于,所述平移组件包括第三电机(11)、轴承(12)、丝杆(13)、平移块(14)和两个平移杆(15),所述第三电机(11)和轴承(12)分别固定在转动板(7)的两端,所述第三电机(11)与PLC电连接,所述第三电机(11)与丝杆(13)的一端传动连接,所述丝杆(13)的另一端设置在轴承(12)内,所述平移块(14)套设在丝杆(13)上,所述平移块(14)抵靠在转动板(7)上,两个平移杆(15)分别位于平移块(14)的两侧,所述平移块(14)通过平移杆(15)与密封管(8)的内壁固定连接。

3.如权利要求1所述的照射范围广的家用紫外线消毒灯,其特征在于,所述支撑组件包括两个支撑单元,两个支撑单元分别位于托板(10)的两侧,所述支撑单元包括驱动杆(16)、侧板(17)、支撑杆(18)和支撑块(19),所述驱动组件与驱动杆(16)的一端传动连接,所述驱动杆(16)的另一端与侧板(17)的中心处铰接,所述侧板(17)的一端与托板(10)铰接,所述支撑块(19)通过支撑杆(18)固定在托板(10)的另一端的下方。

4.如权利要求3所述的照射范围广的家用紫外线消毒灯,其特征在于,所述支撑块(19)的下方设有凹口,所述凹口内设有滚珠(20),所述滚珠(20)与凹口相匹配,所述滚珠(20)的球心位于凹口内。

5.如权利要求2所述的照射范围广的家用紫外线消毒灯,其特征在于,所述驱动组件包括气泵(21)、气缸(22)和两个驱动单元,所述气缸(22)固定在托板(10)的上方,所述气泵(21)与PLC电连接,所述气泵(21)与气缸(22)连通,两个驱动单元分别位于气缸(22)的两侧,所述驱动单元与支撑组件一一对应,所述驱动单元包括活塞(23)、驱动板(24)和两个凸杆(25),所述活塞(23)的一端设置在气缸(22)内,所述驱动板(24)固定在活塞(23)的另一端,两个凸杆(25)分别固定在驱动板(24)的两端的下方,所述凸杆(25)与支撑单元一一对应,所述驱动杆(16)套设在凸杆(25)上。

6.如权利要求5所述的照射范围广的家用紫外线消毒灯,其特征在于,所述凸杆(25)的底端设有凸板(26)。

7.如权利要求1所述的照射范围广的家用紫外线消毒灯,其特征在于,所述第二电机(9)为直流伺服电机。

8.如权利要求1所述的照射范围广的家用紫外线消毒灯,其特征在于,所述托板(10)的制作材料为钛合金。

9.如权利要求1所述的照射范围广的家用紫外线消毒灯,其特征在于,所述密封板(2)的外周涂有润滑油。

10.如权利要求1所述的照射范围广的家用紫外线消毒灯,其特征在于,所述操作器(1)内设有蓝牙,所述蓝牙与PLC电连接。
