专利号: 2018109954526
申请人: 刘光彩
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

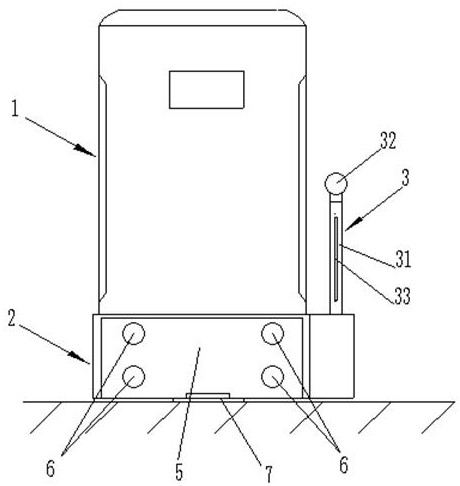

1.一种放置稳固且易搬运的共享空气净化器,其特征在于:包括净化器本体(1)和底座(2);净化器本体(1)下端固定于底座(2)上;底座(2)为内部中空的立方体形;底座(2)一侧凸出净化器本体(1)部分设置有向上的伸缩拉杆(3);底座(2)下端面中部固定设置有真空吸脚(7);底座(2)内部设置有自动出轮机构(4);所述底座(2)的前端面(201)、后端面(202)均设置有开口且分别安装有封闭开口的翻板(5),所述开口向下开至与底座(2)的底板平行处为止;两翻板(5)外侧面固定设置若干万向轮(6);移动时,自动出轮机构(4)将两翻板(5)的万向轮(6)翻转至地面。

2.根据权利要求1所述的放置稳固且易搬运的共享空气净化器,其特征在于:所述底座(2)内固定设置有固定柱(71)和抽气泵(72);固定柱(71)下端穿出底座(2)与真空吸脚(7)固定连接;固定柱(71)内设置有与真空吸脚(7)内部连通的气道(74);抽气泵(72)与气道(74)管道连通且管道上设有单向出气的单向阀(75);一排气管与气道(74)管道连通且管道上设有排气电磁阀(73)。

3.根据权利要求2所述的放置稳固且易搬运的共享空气净化器,其特征在于:所述自动出轮机构(4)包括两前后对称设置的驱动机构(40);驱动机构(40)包括设置于远离伸缩拉杆(3)一侧的底座(2)内侧壁的气缸(41)、弧形连杆(42)和凸轮件(45);凸轮件(45)位于气缸(41)、弧形连杆(42)之间;凸轮件(45)的尖端朝向内侧向下倾斜设置;气缸(41)一端铰接于远离伸缩拉杆(3)一侧的底座(2)内侧壁上;气缸(41)另一端与凸轮件(45)的尖端铰接;

弧形连杆(42)位于气缸(41)上端且内弧处朝向外侧,弧形连杆(42)下端固定于凸轮件(45)中部;且弧形连杆(42)和凸轮件(45)相垂直;弧形连杆(42)上端与翻板(5)内壁上部铰接,两驱动机构(40)的气缸(41)同时工作,将两翻板(5)外侧面的万向轮(6)同时翻至地面上。

4.根据权利要求3所述的放置稳固且易搬运的共享空气净化器,其特征在于:所述驱动机构(40)还包括导向组件;导向组件包括竖直固定设置于翻板(5)内侧壁中部的滑条(44)、下端与底座(2)开口端下沿铰接的滑轨(43)以及滑道(46);滑轨(43)长度短于滑条(44);滑条(44)下端套设于滑轨(43)内;滑道(46)水平设置于底座(2)的底板内;滑道(46)外端与同侧滑轨(43)下端连通;滑道(46)供翻板(5)下翻后的滑条(44)滑入。

5.根据权利要求3所述的放置稳固且易搬运的共享空气净化器,其特征在于:所述伸缩拉杆(3)包括容纳管(31)和T形拉出杆(32);容纳管(31)下端固定于底座(2)上端,T形拉出杆(32)的下部容纳于容纳管(31)内;容纳管(31)侧壁上设置有竖直的侧壁通孔(33);T形拉出杆(32)下部侧壁上固定设置有弧形的外凸的弹簧片(34);弹簧片(34)容纳于侧壁通孔(33)内且弹簧片(34)在侧壁通孔(33)上下滑动;侧壁通孔(33)上端的容纳管(31)侧壁上设置有用于卡合弹簧片(34)的卡合通孔(35);容纳管(31)上端面内周固定设置有防止T形拉出杆(32)被拉出的环形凸沿(36)。

6.根据权利要求5所述的放置稳固且易搬运的共享空气净化器,其特征在于:所述弹簧片(34)数量为两个且对称设置于T形拉出杆(32)两侧;侧壁通孔(33)的数量及位置的设置与相配合的弹簧片(34)对应;卡合通孔(35)的数量及位置的设置与相配合的弹簧片(34)对应。

7.根据权利要求1所述的放置稳固且易搬运的共享空气净化器,其特征在于:所述底座(2)上端面设有容纳净化器本体(1)下端的凹槽(21);凹槽(21)侧壁设置有若干第一螺纹安装孔,净化器本体(1)下端侧壁上固定设置有若干第二螺纹安装孔;螺栓(22)穿过相对应位置的第一螺纹安装孔和第二螺纹安装孔将净化器本体(1)锁定于凹槽(21)内。

8.一种放置稳固且易搬运的共享空气净化器的搬运方法,其特征在于:包括上述权利要求3或4所述的放置稳固且易搬运的空气净化器,步骤如下:

S1、解除吸附:初始状态下,抽气泵(72)工作,底座(2)放置于地面上时,真空吸脚(7)内抽真空,真空吸脚(7)紧贴地面;操作净化器本体(1)上的控制装置,排气电磁阀(73)打开,真空吸脚(7)内跑入气体,上拉净化器本体(1),真空吸脚(7)脱离地面;

S2、自动变换出万向轮:操作净化器本体(1)上的控制装置,启动气缸(41)工作,气缸(41)的活塞杆伸长,推动弧形连杆(42)向外侧移动,滑条(44)于滑轨(43)和滑道(46)内滑动,推动翻板(5)翻出至底座(2)底板上,则翻板(5)外端面的万向轮(6)此时位于底座(2)底板下方。

9.根据权利要求8所述的放置稳固且易搬运的共享空气净化器的搬运方法,其特征在于:还包括步骤:

S3、拉长伸缩拉杆;操作人员手持T形拉出杆(32)上端拉出,弹簧片(34)于侧壁通孔(33)内向上滑动,弹簧片(34)卡合于卡合通孔(35)内;操作人员手持T形拉出杆(32)上端移动净化器本体(1)和底座(2)整体。
