专利号: 2018109985948
申请人: 浙江信基科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

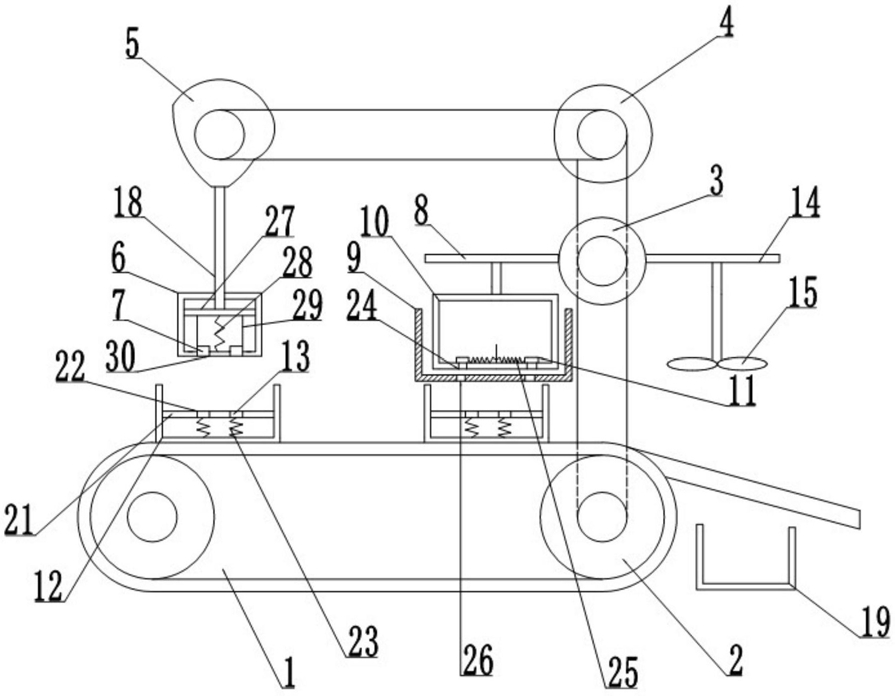

1.一种汽车空调用塑料扣清洁装置,其特征在于:包括机架,所述机架下端设有传送带,所述传送带上放置有若干盛料箱,所述盛料箱内固定连接有横板,所述横板与盛料箱底部形成腔室,所述横板上开设有进水口,所述进水口内设有与其大小相同的第一磁性滑块,所述第一磁性滑块的下端固定连接有第一弹簧,所述第一弹簧与盛料箱固定连接;所述传送带包括主动轮和从动轮,所述主动轮同轴连接有步进电机,所述主动轮上连接有竖直方向的第一皮带,所述第一皮带连接有第一锥齿轮,所述第一锥齿轮转动连接在机架上,所述第一锥齿轮连接有竖直的第二皮带,所述第二皮带连接有圆轮,所述圆轮转动连接在机架上,所述圆轮连接有水平的第三皮带,所述第三皮带连接有凸轮,所述凸轮转动连接在机架上;所述第一锥齿轮啮合有第二锥齿轮,所述第二锥齿轮同轴连接有第一水箱,所述第一水箱底端开设有第一出水口和滑槽,所述滑槽内滑动连接有用于堵塞第一出水口的配重块,所述配重块与第一水箱之间固定连接有第二弹簧;所述机架上固定连接有箱体和第二水箱,所述第一水箱转动连接在箱体内,所述箱体底端开设有第二出水口;所述第二水箱位于凸轮的正下方,所述第二水箱内滑动连接有滑板,所述滑板上端固定连接有第一竖杆,所述第一竖杆与凸轮相抵设置,所述滑板下端固定连接有第三弹簧和第二竖杆,所述第三弹簧与第二水箱固定连接,所述第二水箱底端开设有第三出水口,所述第二竖杆底端固定连接有第二磁性滑块,所述第二磁性滑块与第一磁性滑块相对面的磁性相斥。

2.根据权利要求1所述的一种汽车空调用塑料扣清洁装置,其特征在于:所述传送带末端连接有斜板,所述斜板上开设有通孔。

3.根据权利要求2所述的一种汽车空调用塑料扣清洁装置,其特征在于:所述第一锥齿轮同时啮合有第三锥齿轮,所述第三锥齿轮转动连接在机架上,所述第三锥齿轮同轴连接有扇叶。

4.根据权利要求3所述的一种汽车空调用塑料扣清洁装置,其特征在于:所述盛料箱内侧壁位于横板以上的部分为空腔,所述空腔靠近斜板的侧壁开设有第四出水口,所述第四出水口处滑动连接有挡块,所述挡块上铰接有漂浮球,所述空腔侧壁固定连接有棘爪。

5.根据权利要求4所述的一种汽车空调用塑料扣清洁装置,其特征在于:所述斜板的正下方设有水槽。

6.根据权利要求5所述的一种汽车空调用塑料扣清洁装置,其特征在于:所述盛料箱底端开设有第五出水口。
