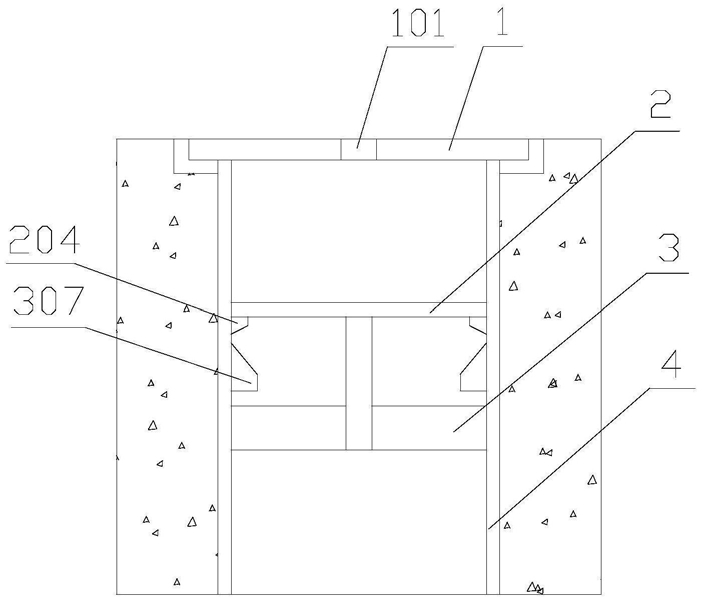

1.用于窨井安全防坠复合机构,其特征在于,包括井盖(1)和防坠网板(2),所述井盖(1)设于井筒的端口处,防坠网板(2)设于井筒内靠近端口处,其特征在于,防坠网板(2)包括定位筒(201)、若干辐射筋(202)和若干加强筋(203),若干辐射筋(202)沿定位筒(201)外壁周向呈辐射状均匀分布固定,若干加强筋(203)均呈圆环状结构、且与定位筒(201)同轴心线分布对辐射筋(202)进行加强固定,若干加强筋(203)沿定位筒(201)径向等间距分布;
所述井盖(1)上开设有用于水流通的通孔(101);
所述还包括缓冲机构(3),所述缓冲机构(3)包括外套筒(301)、内套筒(302)和中心管(306),外套筒(301)轴向两端口均通过密封板封闭,内套筒(302)依次贯穿外套筒(301)轴向两端口的密封板、与密封板接触部位一体化连接,且内套筒(302)与外套筒(301)同轴心线套设连接;外套筒(301)的轴向底端密封板上设有若干第一通孔(303)与外套筒(301)内部连通,外套筒(301)的轴向顶端密封板表面凸设有若干弯叶式条形壳体(304),若干弯叶式条形壳体(304)以内套筒(302)为轴心呈涡轮状排布,若干壳体(304)的同侧壁上均设有多个液体分布孔(305);
所述中心管(306)轴向一端外壁与内套筒(302)内壁通过轴承转动连接,中心管(306)轴向另一端穿过定位筒(201)、且与定位筒(201)轴向活动连接;井筒内壁上、且位于外套筒(301)的上方沿周向可拆卸设有第一限位环(307),第一限位环(307)内径小于外套筒(301)的外径;中心管(306)位于防坠网板(2)和外套筒(301)之间管段的侧壁上开设有若干第二通孔(308)。
2.根据权利要求1所述的用于窨井安全防坠复合机构,其特征在于,所述定位筒(201)包括平行设置的底环板(2011)和顶环板(2012),所述底环板(2011)和顶环板(2012)之间设有用于中心管(306)间隙配合穿过的套管(2013);所述定位筒(201)还包括若干定位柱(2014),若干定位柱(2014)以套管(2013)为中心等间距分布呈圆环状,每个定位柱(2014)的轴向一端固定在底环板(2011)上、轴向另一端固定在顶环板(2012)上;所述辐射筋(202)轴向一端设有固定环(206),所述固定环(206)间隙配合套设在定位柱(2014)上,辐射筋(202)轴向另一端通过加强筋(203)固定。
3.根据权利要求2所述的用于窨井安全防坠复合机构,其特征在于,所述套管(2013)和定位柱(2014)的轴向底端均一体化固定在底环板(2011)上表面上;所述顶环板(2012)朝向底环板(2011)的板面上开设有若干容纳定位柱(2014)的卡槽(2015);套管(2013)的轴向顶端与顶环板(2012)通过长螺栓(2016)固定连接,定位柱(2014)的轴向顶端过渡配合嵌入卡槽(2015)内固定。
4.根据权利要求2所述的用于窨井安全防坠复合机构,其特征在于,所述加强筋(203)包括均呈圆环结构的上压板(2031)和下压板(2032),上压板(2031)和下压板(2032)相向的板面上均开设有若干相互适配的半圆柱形槽(2033),半圆柱形槽(2033)沿对应的上压板(2031)或下压板(2032)的周向等间距分布;所述辐射筋(202)卡设在上压板(2031)和下压板(2032)的半圆柱形槽(2033)之间,上压板(2031)和下压板(2032)通过沉头螺栓压紧固定。
5.根据权利要求1所述的用于窨井安全防坠复合机构,其特征在于,所述外套筒(301)的轴向两端密封板均为向外凸出的弯曲板,外套筒(301)轴向截面呈纺锤体结构。
6.根据权利要求1所述的用于窨井安全防坠复合机构,其特征在于,所述第一限位环(307)朝向外套筒(301)的板面上环设有橡胶条,第一限位环(307)与外套筒(301)下表面之间通过橡胶条接触。
7.根据权利要求1所述的用于窨井安全防坠复合机构,其特征在于,中心管(306)设有轴承的轴向端贯穿内套筒(302),中心管(306)穿过内套筒(302)的端部设有第一挡板(309),所述第一挡板(309)朝向外套筒(301)的板面上环设有橡胶条,第一挡板(309)与外套筒(301)之间通过橡胶条接触。
8.根据权利要求1所述的用于窨井安全防坠复合机构,其特征在于,所述中心管(306)贯穿定位筒(201)的轴向端设有第二挡板(310),第二挡板(310)的外径大于定位筒(201)的内径;中心管(306)贯穿定位筒(201)后的管段上还套设有缓冲弹簧(311),所述缓冲弹簧(311)的轴向一端固定在第二挡板(310)上、轴向另一端固定在定位筒(201)顶端端口处。
9.根据权利要求1所述的用于窨井安全防坠复合机构,其特征在于,所述中心管(306)与定位筒(201)间隙配合;定位筒(201)的内壁凹设有若干定位槽(205),若干定位槽(205)沿定位筒(201)内壁周向等间距分布,每个定位槽(205)的延伸方向与定位筒(201)的轴心线方向平行、延长长度与定位筒(201)周向长度相等;中心管(306)与定位筒(201)间隙配合的管段上凸设有与定位槽(205)适配的定位条。
10.根据权利要求1所述的用于窨井安全防坠复合机构,其特征在于,位于缓冲机构(3)和井盖(1)之间的井筒内壁上沿周向可拆卸设有第二限位环(204),防坠网板(2)的最外圈加强筋(203)通过若干沉头螺栓固定在第二限位环(204)上。
