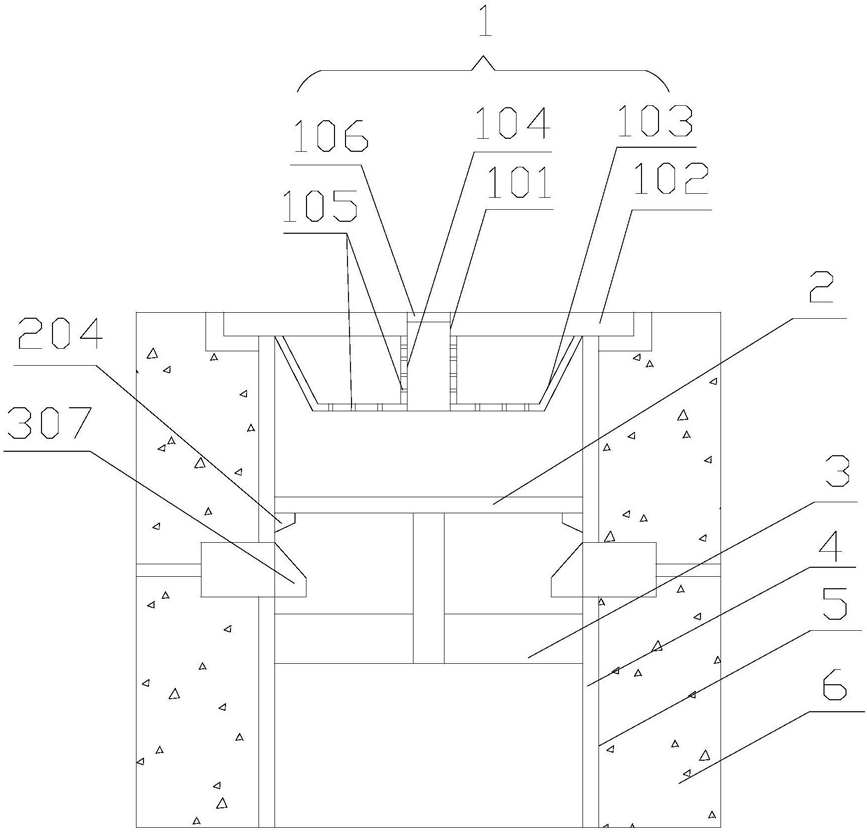

1.防坠落安全井盖组件，包括井盖(1)和防坠网板(2)，所述井盖(1)设于井筒的端口处，防坠网板(2)设于井筒内靠近端口处，其特征在于，所述防坠网板(2)几何中心部位设有定位筒(201)，所述井盖(1)上开设有用于水流通的通孔(101)；

还包括缓冲机构(3)，所述缓冲机构(3)包括外套筒(301)、内套筒(302)和中心管(306)，外套筒(301)轴向两端口均通过密封板封闭，内套筒(302)依次贯穿外套筒(301)轴向两端口的密封板、与密封板接触部位一体化连接，且内套筒(302)与外套筒(301)同轴心线套设连接；外套筒(301)的轴向底端密封板上设有若干第一通孔(303)与外套筒(301)内部连通，外套筒(301)的轴向顶端密封板表面凸设有若干弯叶式条形壳体(304)，若干弯叶式条形壳体(304)以内套筒(302)为轴心呈涡轮状排布，若干壳体(304)的同侧壁上均设有多个液体分布孔(305)；

所述中心管(306)轴向一端外壁与内套筒(302)内壁通过轴承转动连接，中心管(306)轴向另一端穿过定位筒(201)、且与定位筒(201)轴向活动连接；井筒内壁上、且位于外套筒(301)的上方沿周向可拆卸设有第一限位环(307)，第一限位环(307)内径小于外套筒(301)的外径；中心管(306)位于防坠网板(2)和外套筒(301)之间管段的侧壁上开设有若干第二通孔(308)。

2.根据权利要求1所述的防坠落安全井盖组件，其特征在于，所述外套筒(301)的轴向两端密封板均为向外凸出的弯曲板，外套筒(301)轴向截面呈纺锤体结构。

3.根据权利要求1所述的防坠落安全井盖组件，其特征在于，所述第一限位环(307)朝向外套筒(301)的板面上环设有橡胶条，第一限位环(307)与外套筒(301)上表面之间通过橡胶条接触。

4.根据权利要求1所述的防坠落安全井盖组件，其特征在于，中心管(306)设有轴承的轴向端贯穿内套筒(302)，中心管(306)穿过内套筒(302)的端部设有第一挡板(309)，所述第一挡板(309)朝向外套筒(301)的板面上环设有橡胶条，第一挡板(309)与外套筒(301)之间通过橡胶条接触。

5.根据权利要求1所述的防坠落安全井盖组件，其特征在于，所述中心管(306)贯穿定位筒(201)的轴向端设有第二挡板(310)，第二挡板(310)的外径大于定位筒(201)的内径；

中心管(306)贯穿定位筒(201)后的管段上还套设有缓冲弹簧(311)，所述缓冲弹簧(311)的轴向一端固定在第二挡板(310)上、轴向另一端固定在定位筒(201)顶端端口处。

6.根据权利要求1所述的防坠落安全井盖组件，其特征在于，所述中心管(306)与定位筒(201)间隙配合；定位筒(201)的内壁凹设有若干定位槽(205)，若干定位槽(205)沿定位筒(201)内壁周向等间距分布，每个定位槽(205)的延伸方向与定位筒(201)的轴心线方向平行、延长长度与定位筒(201)周向长度相等；中心管(306)与定位筒(201)间隙配合的管段上凸设有与定位槽(205)适配的定位条。

7.根据权利要求1所述的防坠落安全井盖组件，其特征在于，位于缓冲机构(3)和井盖(1)之间的井筒内壁上沿周向可拆卸设有第二限位环(204)，防坠网板(2)的最外圈加强筋(203)通过若干沉头螺栓固定在第二限位环(204)上。

8.根据权利要求1所述的防坠落安全井盖组件，其特征在于，所述井盖(1)包括盖板(102)、缓冲腔(103)和连通管(104)；所述盖板(102)下板面上设有轴向截面呈倒梯形的缓冲腔(103)，盖板(102)固定在井筒端口处，缓冲腔(103)伸入井筒内；连通管(104)的轴向一端与盖板(102)上的通孔(101)连通，连通管(104)的轴向另一端伸入缓冲腔(103)、且由缓冲腔(103)底部穿出与井筒内部连通；连通管(104)位于缓冲腔(103)内的管段侧壁上、以及缓冲腔(103)底部均开设有若干穿孔(105)。

9.根据权利要求8所述的防坠落安全井盖组件，其特征在于，所述缓冲腔(103)和盖板(102)通过法兰可拆卸密封连接；所述通孔(101)处设有网状挡板(106)。

10.根据权利要求1所述的防坠落安全井盖组件，其特征在于，所述井盖组件还包括井座(4)，所述井座(4)包括固定筒(401)和安装环套(402)，安装环套(402)一体化套设在定位筒(401)外壁中部，安装环套(402)外壁沿周向辐射状设置多个锚定钢筋(403)；所述固定筒(401)和安装环套(402)套设在井筒内，锚定钢筋(403)沿井筒径向外延锚定设置。
