专利号: 2018110020226
申请人: 金华厚米健康科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

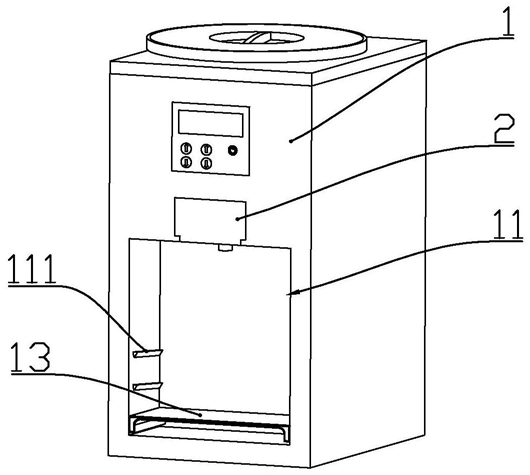

1.一种婴儿奶粉冲奶机,包括有壳体;其特征在于:所述壳体包括主体腔,位于主体腔前端的奶瓶放置腔,以及位于所述主体腔上端的奶粉盒组件安装腔;

所述奶粉盒组件安装腔内安装有用于排出奶粉的奶粉盒组件;所述主体腔内后部安装有水箱;

所述壳体前端位于所述奶瓶放置腔上端成型有混合器安装腔;所述混合器安装腔内安装有用于将水与奶粉混合的混合器;

所述奶粉盒组件包括连接在所述奶粉盒组件安装腔内的外盒体,安装在所述外盒体内的内盒体,以及转动连接在所述内盒体内的料盒;所述内盒体上端密封连接有出料盖;

所述料盒上成型有三个等角度分布的圆槽形的用于放置奶粉的储料腔;所述储料腔内底部成型有与所述混合器连通的料盒出料口;所述储料腔内底部转动连接有转动阀片;所述转动阀片上沿周向等距成型有多个能够与料盒出料口连通的落料槽;

所述储料腔内位于所述转动阀片上端连接有用于遮挡料盒出料口的挡片;

所述储料腔内位于所述转动阀片上方安装有搅粉转盘;所述搅粉转盘与所述转动阀片固定连接;

所述储料腔侧壁位于所述料盒出料口上方成型有挡片通气槽;所述挡片远离所述储料腔中心方向的侧壁成型有与所述挡片通气槽密封卡接的通气板;所述通气板远离储料腔中心一侧的侧壁与挡片通气槽之间形成吹料通道;所述落料槽转动至料盒出料口位置时落料槽与所述吹料通道连通;所述通气板靠近储料腔中心一侧的侧壁与储料腔内壁处于同一圆周上;

所述奶粉盒组件安装腔内安装有与所述料盒连通的气泵;

所述主体腔内顶部固定安装有用于驱动所述料盒、转动阀片转动的电机;所述电机正转时,驱动料盒转动;所述电机反转时,驱动转动阀片转动;

所述主体腔内安装有控制器;所述电机、气泵分别与所述控制器电连接;

所述奶粉盒组件安装腔内底部转动连接有驱动转盘;所述驱动转盘位于与所述混合器连通的储料腔的正下方;所述驱动转盘与转动阀片之间通过磁力传动连接;

所述驱动转盘外壁下部成型有转盘齿轮;所述奶粉盒组件安装腔内底部转动连接有与所述转盘齿轮啮合传动的转盘驱动齿轮;所述转盘驱动齿轮下端同轴连接有非圆形的传动杆,所述传动杆位于靠近所述主体腔内顶部位置滑动连接有转盘棘轮;

所述电机的输出轴固定连接有与所述转盘棘轮单向传动连接的转盘单向驱动轮;

所述料盒下端中心成型有料盒齿轮;所述奶粉盒组件安装腔内底部转动连接有与所述料盒齿轮啮合传动的料盒驱动齿轮;所述料盒驱动齿轮下端同轴连接有非圆形的传动杆,所述传动杆位于靠近所述主体腔内顶部位置滑动连接有料盒棘轮;

所述电机输出轴上异于所述转盘单向驱动轮的位置固定连接有与所述料盒棘轮单向传动连接的料盒单向驱动轮;料盒单向驱动轮的单向齿方向与转盘单向驱动轮的单向齿的方向相反;

所述电机正转时,料盒单向驱动轮驱动料盒棘轮转动,进而使料盒转动;所述电机反转时,转盘单向驱动轮驱动转盘棘轮转动,进而使转动阀片转动。

2.如权利要求1所述的一种婴儿奶粉冲奶机,其特征在于:所述料盒下端等角度固定连接有三个料盒定位磁铁;所述主体腔内顶部固定连接有检测所述料盒定位磁铁位置的霍尔传感器;所述霍尔传感器与所述控制器电连接。

3.如权利要求1所述的一种婴儿奶粉冲奶机,其特征在于:所述气泵的出气端与所述水箱上部连通;所述主体腔内安装有加热水箱,加热水箱的分别通过管道与水箱、混合器连通;

所述加热水箱底部安装有加热器;所述主体腔内安装有与所述加热水箱连通的冷水箱;所述冷水箱外壁安装有用于为冷水箱内的水降温的制冷片。

4.如权利要求1所述一种婴儿奶粉冲奶机,其特征在于:所述混合器上成型有漏斗形的混合槽;所述混合器下端成型有与所述混合槽连通的出奶管;所述出奶管与所述混合槽同轴设置;

所述混合器后部成型有沿所述混合槽上部内壁切线方向设置的热水通道;所述混合器后部对应所述混合槽下部成型有与所述混合槽连通的冷水通道。

5.如权利要求1所述的一种婴儿奶粉冲奶机,其特征在于:所述混合器安装腔左右两侧下端成型有混合器滑动凸条;所述混合器滑动安装在所述混合器滑动凸条上端;所述混合器左右两侧下端成型有与所述混合器滑动凸条滑动连接的混合器滑槽;

所述混合器安装腔后端固定连接有混合器定位磁铁;所述混合器后端固定连接有能够与所述混合器定位磁铁相互吸紧的混合器吸附磁铁。

6.如权利要求1所述的一种婴儿奶粉冲奶机,其特征在于:所述奶瓶放置腔内滑动安装有用于放置奶瓶的奶瓶座;所述奶瓶放置腔左右两侧内壁分别成型有多组奶瓶座定位凸条;所述奶瓶座定位凸条沿奶瓶放置腔自外向内倾斜向下设置;所述奶瓶座侧壁成型有与所述奶瓶座定位凸条滑动连接的奶瓶座安装槽。

7.如权利要求3所述的一种婴儿奶粉冲奶机,其特征在于:所述制冷片的冷面与所述冷水箱相抵,所述制冷片的发热面固定连接有散热座;所述主体腔内安装有管状的散热部;所述散热部侧壁成型有罩住所述散热座的散热座插口;所述散热部内位于散热座一侧安装有为所述散热座降温的风扇;所述壳体侧壁对应散热部的出风口位置成型有散热口;所述风扇与控制器电连接。

8.如权利要求3所述的一种婴儿奶粉冲奶机,其特征在于:所述主体腔内固定连接有后端开口的水箱安装部;所述水箱转动安装在所述水箱安装部内;

所述水箱上端滑动密封连接有水箱盖;所述水箱盖上成型有与所述水箱连接管密封插接的水箱加压孔;

所述水箱盖上端固定连接有水箱盖吸附磁铁;所述水箱安装部内顶部固定连接有能够与所述水箱盖吸附磁铁相互吸紧的水箱盖定位磁铁。

9.如权利要求1所述的一种婴儿奶粉冲奶机,其特征在于:所述加热水箱与混合器之间的管道上连接有电磁阀a;所述冷水箱与混合器之间的管道上连接有电磁阀b;

所述壳体外壁固定连接有控制面板;所述控制面板上设置有显示器、开关按钮、切换按钮、冲奶按钮、升温按钮、降温按钮、加量按钮、减量按钮、加粉按钮、减粉按钮;所述控制面板、电磁阀a、电磁阀b分别与控制器电连接。
