1.一种氮掺杂石墨烯的制备方法，其特征在于，包括以下步骤：

(1)将计量后的石灰氮、碳源和去离子水分别加入烧杯中，边搅拌边水浴加热得到反应物料，控制水浴温度为60～80℃，并向烧杯中通入二氧化碳气体至反应物料的pH为9～12，反应3～5h后将反应物料均匀摊开到搪瓷盘中，然后将搪瓷盘放置于45～55℃的鼓风干燥箱内干燥3.5～4.5h，最后将搪瓷盘内干燥后的物料转移至研钵中研磨均匀，得到固体粉末；所述石灰氮、碳源、去离子水之间的质量比为(1～4)：1：(2～20)；

(2)将步骤(1)得到的固体粉末转移到瓷舟内并一同置于管式炉中进行热解，管式炉内通氮气保护，管式炉先以1～3℃/min的速率升温至炉腔内温度为540～580℃，保温2～3h，然后以3～8℃/min的速率升温至炉腔内温度为750～950℃，保温1～2h，随后当炉腔内温度自然冷却到室温后取出产物，将产物浸泡在稀盐酸中，经过洗涤和过滤后再用蒸馏水洗涤至中性，最后将产物放置于75～85℃条件下干燥3.5～4.5h后得到氮掺杂石墨烯。

2.根据权利要求1所述的一种氮掺杂石墨烯的制备方法，其特征在于，步骤(1)中水浴温度为70℃，控制反应物料的pH为10，反应4h。

3.根据权利要求1或2所述的一种氮掺杂石墨烯的制备方法，其特征在于，步骤(2)中管式炉先以2℃/min的速率升温至炉腔内温度为550℃，保温2.5h。

4.根据权利要求1或2所述的一种氮掺杂石墨烯的制备方法，其特征在于，步骤(2)中管式炉再以5℃/min的速率升温至炉腔内温度为850℃，保温1.5h。

5.根据权利要求1或2所述的一种氮掺杂石墨烯的制备方法，其特征在于，步骤(1)中所述石灰氮、碳源、去离子水之间的质量比为2.5：1：10。

6.根据权利要求1或2所述的一种氮掺杂石墨烯的制备方法，其特征在于，所述碳源为柠檬酸、酒石酸、苹果酸、葡萄糖、蔗糖、果糖中的一种或几种。

7.根据权利要求1或2所述的一种氮掺杂石墨烯的制备方法，其特征在于，步骤(1)中将搪瓷盘放置于50℃的鼓风干燥箱内干燥4h；步骤(2)中最后将产物放置于80℃条件下干燥

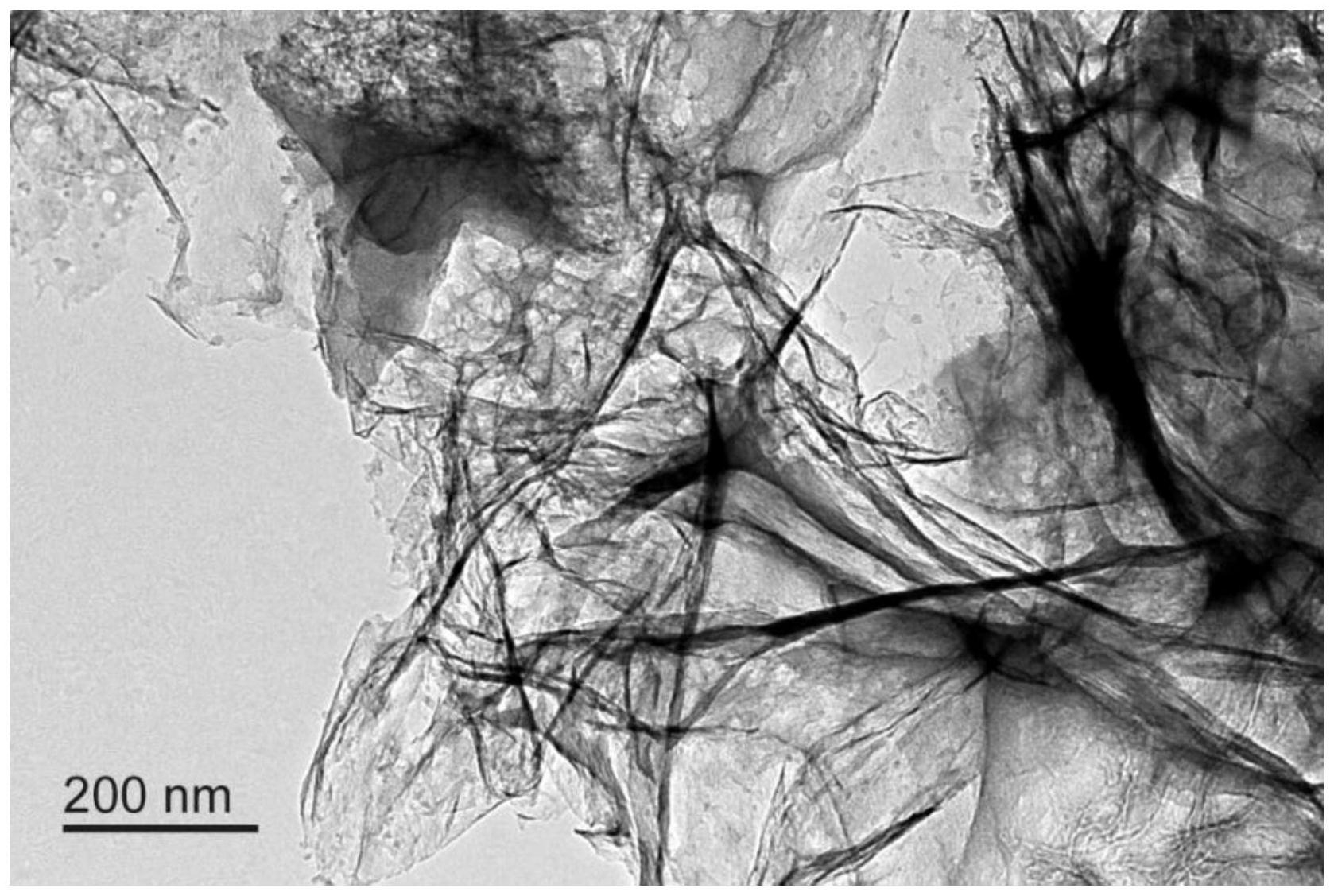

4h后得到氮掺杂石墨烯。
