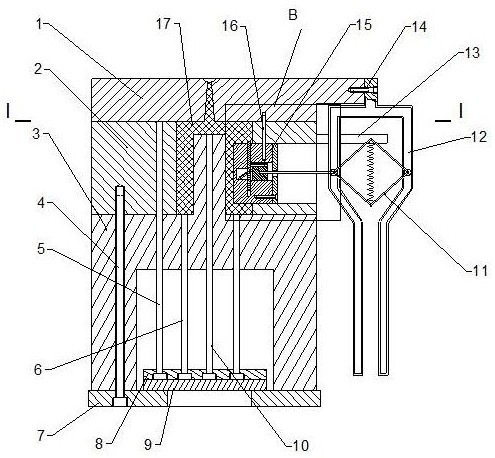

1. 一种二次抽芯的注塑模具，包括定模座板（1）、型腔板（2）、凸模板（3）、长螺钉 （4）、复位杆（5）、短推杆（6）、动模座板（7）、推杆固定板（8）、推板（9）、长推杆（10）、菱形四杆 架（11）、轨道架（12）、支撑架（13）、连接螺钉（14）、侧滑块组（15）和定位销（16），所述型腔板（2）、动模板（3）和动模座板（7）用长螺钉（4）连接形成动模部分，所述短推杆 （6）有一组共3个绕长推杆（10）中心线等角度分布，所述复位杆（5）、长推杆（10）和一组短推 杆（6）底部利用凸肩定位固定在推杆固定板（8）和推板（9）之间，所述推杆固定板（8）和推板 （9）用螺钉固定连接在一起，所述轨道架（12）用连接螺钉（14）固定在定模座板（1）的侧面， 所述支撑架（13）焊接在型腔板（2）的侧面，所述侧滑块组（15）安装在型腔板（2）的侧孔中并 沿侧孔左右移动，所述菱形四杆架（11）的上铰链（11‑2）安装在支撑架（13）上，所述菱形四 杆架（11）的左滚子（11‑11）和右滚子（11‑5）分别卡在轨道架（12）的左右两轨道上并在轨道 上自由移动，所述侧滑块组（15）安装在型腔板（2）的侧孔中通过T形轨道副连接并沿侧孔来 回移动，所述定位销（16）一头固定在定模座板（1）上另一头穿过型腔板（2）插入到侧滑块组 （15）的侧型芯的孔中；

所述菱形四杆架 （11）由连杆一（11‑1）、连杆二（11‑3）、连杆三（11‑6）、连杆四（11‑8）、上铰链（11‑2）、右铰链 （11‑4）、下铰链（11‑7）、左铰链（11‑10）、弹簧（11‑9）、左滚子（11‑

11）、右滚子（11‑5）组成， 所述连杆一（11‑1）和连杆二（11‑3）上部用上铰链（11‑2）连接在一起，所述连杆二（11‑3）和 连杆三（11‑6）右侧用右铰链（11‑4）连接；所述连杆三（11‑6）和连杆四（11‑8）下部用下铰链 （11‑7）连接；所述连杆四（11‑8）和连杆一（11‑1）左侧用左铰链（11‑10）连接；所述左滚子 （11‑11）安装在左铰链（11‑10）上，所述右滚子（11‑5）安装在右铰链（11‑4）上；所述弹簧 （11‑9）安装在上铰链（11‑2）和下铰链（11‑7）之间；所述左滚子（11‑11）在轨道架（12）的左 轨道上滑动；所述右滚子（11‑4）在轨道架（12）的右轨道上滑动；

所述侧滑块组 （15）由主侧型芯块（15‑1）、侧型芯（15‑2）、压紧螺钉（15‑3）、滑块（15‑

4）、固定螺钉（15‑5）、 驱动杆（15‑6）和盖板（15‑7）组成，所述滑块（15‑4）由斜杆部分（15‑

4‑1）和滑块主体（15‑4‑ 2）两部分组成，所述滑块主体（15‑4‑2）上有一螺纹孔（15‑4‑3）和铰链销孔（15‑4‑4），所述 侧型芯（15‑2）插入到主侧型芯块（15‑1）的孔中，所述侧型芯（15‑

2）上有斜孔，所述滑块 （15‑4）的斜杆部分（15‑4‑1）插入到侧型芯（15‑2）的斜孔上，所述侧型芯（15‑2）在滑块的斜 杆上自由滑动，所述压紧螺钉（15‑3）旋入滑块（15‑4）上的螺纹孔（15‑4‑3），所述驱动杆 （15‑6）的一端与滑块（15‑4）铰链连接，另一端穿过盖板（15‑7）上的孔，与菱形四杆架（11） 的滚子铰链连接，所述盖板（15‑7）用固定螺钉（15‑5）固定在主侧型芯块（15‑1）上，所述主 侧型芯块（15‑1）与型腔板（2）的侧孔底面T形轨道连接。
