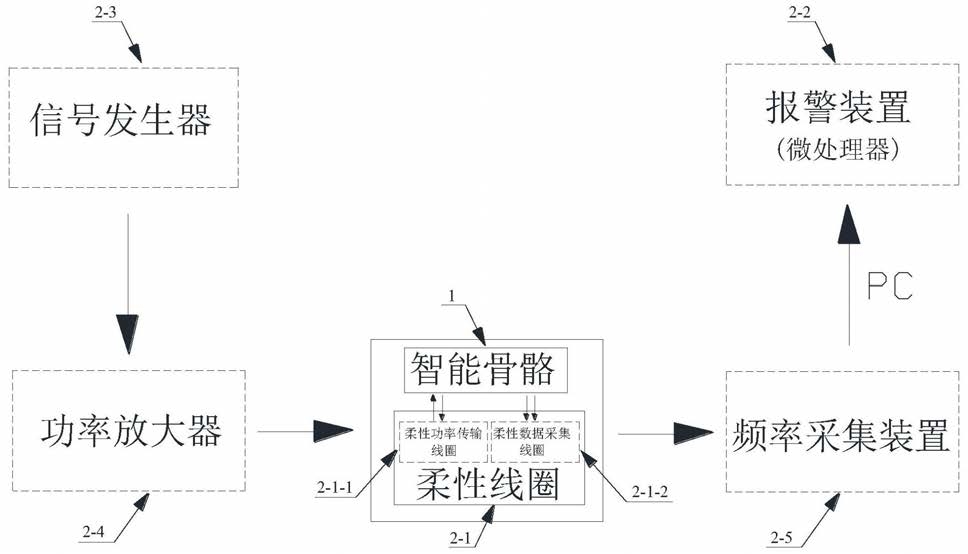

1.一种可穿戴的骨应力实时监测系统,其特征在于,包括智能骨骼、柔性线圈、报警装置、信号发生器、功率放大器和频率采集装置;
其中,柔性线圈包括柔性功率传输线圈和柔性数据采集线圈;
所述智能骨骼包括骨骼模型和设置于骨骼模型理论中性面位置的磁致伸缩材料;
所述柔性功率传输线圈和柔性数据采集线圈围绕所述智能骨骼设置,并且柔性功率传输线圈位于柔性数据采集线圈的外部;
所述信号发生器信号连接于所述功率放大器,所述功率放大器连接于所述柔性功率传输线圈;所述柔性数据采集线圈信号连接于频率采集装置。
2.根据权利要求1所述的可穿戴的骨应力实时监测系统,其特征在于,所述频率采集装置连接于计算机;所述计算机还信号连接于报警装置,所述计算机判断柔性数据采集线圈反馈的功率信号,并根据判断相对功率变化量的绝对值进行报警,当反馈的相对变化量值超过设定极限时,所述计算机控制报警装置发出警报。
3.根据权利要求2所述的可穿戴的骨应力实时监测系统,其特征在于,所述柔性线圈包括载带和设置于载带内的芯线,所述芯线之间平行设置,并沿所述载带的长度方向设置;当载带的两端相固定时,每一个芯线的两端分别连接于位于其上方的芯线的一端以及位于其下方的芯线的一端,使得芯线错位连接,由此多个芯线连成一个线圈。
4.根据权利要求3所述的可穿戴的骨应力实时监测系统,其特征在于,所述柔性功率传输线圈的芯线为纯铜芯线,所述柔性数据采集线圈的芯线为镀锡铜芯线,柔性功率传输线圈的单根铜线直径是柔性数据采集线圈单根铜线直径的1.5倍以上,柔性数据采集线圈的匝数是柔性功率传输线圈匝数的三分之二。
5.根据权利要求4所述的可穿戴的骨应力实时监测系统,其特征在于,所述载带的两端均设置有可拆卸的粘性材料。
6.根据权利要求2所述的可穿戴的骨应力实时监测系统,其特征在于,所述信号发生器包括电阻R1、电阻R2、电阻R3、电阻R4、电容C1、电容C2和型号为THS4271D的芯片;
所述型号为THS4271D的芯片的负极端通过电阻R1接地,并且还通过电阻R2连接于所述型号为THS4271D的芯片的输出端;所述型号为THS4271D的芯片的正极端通过并联的电容C1和电阻R4接地;而且还通过串联的电容C2和电阻R3连接至所述型号为THS4271D的芯片的输出端。
7.根据权利要求6所述的可穿戴的骨应力实时监测系统,其特征在于,所述功率放大器包括:电容C3、电阻RB、电阻RC、电阻RL和三极管VT;所述型号为THS4271D的芯片的输出端通过电容C3连接于三极管VT的基极,而且所述三极管VT的基极还通过电阻RB连接于电源EC,所述三极管VT的集电极通过电阻RC连接于电源EC,并且所述三极管VT的集电极还通过电容C4连接于柔性功率传输线圈的一个端子;所述三极管VT的发射极接地,并且所述三极管VT的发射极连接于柔性功率传输线圈的另一个端子,并且所述柔性功率传输线圈的两个端子之间连接有电阻RL。
8.根据权利要求7所述的可穿戴的骨应力实时监测系统,其特征在于,所述频率采集装置包括型号为LT6230的芯片、型号为EL5172IS的芯片和接线端子;
所述柔性数据采集线圈的一个端子接地,另一个端子通过串联的电容C11和电阻R11连接于型号为LT6230的芯片的负极端;所述型号为LT6230的芯片的负极端还通过电阻R12连接于型号为LT6230的芯片的输出端;所述型号为LT6230的芯片的正极端通过串联的电阻R13和R17连接于型号为EL5172IS的芯片的正极端;所述型号为LT6230的芯片的输出端通过电容C12连接于可调电阻R14的一个固定端子,所述可调电阻R14的另一个端子接地,并且所述可调电阻R14的滑动端子通过串联的电阻R15和电容C14连接于所述型号为EL5172IS的芯片的负极端;所述型号为EL5172IS的芯片的负极端还通过电阻R18连接于型号为EL5172IS的芯片的输出端;所述电阻R15和电容C14连接的一端通过电阻R16接地,并且还通过电容C13连接于型号为EL5172IS的芯片的输出端;所述型号为EL5172IS的芯片的输出端通过电容C15连接于二极管D1的正极端,二极管D1的负极端连接于接线端子的第8管脚;所述二极管D1的正极端还通过电阻R19接地,所述二极管D1的负极端还通过并联的电容C16和电阻R20接地;所述接线端子的第9管脚通过电阻R22分别连接于二极管D2、二极管D3、二极管D4和二极管D5的正极,所述二极管D2、二极管D3、二极管D4和二极管D5的负极分别连接于所述接线端子的第1管脚、第2管脚、第3管脚、第4管脚和第6管脚;所述接线端子的第5管脚通过并联的电阻R21和电容C17连接于接线端子的第7管脚。
9.根据权利要求8所述的可穿戴的骨应力实时监测系统,其特征在于,所述报警装置包括三极管Q1和蜂鸣器,所述计算机的I/O接口通过电阻R32连接于三极管Q1的基极,所述三极管的发射极连接于VCC直流电源;所述三极管Q1的集电极连接于蜂鸣器的一个端子,所述蜂鸣器的另一个端子通过电阻R31接地;并且所述计算机的I/O接口还通过电阻R33连接于VCC电源。
